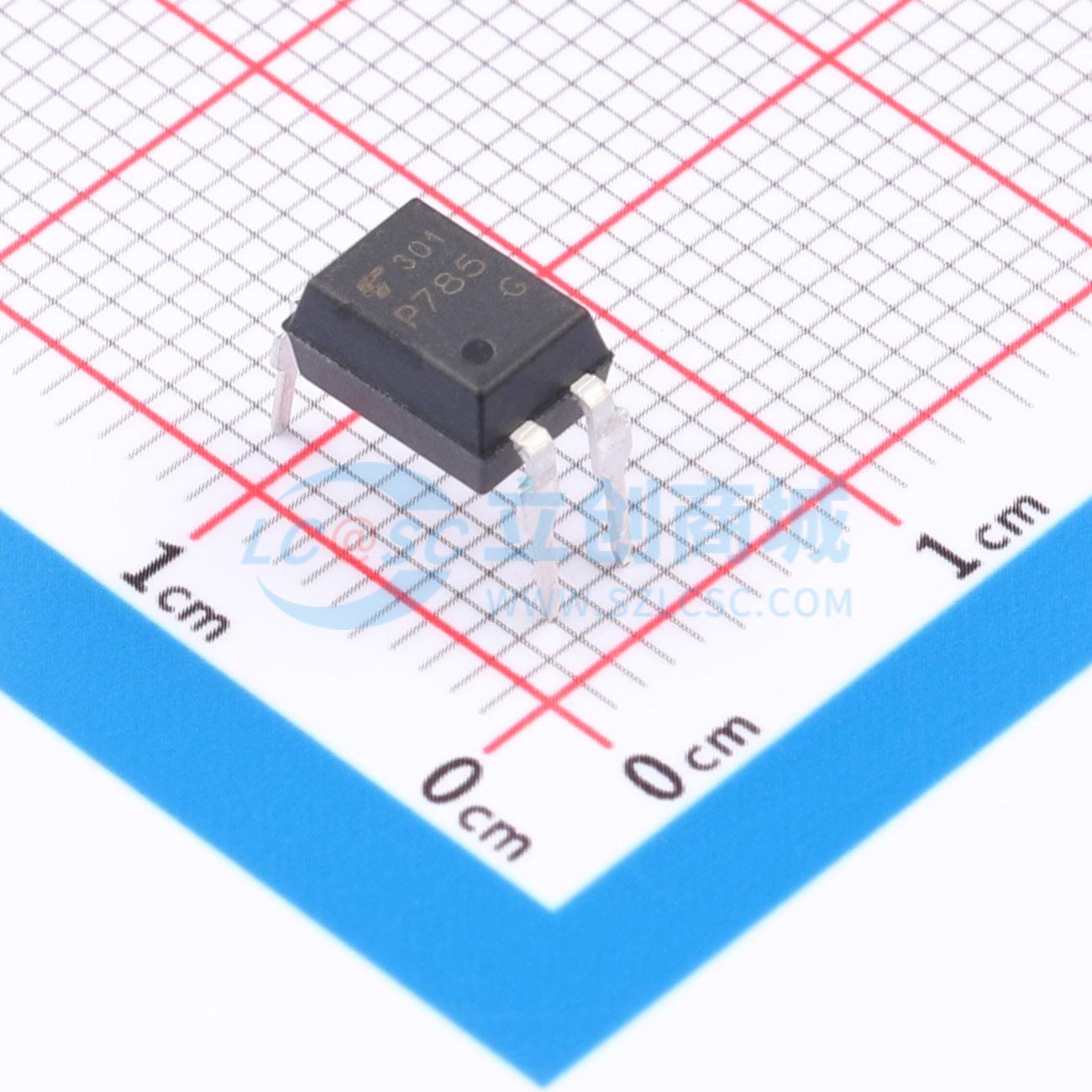

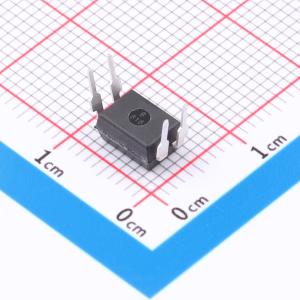

TLP785(GRL,F
光耦合器 红外发光二极管与光电晶体管 高隔离电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP785(GRL,F
- 商品编号
- C17412794
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.556667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@2.4mA,8mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -25℃~+85℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 240mW | |
| 正向电流(If) | 16mA | |
| 功能特性 | - |
应用领域
- 办公设备
- 家用电器
- 固态继电器
- 开关电源
- 无触点控制器输出
- 单工/多工数据传输
