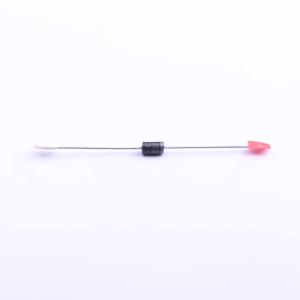

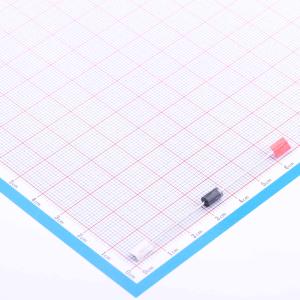

温馨提醒：图片仅供参考，商品以实物为准
P6KE200A
单向TVS 171V截止 峰值脉冲电流：2.2A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于大电压瞬变可能永久性损坏电压敏感元件的应用场景的商用产品。P6KE 系列器件采用小封装尺寸设计，适用于需要考虑功率和空间的场合。它们具有高浪涌能力、极快的响应时间和低阻抗（Ron）的特点。由于瞬变的不可预测性以及阻抗随这些瞬变的变化，阻抗本身并未作为参数值进行规定。不过，规定了低电流条件下的最小电压（BV）和最大峰值脉冲电流下的最大钳位电压（Vc）。在出现严重的电流过载或超出最大额定值的异常瞬变时，瞬态电压抑制器最初会“短路”失效，从而触发系统的断路器或熔断器，同时保护整个电路。工厂可提供钳位电压与各种电流脉冲的关系曲线，也有功率与脉冲时间的扩展曲线。
- 品牌名称
- GOOD-ARK(固锝)
- 商品型号
- P6KE200A
- 商品编号
- C174012
- 商品封装
- DO-204AC(DO-15)
- 包装方式
- 编带
- 商品毛重
- 0.336克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 171V | |
| 钳位电压 | 274V | |
| 峰值脉冲电流(Ipp) | 2.2A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压 | 210V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
P6KE瞬态电压抑制二极管（TVS）系列是一种低成本的商用产品，适用于大电压瞬变可能会永久性损坏电压敏感元件的应用场景。 P6KE系列器件采用小封装尺寸设计，适用于需要考虑功率和空间的场合。它们具有高浪涌能力、极快的响应时间和低阻抗（Ron）的特点。由于瞬变的不可预测性以及阻抗随这些瞬变的变化，阻抗本身并未作为参数值进行规定。然而，规定了低电流条件下的最小电压（BV）和最大峰值脉冲电流下的最大钳位电压（Vc）。 在某些情况下，热效应（见Vc钳位电压）可能占观察到的电压差的50%至70%。当在多个占空比下承受高电流脉冲时，最大阻抗规格变得无关紧要。 如果出现严重的电流过载或超出最大额定值的异常瞬变，瞬态电压抑制器最初会发生“短路”故障，从而触发系统的断路器或熔断器，同时保护整个电路。厂家可提供钳位电压与各种电流脉冲的关系曲线。 还可提供扩展功率与脉冲时间的关系曲线。
商品特性
- 塑料封装符合UL 94V - 0阻燃等级
- 玻璃钝化结
- 在10/1000us波形下具有600W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 出色的钳位能力
- 低增量浪涌电阻
- 极快的响应时间
- 保证高温焊接：265°C / 10秒，引脚长度0.375"（9.5mm），拉力5lbs.（2.3kg）
