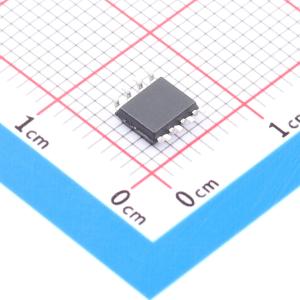

MP155GS-Z

500V 5.3V~5.6V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MPS(芯源)
商品型号: MP155GS-Z
商品编号: C17408947
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.178克(g)

商品参数

	属性	参数值
	晶体管耐压	500V
	拓扑结构	降压-升压式；反激式；升压式；降压式
	功能特性	轻载高效模式；软启动；欠压锁定；斜坡补偿；恒压模式(CV)；前沿消隐；过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	工作模式	-
	输出电压	-
	反馈方式	原边反馈

商品概述

MP155是一款初级侧调节器，无需光耦合器即可提供精确的恒压调节，支持降压、升降压、升压和反激拓扑。集成的500V MOSFET简化了结构并降低了成本。这些特性使其成为离线低功率应用（如家用电器和待机电源）的有力候选产品。 MP155是一款具备绿色模式运行功能的调节器。随着负载减小，峰值电流和开关频率均会降低。因此，它在轻载时具有出色的效率表现，从而提高了整体平均效率。 MP155具备多种保护功能，如热关断（TSD）、VCC欠压锁定（UVLO）、过载保护（OLP）、短路保护（SCP）和开环保护。 MP155提供TSOT23 - 5和SOIC8封装。

商品特性

初级侧恒压（CV）控制，支持降压、升降压、升压和反激拓扑
集成500V/20Ω MOSFET
空载功耗 < 100mW
输出功率高达4W
最大断续导通模式（DCM）输出电流为130mA
最大连续导通模式（CCM）输出电流为220mA
低VCC工作电流
频率折返
最大频率限制
峰值电流压缩
内部高压电流源
内部350ns前沿消隐
热关断（自动重启）
带迟滞的VCC欠压锁定（UVLO）
基于定时器的过载保护
短路保护
开环保护

应用领域

家用电器、白色家电和消费电子产品
工业控制
待机电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	5.3V~5.6V
	开关频率	-
	输出电流	220mA
	耗散功率(Pd)	1W
	最大占空比	-
