ADPD4100BCBZR7

多模态传感器前端

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 多模态模拟前端，支持8个输入通道和多种操作模式，用于各种传感器测量。
品牌名称: ADI(亚德诺)
商品型号: ADPD4100BCBZR7
商品编号: C17405283

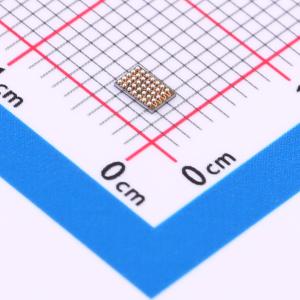

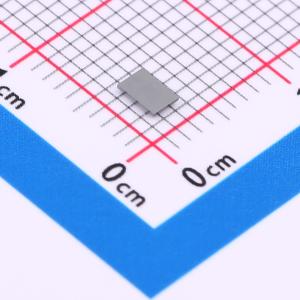

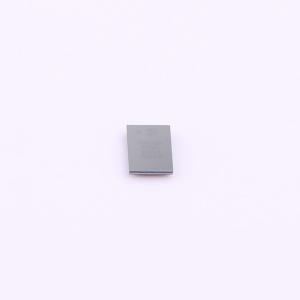

商品封装: WLCSP-35(3.11x2.14)
包装方式: 编带
商品毛重: 0.04克(g)

商品概述

ADPD4100/ADPD4101 作为完整的多模式传感器前端工作，能够激励多达八个发光二极管（LED），并在多达八个独立的电流输入上测量返回信号。有十二个时间槽可用，使得每个采样周期可以进行十二次独立测量。

数据输出和功能配置使用 ADPD4101 上的 I2C 接口或 ADPD4100 上的串行端口接口（SPI）。控制电路包括灵活的 LED 信号和同步检测。这些设备使用 1.8 V 模拟核心和 1.8 V/3.3 V 兼容的数字输入/输出（I/O）。

模拟前端（AFE）拒绝来自异步调制干扰的信号偏移和损坏，通常是环境光造成的，从而消除了对光学滤波器或外部控制的直流抵消电路的需求。提供了多种操作模式，使 ADPD4100/ADPD4101 能够作为一个传感器集线器，用于光电二极管、生物电极、电阻、电容和温度传感器的同步测量。多种操作模式支持各种传感器测量，包括但不限于光电容积脉搏波描记法（PPG）、心电图（ECG）、皮肤电活动（EDA）、阻抗、电容、温度、气体检测、烟雾检测和气溶胶检测，适用于各种医疗保健、工业和消费应用。

ADPD4100/ADPD4101 提供 3.11 mm x 2.14 mm，0.4 mm 间距，33 球 WLCSP 和 35 球 WLCSP。

商品特性

多模式模拟前端
8个输入通道，具有多种操作模式，适用于各种传感器测量
双通道处理，支持同时采样
12个可编程时间槽，用于同步传感器测量
灵活的输入多路复用，支持差分和单端传感器测量
8个LED驱动器，其中4个可以同时驱动
使用内部振荡器实现从0.004 Hz到9 kHz的灵活采样率
片上数字滤波
发射和接收信号链的信噪比：100 dB
交流环境光抑制：60 dB，最高可达1 kHz
总LED峰值驱动电流：400 mA
总系统功耗：30 μW（结合LED和AFE功率），在75 dB信噪比、25 Hz输出数据速率和100 nA/mA CTR下进行连续PPG测量
支持SPI和I2C通信
512字节FIFO大小

应用领域

可穿戴健康和健身监测器：心率监测（HRMs）、心率变异性（HRV）、压力、血压估计、水分含量、身体成分
工业监测：CO、二氧化碳、烟雾和气溶胶检测
家庭患者监测

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	其他接口
	接口类型	I2C；SPI

	属性	参数值
	工作电压	1.7V~1.9V
	工作温度	-40℃~+85℃
