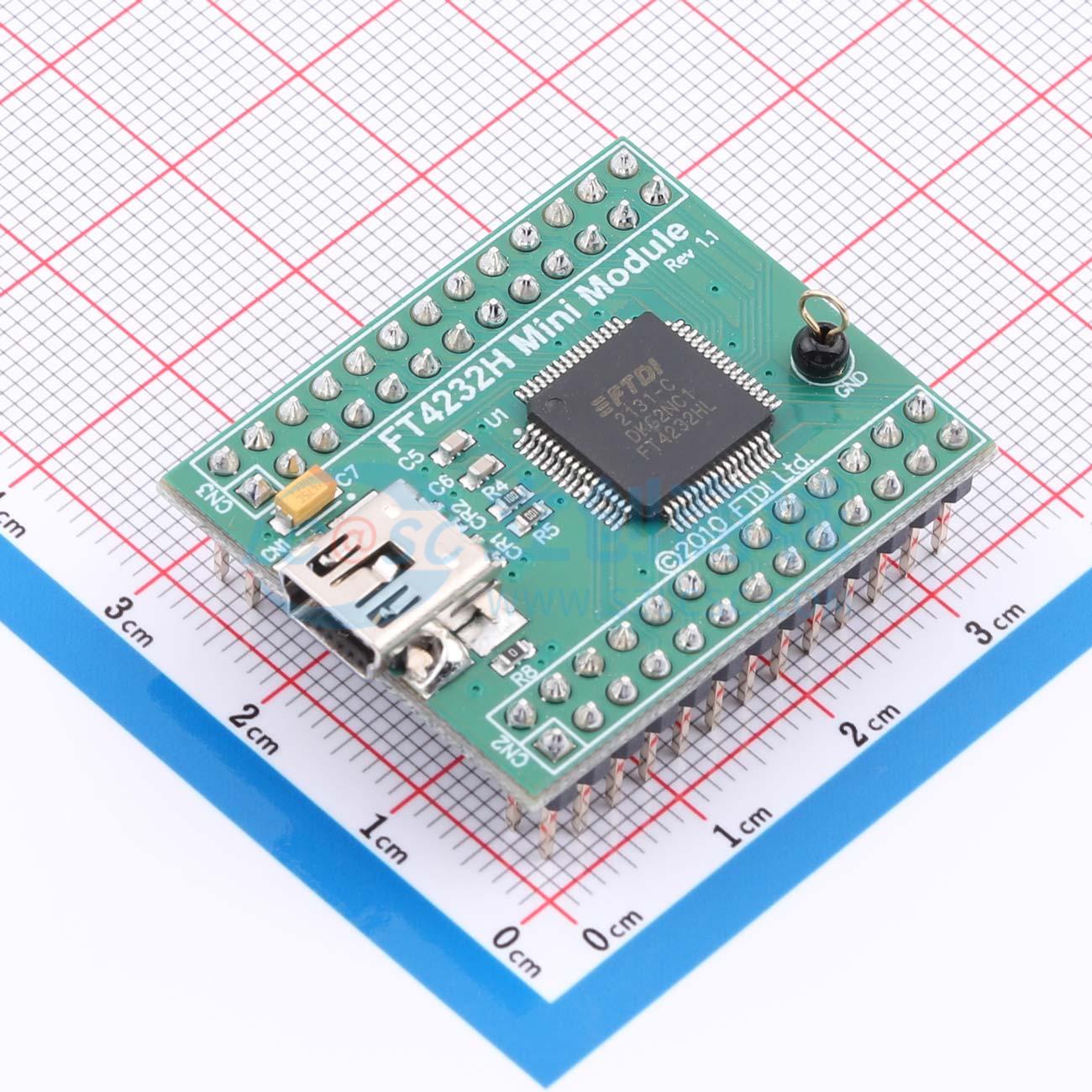

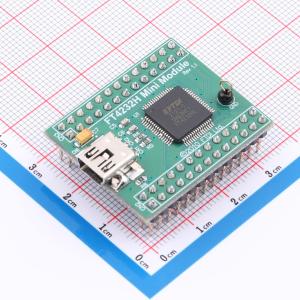

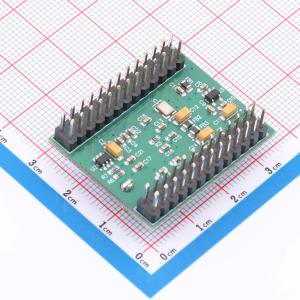

FT4232H MINI MODULE

FT4232H迷你模块是FTDI产品系列中的一款USB串口/FIFO开发模块，它采用了FT4232H USB高速四端口桥接芯片，该芯片可处理所有USB信号和协议。它非常适合用于开发，能快速验证在目标设计中添加USB功能的可行性。 迷你模块上的FT4232H是FTDI的第五代USB设备。FT4232H是一款USB 2.0高速（480Mb/s）转UART/MPSSE的集成电路。该器件具有四个接口，可配置为异步或同步串行或并行FIFO接口。其中两个接口可独立配置MPSSE引擎。这使得FT4232H可作为两个UART/位操作端口，外加两个用于模拟JTAG、SPI、I²C、位操作或其他同步串行模式的MPSSE引擎。包括FT4232H在内，所有使用的组件均为无铅（符合RoHS标准）。 FT4232H迷你模块将FT4232H集成电路的信号连接到两个26针双排引脚排针上，便于连接PCB引脚插座和带状电缆。 FT4232H迷你模块需要USB设备驱动程序，可从http://www.ftdichip.com免费获取，这些驱动程序可使迷你模块上的FT4232H显示为四个虚拟COM端口（VCP）。这样，用户就可以通过标准PC串口仿真端口（TTY）与USB接口进行通信。另一种FTDI USB驱动程序，即D2XX驱动程序，也可与应用软件配合使用，通过DLL直接访问迷你模块上的FT4232H。 FT4232H迷你模块完全符合USB 2.0规范。

• 兼容USB 2.0高速标准
• 缩短开发时间
• 可快速集成到现有系统中
• 由USB供电，无需外部电源
• USB模块处理整个USB协议
• 采用许多商用设备常见的小型USB B型连接器
• TTL电平下，异步串行数据传输速率为300波特至12兆波特
• JTAG、SPI和I²C接口的同步串行（MPSSE）数据速率高达30Mbps
• 支持USB挂起和恢复功能
• 兼容UHCI / OHCI / EHCI主机控制器
• 工作温度范围为-40℃至+85℃

• 快速将USB集成到现有电子系统中
• 作为新系统USB接口的原型开发平台
• USB转多端口JTAG、SPI和I²C接口（FT4232H提供两个多协议同步串行引擎 - MPSSE）
• USB转多端口异步串行接口（最多可提供4个端口）。有四个独立端口，其中两个可配置为MPSSE模式
