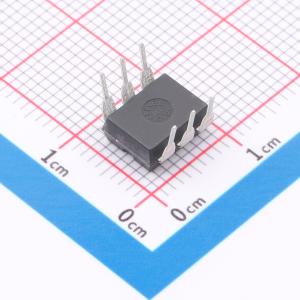

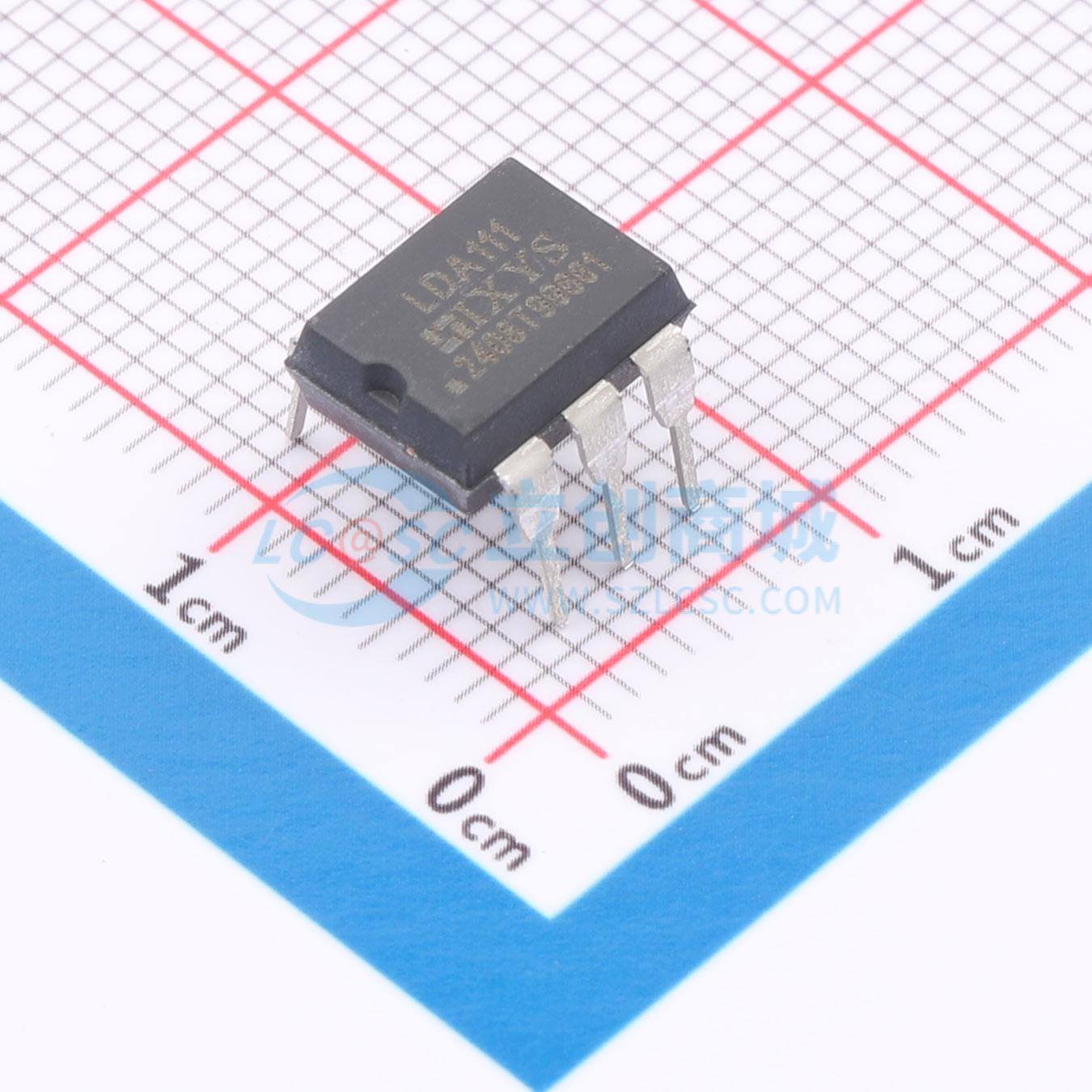

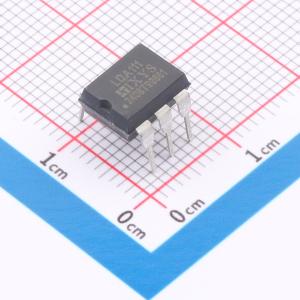

LDA111
单向输入、达林顿晶体管输出的光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- LDA111
- 商品编号
- C17397081
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 100mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 1V@3mA,1mA | |
| 工作温度 | -40℃~+85℃ | |
| 电流传输比(CTR)最小值 | 300% | |
| 电流传输比(CTR)最大值/饱和值 | 30000% | |
| 正向电流(If) | 0.07mA | |
| 功能特性 | 达林顿输出结构 |
商品概述
LDA111是一款具有达林顿晶体管输出的单向输入光耦合器。LDA111的最小电流传输比（CTR）为300%，最大为30,000%。
商品特性
- 连续负载额定值100mA
- 输入/输出隔离电压3750Vrms
- 单向输入
- 小型6引脚封装，通孔或表面贴装
- 可机器插入，可波峰焊
- 提供表面贴装卷带包装
应用领域
- 电信交换
- 尖端/环形电路
- 调制解调器切换（笔记本电脑、上网本、袖珍型）
- 环路检测
- 振铃检测
- 电流传感
