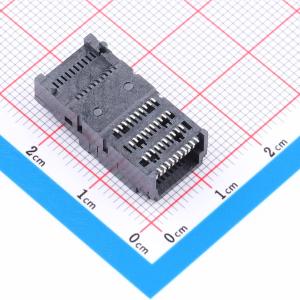

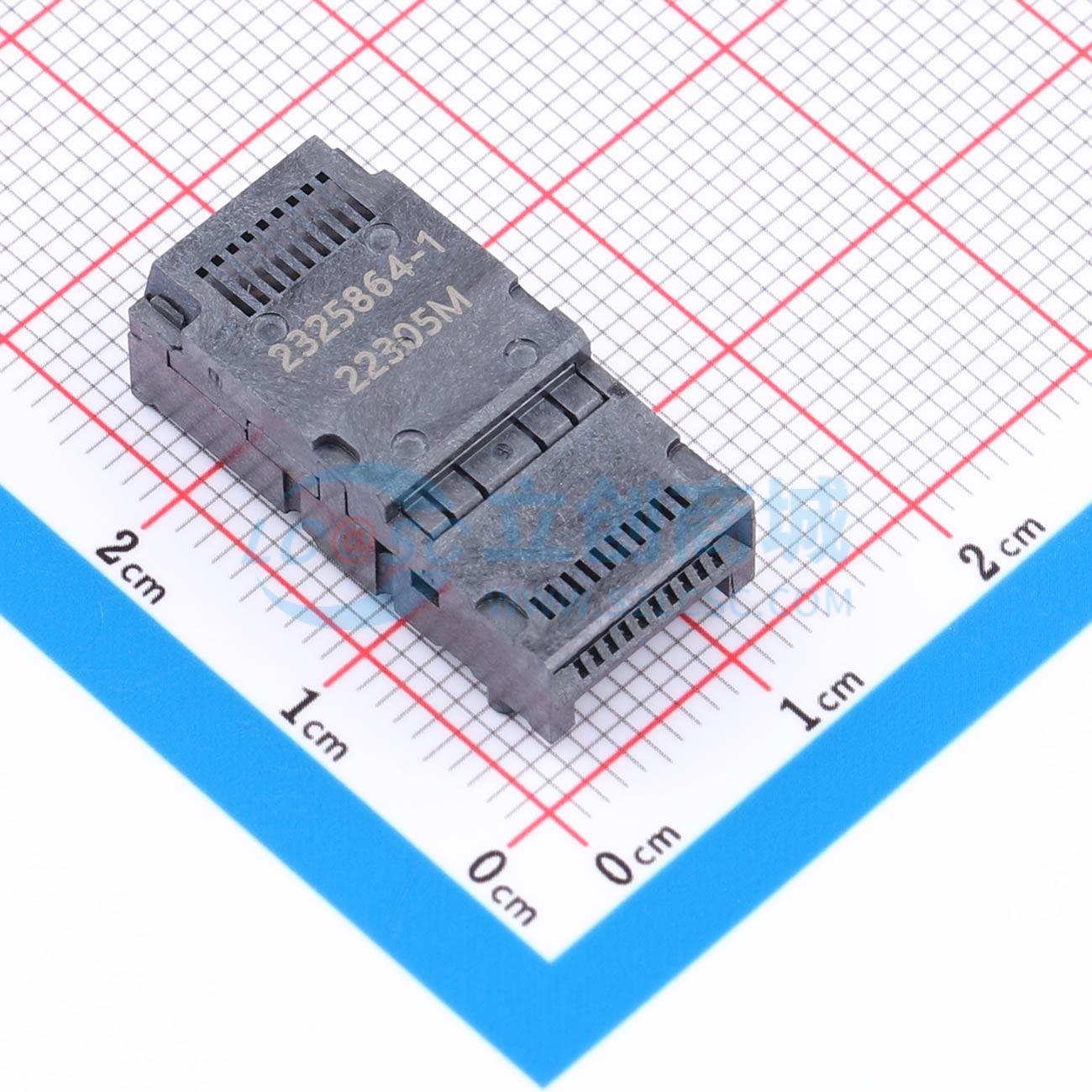

2325864-1

本规格涵盖了40针直角SFP - DD印刷电路板连接器的应用要求。该连接器由一个外壳和间距为0.8中心线的表面贴装触点组成。连接器设有一个卡片插入槽，可容纳厚度为1.0 ± 0.1的收发器内集成电路卡，还有用于稳定放置在印刷电路板上的定位柱和支座。 该连接器以带装形式提供，可用于手动或机器人机器贴装（通常为真空拾取和放置）。 本产品的基本术语和特性如图1所示。 连接器设计用于在-55°C至85°C [-67°F至185°F]的温度范围内工作。 外壳由液晶聚合物（LCP）热塑性塑料制成，符合UL 94 - V - 0标准。触点由铜合金制成，底层镀镍，焊尾镀锡，接口区域镀金或等效金层。 印刷电路板材料应为玻璃环氧树脂（FR - 4或G - 10）。单面应用时印刷电路板厚度至少为1.57，面对面应用时为2.2。 电路板的最大允许弯曲度在连接器长度上应为0.08。印刷电路板电路焊盘的共面度必须为0.03。 电路焊盘必须符合EIA - 364 - 52标准可焊接。 所有孔和电路焊盘必须精确地定位在印刷电路板上。印刷电路板布局必须使用特定连接器客户图纸上提供的尺寸进行设计。图2给出了推荐的印刷电路板布局参考样本。
