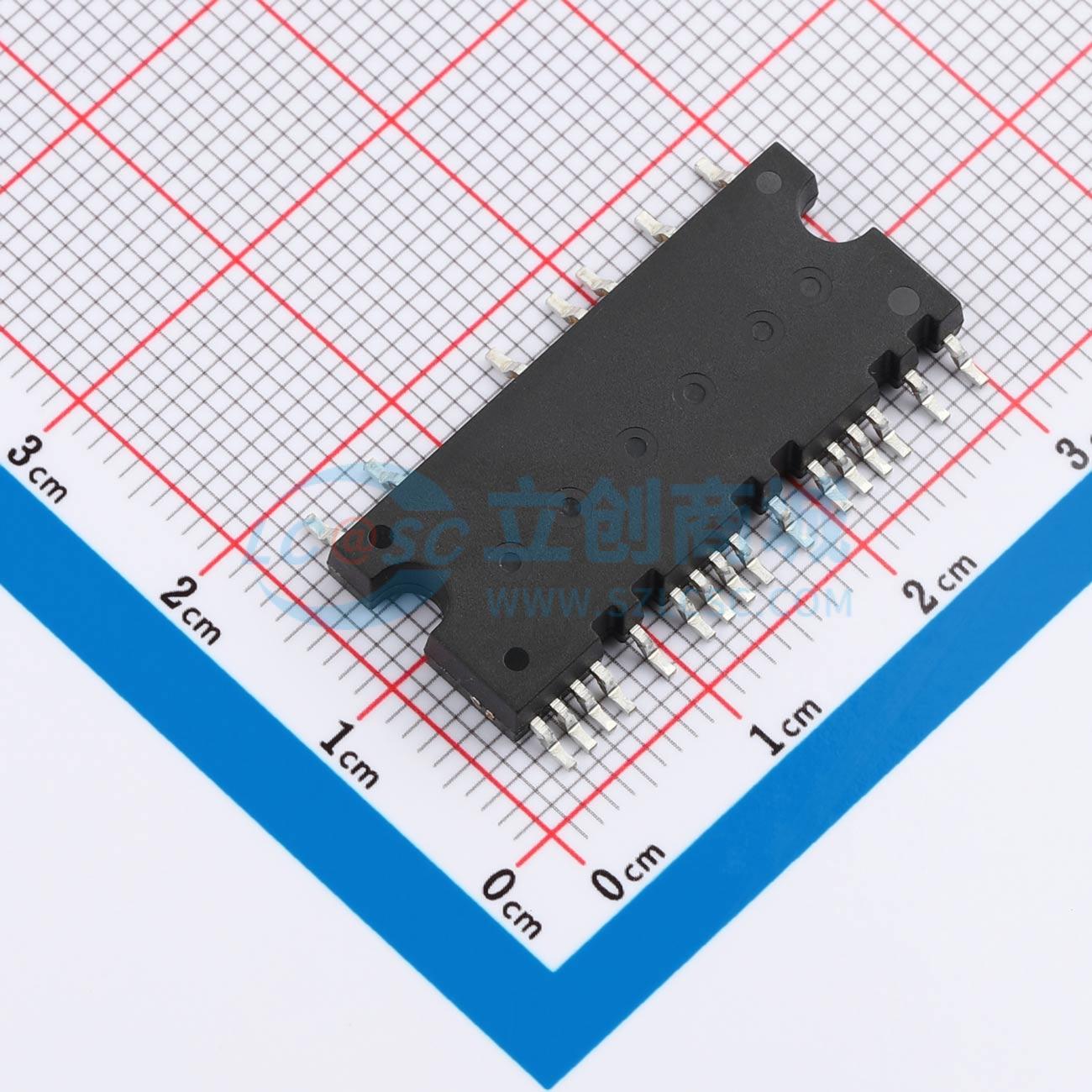

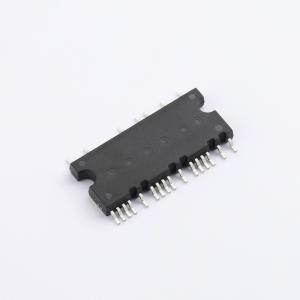

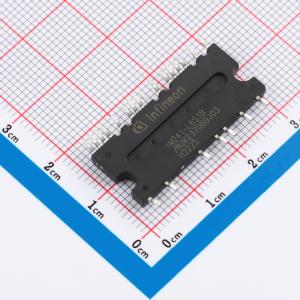

温馨提醒：图片仅供参考，商品以实物为准
IM241L6S1BAUMA1
用于高效家电电机驱动的三相智能功率模块，具备快速变体、温度监测、过流保护和故障报告功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IM241L6S1BAUMA1
- 商品编号
- C17390972
- 商品封装
- SOP-23
- 包装方式
- 编带
- 商品毛重
- 3.63克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 15W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 6A | |
| 集电极脉冲电流(Icm) | 9A | |
| 集电极截止电流(Ices) | 80uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.41V | |
| 栅极阈值电压(Vge(th)) | 1.62V@15V,2A | |
| 导通损耗(Eon) | 34.7uJ | |
| 关断损耗(Eoff) | 27.4uJ | |
| 反向恢复时间(Trr) | 93.5ns | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
IM241-L6是一款三相智能功率模块（IPM），专为高效家电电机驱动设计，如风扇和泵。该IPM有高速变体，可实现低损耗运行。
商品特性
- 600V三相逆变器，包括栅极驱动器和自举功能
- 针对电机驱动优化的第二代反向导通IGBT（RCD2）
- 温度监测
- 精确过流关断（±5%）
- 故障报告和可编程故障清除
- 带直通保护的高级输入滤波器
- 针对损耗和EMI权衡优化的dV/dt
- 用于单分流和桥臂分流电流感测的开集电极
- 3.3V逻辑兼容
- 2000VRMS隔离，1分钟
- SOP 29x12封装
- DIP 29x12封装
应用领域
风扇、泵
