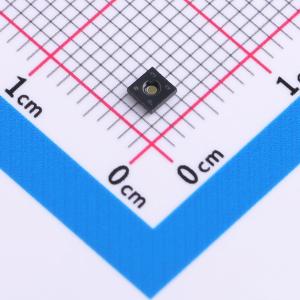

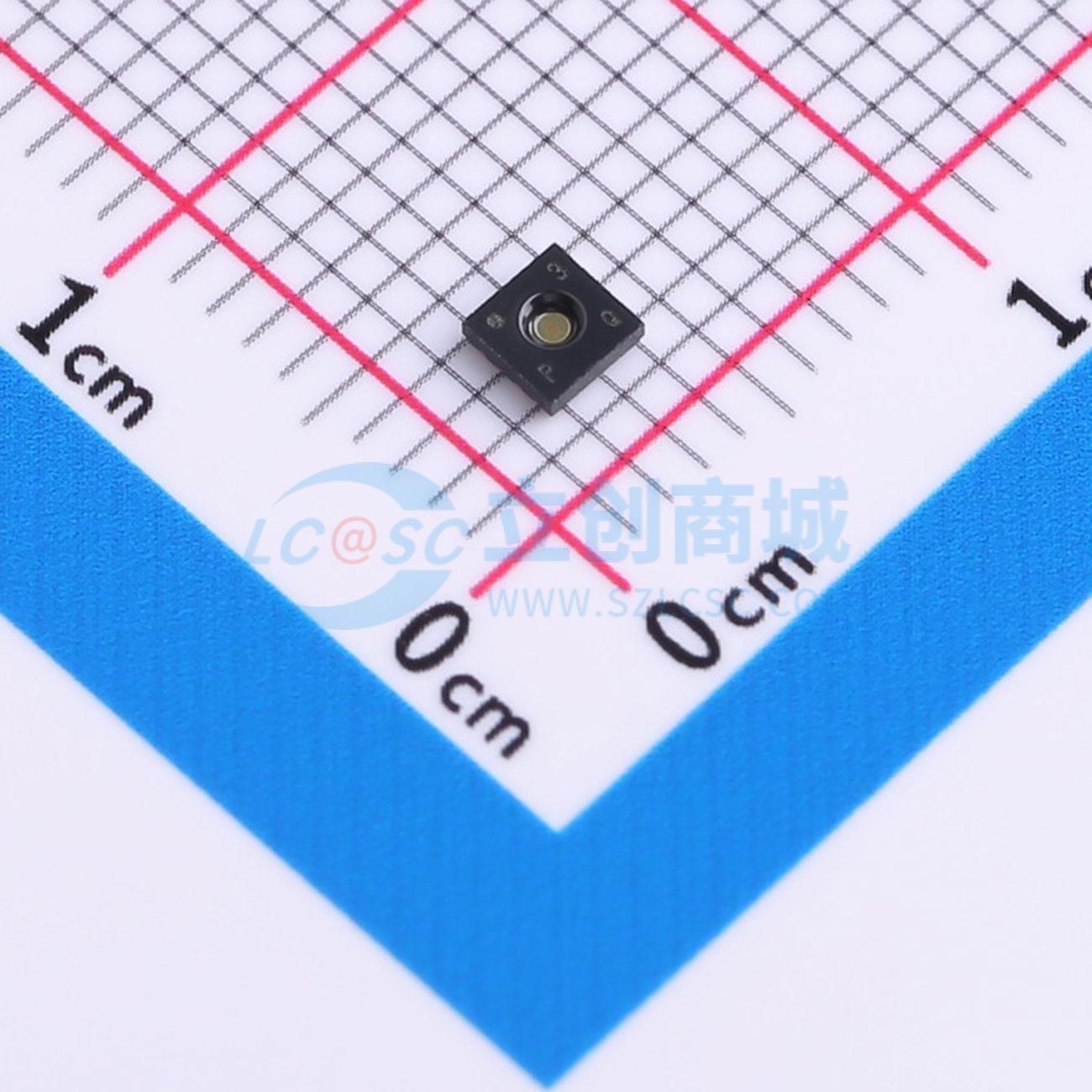

温馨提醒：图片仅供参考，商品以实物为准

HDC3020QDEFRQ1

汽车级0.5%RH数字相对湿度传感器和0.19%RH/年LTD、4s响应、偏移误差校正、0.1°C温度传感器

描述: HDC3020-Q1 具有 0.19% 长期温漂和 4 秒响应时间的汽车类 0.5% RH 400nA 数字湿度传感器
品牌名称: TI(德州仪器)
商品型号: HDC3020QDEFRQ1
商品编号: C17390284
商品封装: WSON-8(2.5x2.5)
包装方式: 编带
商品毛重: 0.0575克(g)

商品参数

商品概述

HDC302x-Q1 是一款基于集成式电容的相对湿度 (RH)和温度传感器。该器件能够在宽电源电压范围（1.62V 至 5.5V）内提供高测量精度并实现低功耗，紧凑型 2.5mm × 2.5mm × 0.8mm WSON 8 引脚封装。温度传感器和湿度传感器在量产阶段均经过 100% 测试和修正，可通过 NIST 进行追溯，且使用经ISO/IEC 17025 标准校准的设备进行了验证。偏移误差校正功能可减少RH传感器因老化、暴露于极端工作条件和污染物环境所产生的偏移，使器件恢复到精度规格内。在电池供电的物联网应用中，自动测量模式和警报功能可通过更大程度减少MCU睡眠时间来降低系统功耗。有四种不同I²C地址支持高达1MHz的速度。加热器用于消散冷凝水和湿气。HDC3020-Q1 采用不带保护套的空腔封装。以下两个器件型号提供保护套选项，以保护空腔 RH 传感器:HDC3021-Q1 和 HDC3022-Q1。HDC3021-Q1 具有可拆卸保护胶带，可用于保形涂层和 PCB 清洗。HDC3022-Q1 配有可靠的 IP67 滤膜，起到防尘和防冷凝水的作用。所有三种封装型号均具有可湿性侧面选项。

商品特性

符合面向汽车应用的AEC-Q100标准
温度等级 1: -40℃ 至 125℃
器件HBM ESD分类等级2
器件 CDM ESD 分类等级 C4
功能安全型
可提供用于功能安全系统设计的文档
相对湿度 (RH) 传感器
工作范围:0%至100% RH
精度:±0.5% RH（典型值）
偏移误差校正:减少偏移，使器件恢复到精度规格内
长期漂移:0.19%RH/年
通过集成加热器实现冷凝防护
温度传感器
工作范围:-40℃ 至 125℃
精度:典型值 ±0.3℃
NIST 可追溯性:相对湿度和温度
输出短路保护
低功耗:平均电流 0.4μA
I²C接口支持高达1MHz的速度
四个可选的 I²C 地址
通过CRC校验和实现数据保护
电源电压:1.62V至5.50V
具有自动测量模式
可编程中断
可编程RH和温度测量偏移
工厂原装聚酰亚胺胶带总成盖
工厂原装IP67级环保套
具有可湿性侧面选项的 WSON 封装

应用领域

汽车HVAC控制模块
汽车HVAC传感器-空气质量
汽车颗粒物PM2.5
电池管理系统
板载充电
汽车摄像头

	属性	参数值
	商品目录	温湿度传感器
	温度范围	-40℃~+125℃
	湿度范围	0%RH~100%RH
	接口类型	I2C
	工作电压	1.62V~5.5V

	属性	参数值
	工作电流	400nA
	湿度精度	±0.5%RH
	温度精度	±0.1℃
	分辨率	16bit
	功能特性	漂移/老化补偿；内置加热器；低功耗驱动测量
