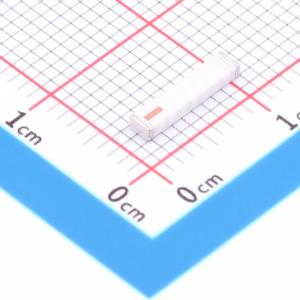

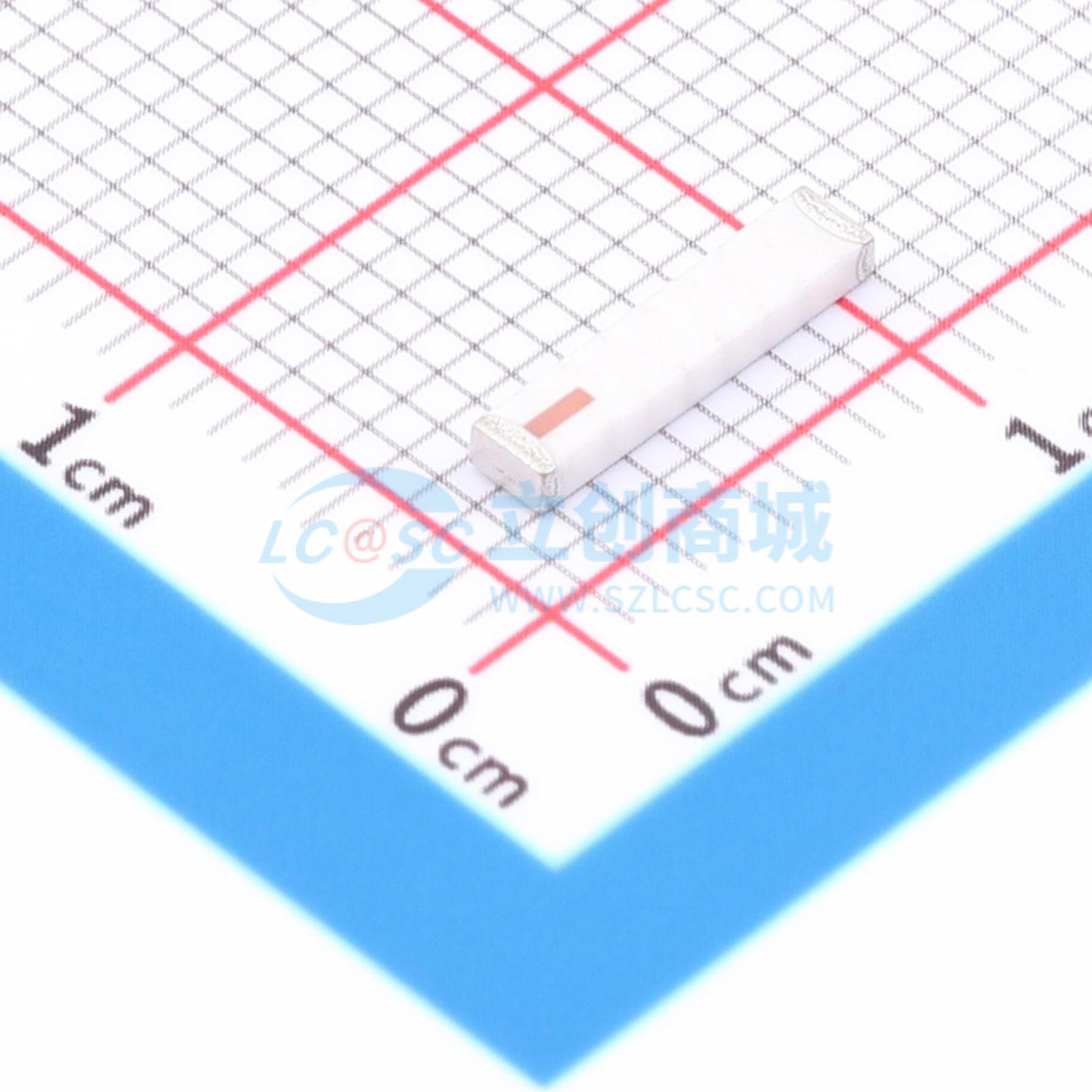

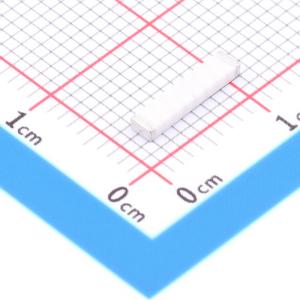

2450AT45A0100001E

2.45 GHz 高增益SMD芯片天线

• 频率范围：2400-2500 MHz
• 输入功率：最大3W（连续波）
• 阻抗：50Ω
• 工作温度：-40℃ 至 +125℃
• 推荐储存条件：+5至+35℃，湿度45-75% RH，最长18个月
• 卷带数量：1,000个/卷

基于方向的峰值增益：

• 垂直方向：典型2.2 dBi (XZ-V)
• 水平方向类型A：典型1.5 dBi (XZ-V)
• 水平方向类型B：典型1.3 dBi (XZ-V)

安装注意事项：

• 安装这些设备时，应使棕色标记朝上。
• 线宽应设计为提供50Ω阻抗匹配特性。

“垂直方向”典型电气规格（T=25℃）：

• 峰值增益：典型2.2 dBi (XZ-V)
• 回波损耗：最小9.5 dB
• 平均增益：典型1.0 dBi (XZ-V)

“水平方向类型A”典型电气规格（T=25℃）：

• 峰值增益：典型1.5 dBi (XZ-V)
• 回波损耗：最小9.5 dB
• 平均增益：典型0.0 dBi (XZ-V)

“水平方向类型B”典型电气规格（T=25℃）：

• 峰值增益：典型1.3 dBi (XZ-V)
• 回波损耗：最小9.5 dB
• 平均增益：典型0.6 dBi (XZ-V)

• 2.45 GHz 高增益 SMD 芯片天线
• 天线调谐、优化和验证服务
• 布局审查
• 符合RoHS标准
• 新的全球部件编号系统
