温馨提醒：图片仅供参考，商品以实物为准

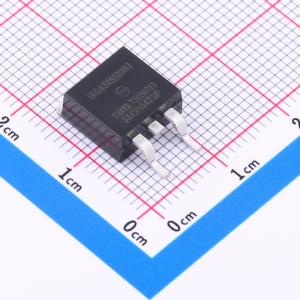

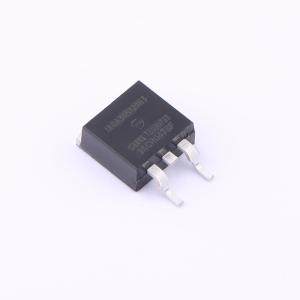

IXGA30N120B3
IXGA30N120B3
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXGA30N120B3
- 商品编号
- C17385126
- 商品封装
- TO-263AA
- 包装方式
- 管装
- 商品毛重
- 3.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | PT(穿通型) | |
| 耗散功率(Pd) | 300W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 60A | |
| 集电极脉冲电流(Icm) | 150A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 3.5V | |
| 栅极阈值电压(Vge(th)) | 3.5V@15V,30A | |
| 栅极电荷量(Qg) | 87nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.75nF | |
| 输出电容(Coes) | 120pF | |
| 反向传输电容(Cres) | 46pF | |
| 开启延迟时间(Td(on)) | 16ns | |
| 关断延迟时间(Td(off)) | 127ns | |
| 导通损耗(Eon) | 3.47mJ | |
| 关断损耗(Eoff) | 2.16mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品特性
- 针对低导通和开关损耗进行优化
- 方形反向偏置安全工作区（RBSOA）
- 国际标准封装
- 高功率密度
- 低栅极驱动要求
应用领域
- 功率逆变器
- 不间断电源（UPS）
- 电机驱动器
- 开关电源（SMPS）
- 功率因数校正（PFC）电路
- 焊接机
