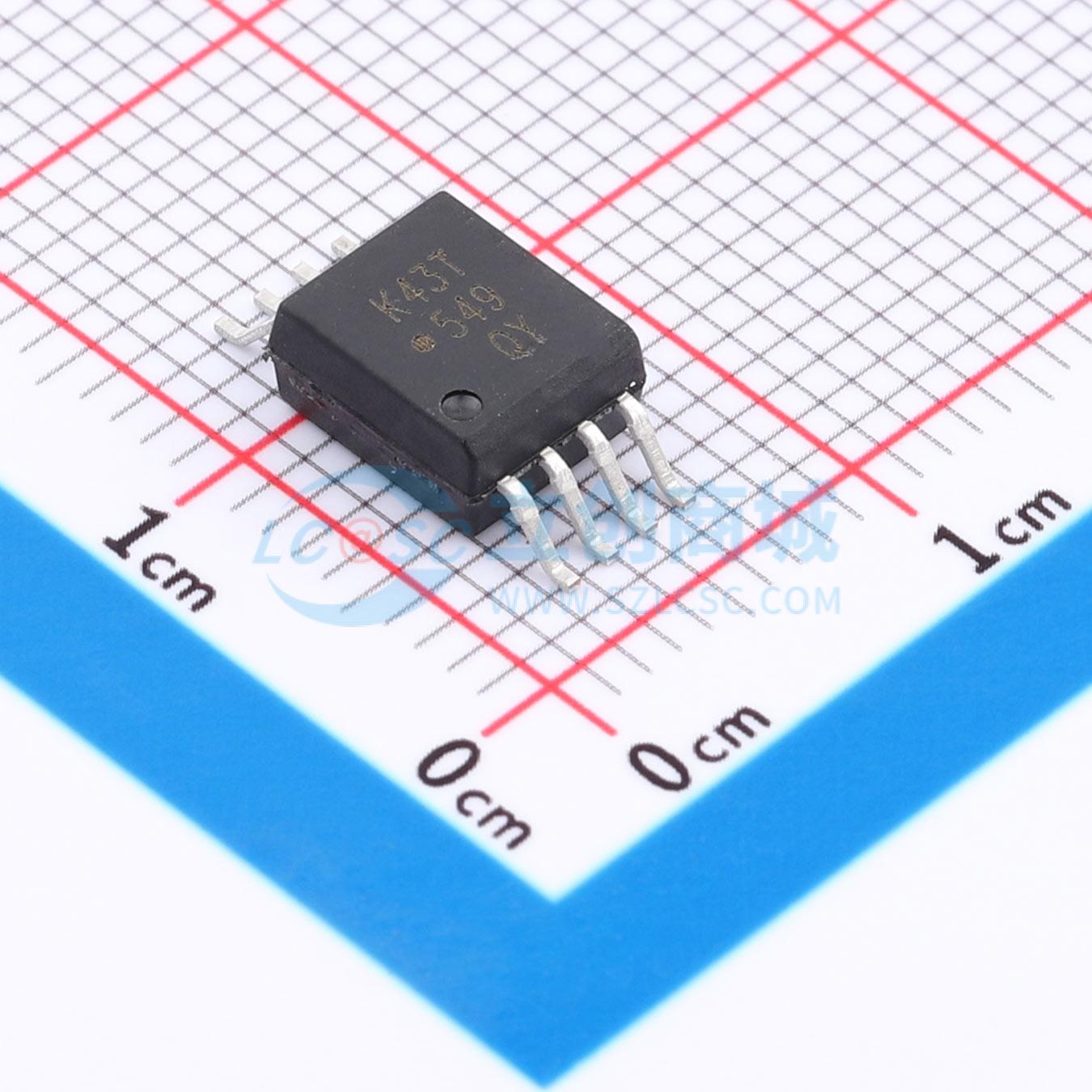

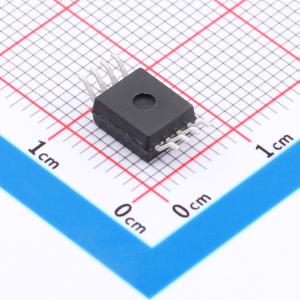

ACPL-K43T-000E

宽工作温度1MBd数字光耦合器，采用拉伸8引脚表面贴装塑料封装

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-K43T-000E
商品编号: C17384250
商品封装: SOIC-8-6.8mm
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

博通的ACPL-K43T是一款单通道、高温、高共模抑制比、高速数字光耦合器，采用八引脚微型封装，专门用于汽车应用。ACPL-K44T是ACPL-K43T的双通道版本。这两款产品均采用拉伸型SO-8封装，设计为与标准表面贴装工艺兼容。该数字光耦合器在发光二极管和集成光电探测器之间使用绝缘层，以提供输入和输出之间的电气绝缘。光电二极管偏置和输出晶体管集电极的独立连接通过降低基极 - 集电极电容，使速度比传统光电晶体管耦合器提高了一百倍。博通的R²Coupler™隔离产品提供增强绝缘和可靠性，可实现安全的信号隔离，这在汽车和高温工业应用中至关重要。

商品特性

适用于汽车应用的高温、高可靠性低速数字接口
在IF = 0.8 mA或1.5 mA时，用于状态反馈的超低驱动
在VCM = 1500 V时，典型共模抑制比为30 kV/μs
紧凑、可自动插入的拉伸型SO8封装
符合AEC Q100 1级测试指南
宽工作温度范围：-40°C至+125°C
高速：1 MBd
在IF = 10 mA时，最大传播延迟为1 μs
全球安全认证：
- UL 1577认证，5 kVRMS/1分钟
- CSA认证
- IEC/EN/DIN EN 60747 - 5 - 5认证

应用领域

用于DC - DC转换器和电机逆变器的汽车IPM驱动器
状态反馈和唤醒信号隔离
CAN总线和SPI通信接口
高温数字/模拟信号隔离

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	正向压降(Vf)	1.55V
	输出电流	8mA
	隔离电压(Vrms)	5kV

	属性	参数值
	输出通道数	1
	工作温度	-40℃~+125℃
	功能特性	-
