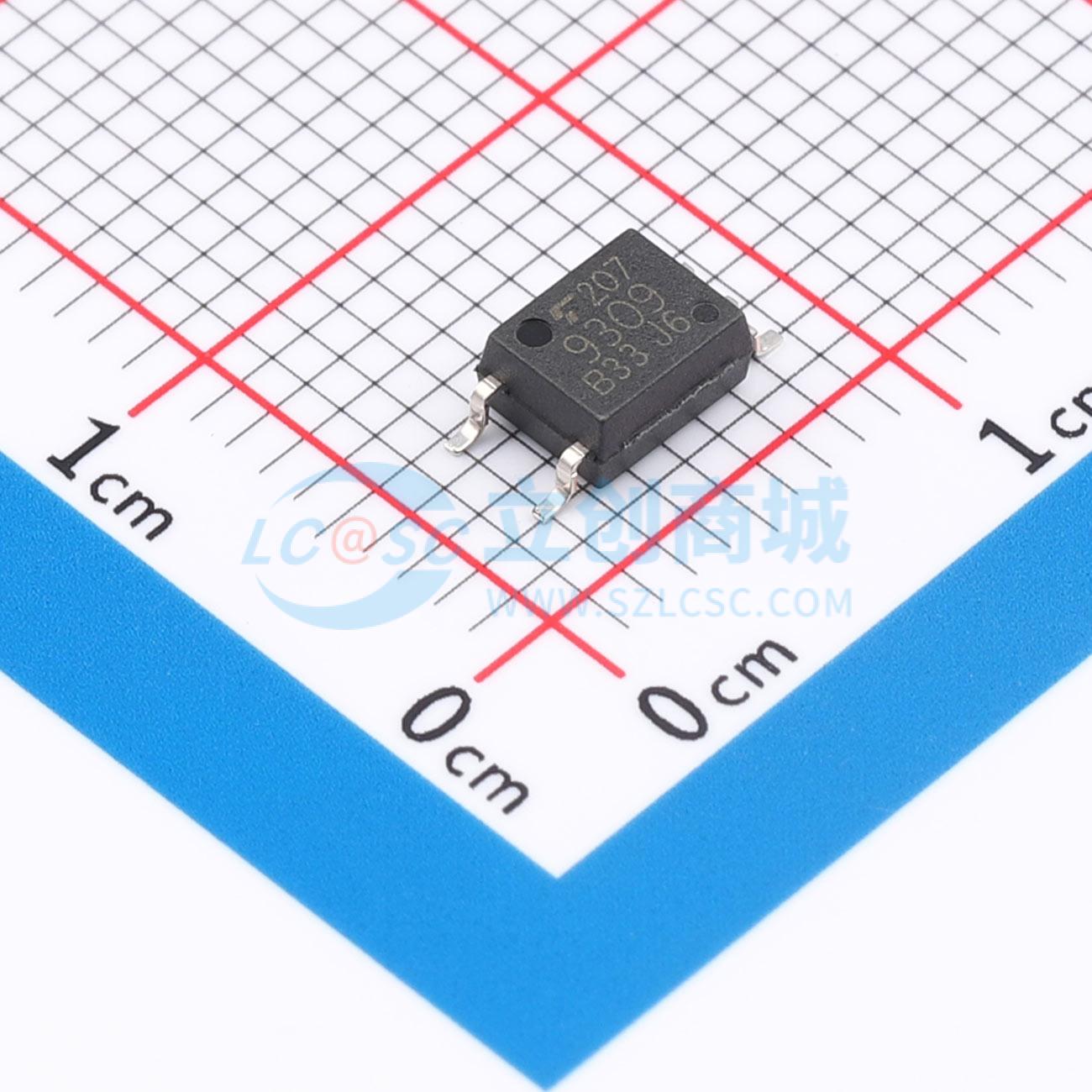

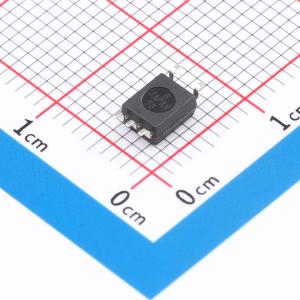

TLX9309(TPL,F

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: TOSHIBA(东芝)
商品型号: TLX9309(TPL,F
商品编号: C17381893
商品封装: SO-6
包装方式: 编带
商品毛重: 0.193182克(g)

商品参数

商品概述

东芝TLX9309微型扁平光电耦合器适用于表面贴装组装。 TLX9309由一个高输出发光二极管和一个高速检测器光耦合而成，该高速检测器由集成在单芯片上的光电二极管和晶体管组成。集成在光电探测器芯片上的法拉第屏蔽层可增强共模瞬态抗扰度。 TLX9309保证了最小和最大传播延迟时间、tpHL和tpLH之间的传播延迟差以及高共模瞬态抗扰度。因此，TLX9309适用于电机控制应用中IPM（智能功率模块）和控制IC电路之间的隔离接口。

应用领域

逆变器控制应用
智能功率模块接口
混合动力电动汽车（HEV）和电动汽车（EV）应用
电机控制应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	正向压降(Vf)	1.6V
	输出电流	25mA
	隔离电压(Vrms)	3.75kV
	直流反向耐压(Vr)	5V

	属性	参数值
	负载电压	20V
	输出通道数	1
	工作温度	-40℃~+125℃
	电流传输比(CTR)最小值	15%
	电流传输比(CTR)最大值/饱和值	300%
	正向电流(If)	7mA
