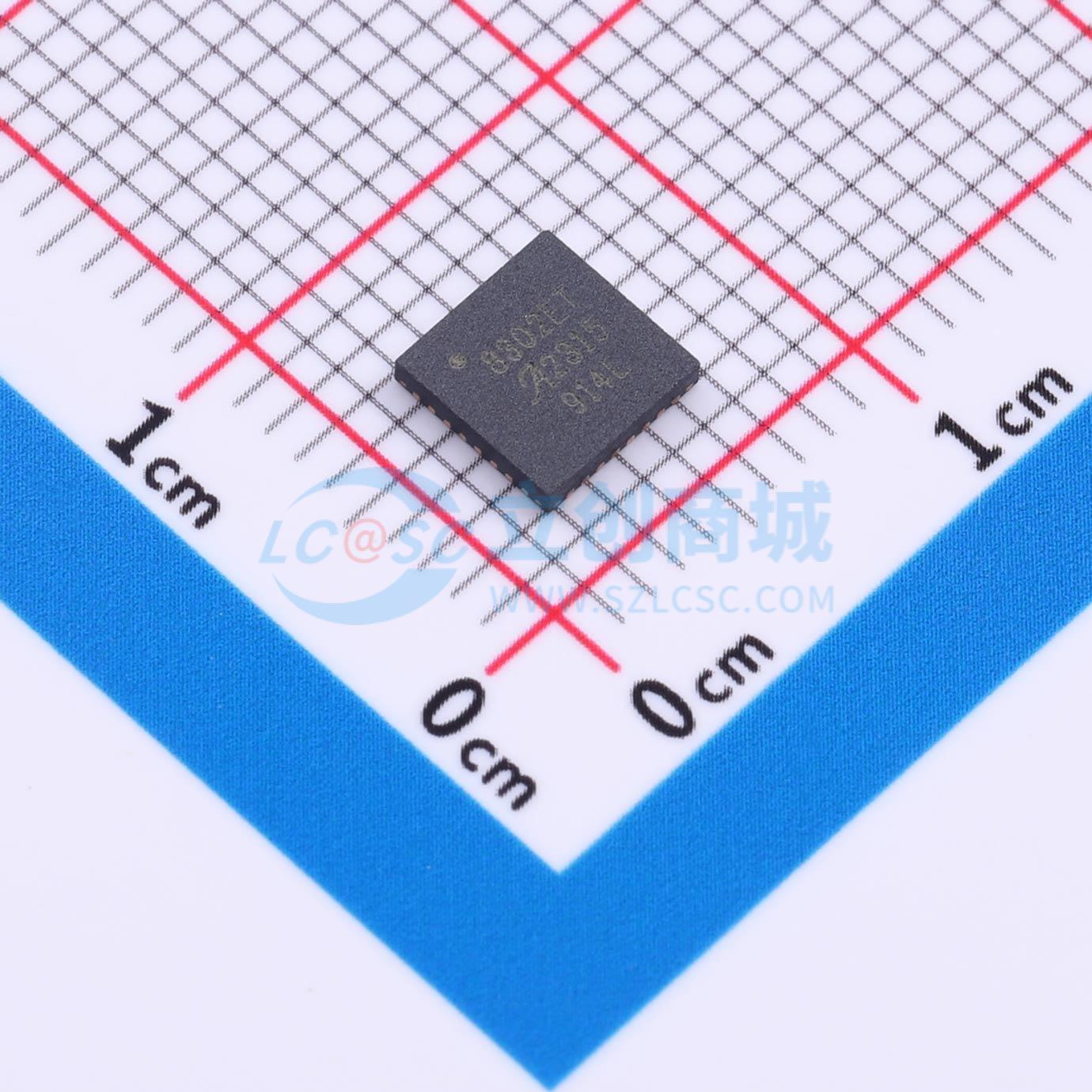

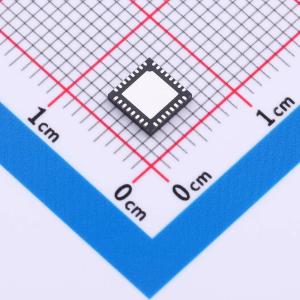

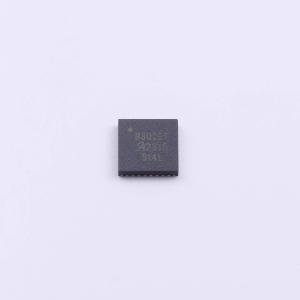

温馨提醒：图片仅供参考，商品以实物为准

A8302SETTR-T

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A8302SETTR-T
商品编号: C17381235
商品封装: QFN-32(5x5)
包装方式: 编带
商品毛重: 3.9克(g)

商品参数

参数完善中

商品概述

集成升压MOSFET、电流感应和补偿功能
通过I²C控制寄存器可配置升压电容选项：陶瓷或电解电容
通过I²C控制寄存器可对两种开关频率进行编程设置（563 kHz和939 kHz）
LNB输出电流限制可在250至950 mA范围内调节
- 满足广泛的应用需求
- 最小化元件尺寸以适配各种应用
- 适用于启动、重新配置和持续输出
- 可选临时增加电流限制（+25%）
- 内部栅极驱动输出BFGATEx，用于DiSEqC应用中的旁路FET
A8302是一款双通道低噪声块转换器稳压器（LNBR）。A8302由单片线性和开关电压稳压器组成，专为通过卫星电视接收器系统中的同轴电缆为LNB下变频器提供电源和接口信号而设计。A8302所需的外部元件极少，升压开关和补偿电路集成在器件内部。升压转换器的开关频率和用户可控的电流限制可使无源滤波元件的尺寸最小化。用户可控的电流限制和两种开关频率设置可优化无源滤波元件的尺寸。
设有睡眠引脚，可实现最大程度的节能，并在需要时无需使用I²C控制即可快速关闭设备。
A8302具备集成的音调检测功能，内部驱动器支持全双工DiSEqC通信。对于DiSEqC通信，该IC可提供内部22 kHz音调，通过TONECTRLx引脚进行选通，也可通过TONECTRLx引脚接收外部22 kHz音调。
A8302提供早期电源故障（EPF）警告，有助于启动关机程序。可使用SINK_DIS位设置A8302的最大输出反向电流。
提供一套全面的故障寄存器，符合所有常见标准，包括过流、热关断、欠压和电源不良等情况。
该器件采用两线双向串行接口，与I²C标准兼容，工作频率最高可达400 kHz。
A8302采用5 mm×5 mm、32引脚、无铅（Pb）QFN封装（后缀ET），引脚框架采用100%雾锡电镀。

商品特性

集成升压MOSFET、电流感应和补偿功能
通过I²C控制寄存器可配置升压电容选项：陶瓷或电解电容
通过I²C控制寄存器可对两种开关频率进行编程设置（563 kHz和939 kHz）
LNB输出电流限制可在250至950 mA范围内调节
升压峰值电流限制随LNB电流限制设置而变化
早期电源故障（EPF）警告
SINK_DIS位可控制最大输出反向电流
8级可编程LNB输出电压（DAC）
LNB过流限制保护和带自动重启或锁存功能的热关断（TSD）
LNB转换时间可通过外部电容进行配置
内置22 kHz音调振荡器，便于进行DiSEqC音调编码
- 音调生成无需额外的外部元件
诊断功能：PNGx、TDETx、BOOSTxH和EPF
动态音调检测幅度和频率的发送/接收阈值
广泛的保护功能：欠压锁定（UVLO）、热关断（TSD）、过流保护（OCPx）和电源正常（CPOK）
睡眠模式下关断电流<15 μA（典型值）
