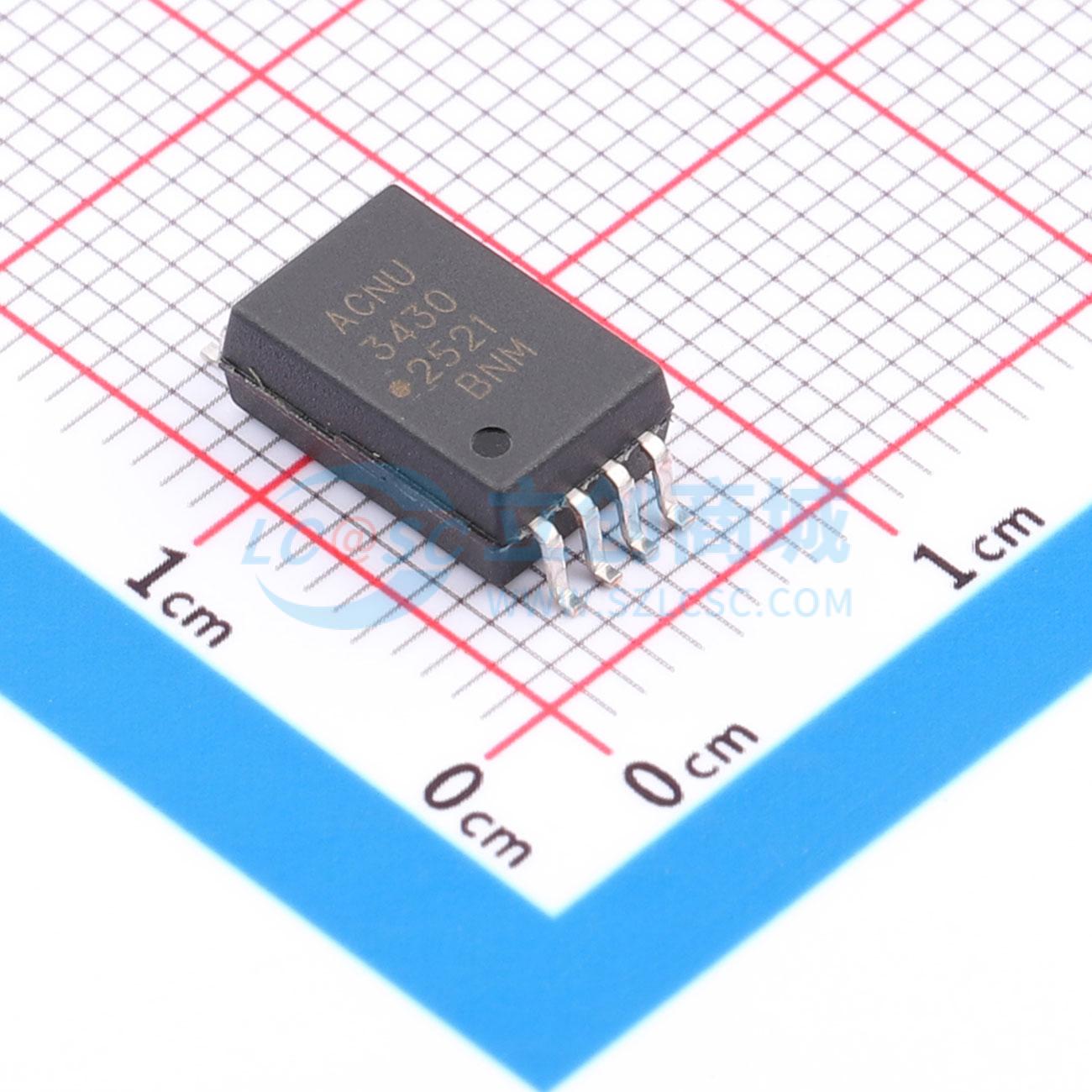

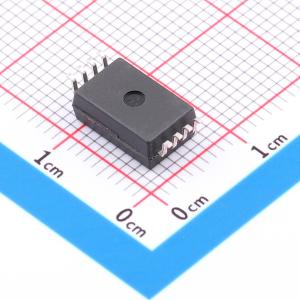

ACNU-3430-500E

品牌名称: Broadcom(博通)
商品型号: ACNU-3430-500E
商品编号: C17380500
商品封装: SOIC-8-9.6mm
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

ACNU-3430是一款采用11毫米SSO8封装的5A栅极驱动光耦合器，专为高压、空间受限的工业应用而设计，例如电机驱动和太阳能逆变器。该封装平台具有11毫米的宽爬电距离和10.5毫米的电气间隙，绝缘电压高达VIORM = 1414 VPEAK，且封装占板面积紧凑，比400密耳的DIP-8封装小40%。ACNU-3430的共模瞬态抗扰度大于100 kV/μs，传播延迟快于150纳秒，支持高频开关，可提高驱动IGBT以及SiC/GaN MOSFET的效率。

商品特性

5.0A最大峰值输出电流
11毫米爬电距离和10.5毫米电气间隙
轨到轨输出电压
带VE参考的负电源欠压锁定
150纳秒最大传播延迟
90纳秒最大传播延迟差
带迟滞的LED电流输入
在VCM = 1500 V时，最小共模抑制比为100 kV/μs
IDD = 5.0mA最大电源电流
带迟滞的欠压锁定保护
宽工作VDD范围：15V至30V
工业温度范围：-40°C至110°C
安全认证：UL认可5000VRMS持续1分钟；CSA；IEC/EN/DIN EN 60747-5-5，VIORM = 1414 Vpeak

应用领域

IGBT/MOSFET栅极驱动
交流和无刷直流电机驱动
可再生能源逆变器
工业逆变器
开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	工作电压	1.45V
	隔离电压(Vrms)	5kV

	属性	参数值
	通道数	1
	工作温度	-40℃~+110℃
	功能特性	内置施密特触发器；欠压锁定
