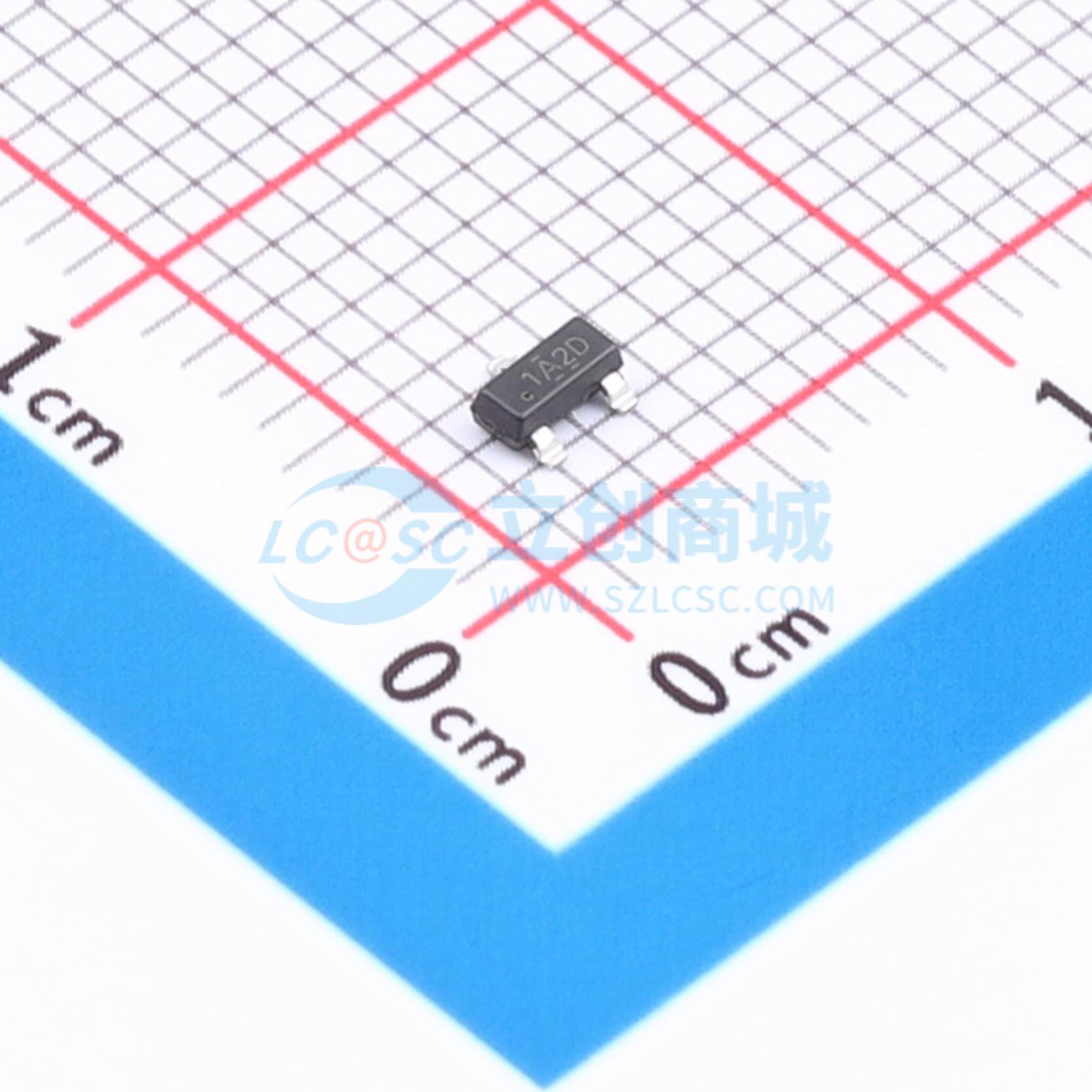

温馨提醒：图片仅供参考，商品以实物为准

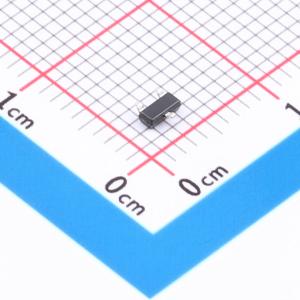

TMAG5231A2DQDBZR

描述: TMAG5231 低功耗、低压（1.65V 至 5.5V）霍尔效应开关
品牌名称: TI(德州仪器)
商品型号: TMAG5231A2DQDBZR
商品编号: C17378950
商品封装: SOT-23-3
包装方式: 袋装
商品毛重: 0.032克(g)

商品参数

商品概述

TMAG5231是第二代低功耗霍尔效应开关传感器，专为优化紧凑型电池供电的消费和工业应用的总系统成本而设计。当施加的磁通量密度超过工作点 (B₀P) 阈值时，设备输出低电压。输出保持低电平，直到磁通量密度降至释放点 (B_RP) 以下，然后设备输出高电压。全极性磁响应使输出对南北磁场都敏感。TMAG5231能够以非常低的电流消耗运行。为实现2 μA的电流消耗，设备以20 Hz的速率进行内部电源循环。TMAG5231有行业标准封装和引脚排列SOT - 23以及X2SON。该设备的V_CC范围为1.65 V至5.5 V，工作温度范围为 - 40℃至125℃。

商品特性

低功耗：
- 10 Hz版本：3 V时为1.3 μA
- 20 Hz版本：3 V时为2 μA
- 216 Hz版本：3 V时为16 μA
1.65 - 5.5 V的V_CC工作电压范围
磁阈值选项（典型B_OP）：
- 1.8 mT，0.6 mT磁滞
- 2.85 mT，1.35 mT磁滞
- 3 mT，0.8 mT磁滞
- 40 mT，6.5 mT磁滞
全极性响应
推挽输出
行业标准封装和引脚排列：
- SOT - 23封装
- X2SON封装
工作温度范围： - 40℃至 + 125℃

应用领域

手机、笔记本电脑或平板电脑保护套感应
电表防篡改检测
电子锁
烟雾探测器
家用电器开合检测
医疗设备
IoT系统
阀门和螺线管位置检测
非接触式诊断或激活

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(3000个/袋，最小起订量 5 个)

个

起订量：5 个3000个/袋

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	霍尔开关
	类型	全极型
	工作电压	1.65V~5.5V
	工作点(Gs)	±3.8mT
	释放点(Gs)	±5Gs

	属性	参数值
	工作温度	-40℃~+125℃
	工作电流	2uA
	采样频率	20Hz
	输出类型	推挽
