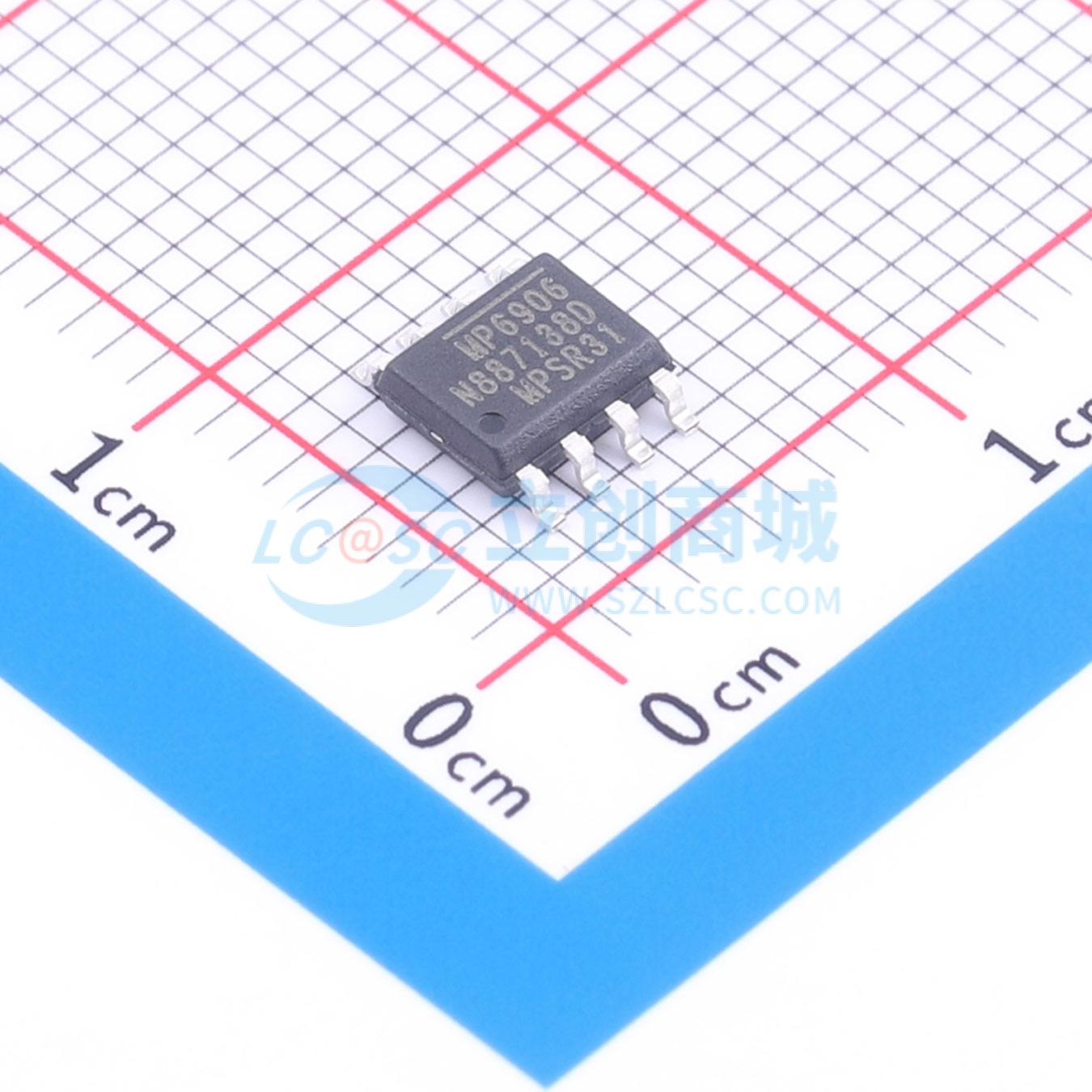

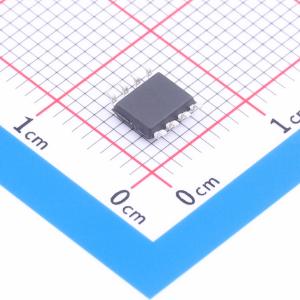

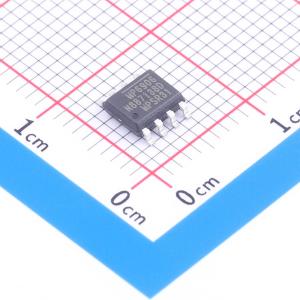

MP6906GS-Z

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MPS(芯源)
商品型号: MP6906GS-Z
商品编号: C17378871
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.178克(g)

商品参数

商品概述

MP6906是一款低压降二极管仿真IC，它与外部开关配合使用，可在高效反激式转换器中替代肖特基二极管。该芯片将外部开关的正向压降调节至约30mV，并在电压变为负值时立即将其关断。 MP6906提供一个SYNC接口，用于接收外部信号以关闭栅极驱动器，从而实现可靠的连续导通模式（CCM）运行。可编程轻载睡眠模式可将IC的静态电流降至150μA。此外，它具有较低的欠压锁定（UVLO）电平，无需额外绕组即可在较低输出电压下工作。轨到轨输出可为外部MOSFET提供更高的驱动电压。 MP6906采用紧凑型SOIC - 8和TSOT23 - 6封装。

商品特性

可与12V标准和5V逻辑电平FET配合使用
快速关断总延迟为25ns
4.2V~35V宽VDD工作范围
30mV VDS调节功能
轻载模式下静态电流为150μA
支持不连续导通模式（DCM）和准谐振运行
用于CCM运行的SYNC接口
支持高端和低端整流
在典型笔记本适配器中可节省高达1.5W的功率
SOIC - 8和TSOT23 - 6封装

应用领域

工业电源系统
分布式电源系统
电池供电系统
反激式转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	4.2V~35V
