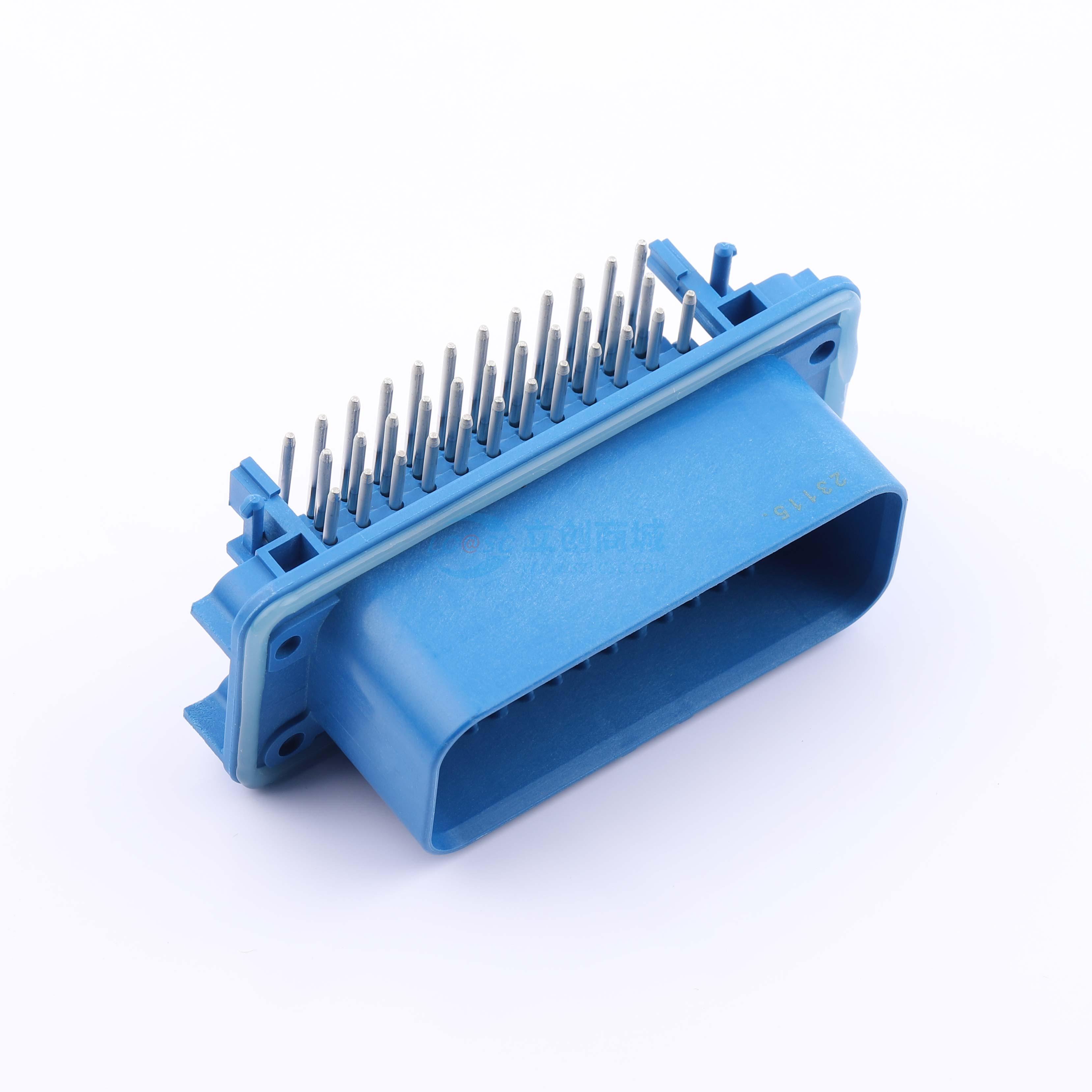

1-776163-5
间距:4mm
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- 1-776163-5
- 商品编号
- C17378321
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 14.285714克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | - | |
| 间距 | 4mm | |
| 总PIN数 | 35P | |
| 排数 | 3 | |
| 每排PIN数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 行距 | 4mm | |
| 触头材质 | 黄铜 | |
| 工作温度 | -40℃~+125℃ | |
| 额定电压 | 250V | |
| 颜色 | 蓝色 |
商品概述
建议的安装螺丝尺寸为2.50 - 3.00mm [0.099 - 0.118英寸]自攻螺纹成型螺丝，如Delta PT，拧紧扭矩为0.6 - 0.8 N·m。客户应测试螺丝尺寸和类型，以验证其在应用中的选择。 此位置使用5位日期代码，前2位表示年份，中间2位表示周数，最后1位表示日期。 外壳颜色在机械上进行了匹配，仅能与相同颜色的插头组件配合。 材料：插头外壳 - 玻璃填充PBT；引脚 - 镀锡或镀金黄铜；垫圈 - 硅胶。 插头与使用卷带式端子770520或散装端子770854的插头组件776164相匹配。 推荐用于最大厚度为5.0的面板的安装孔布局。 推荐用于厚度为1.57的印刷电路板的布局。 如果厚度大于2.0，Z - Z截面可选结构，比例6:1。 确保插头在拧紧到最终扭矩之前，四周与面板表面齐平。
