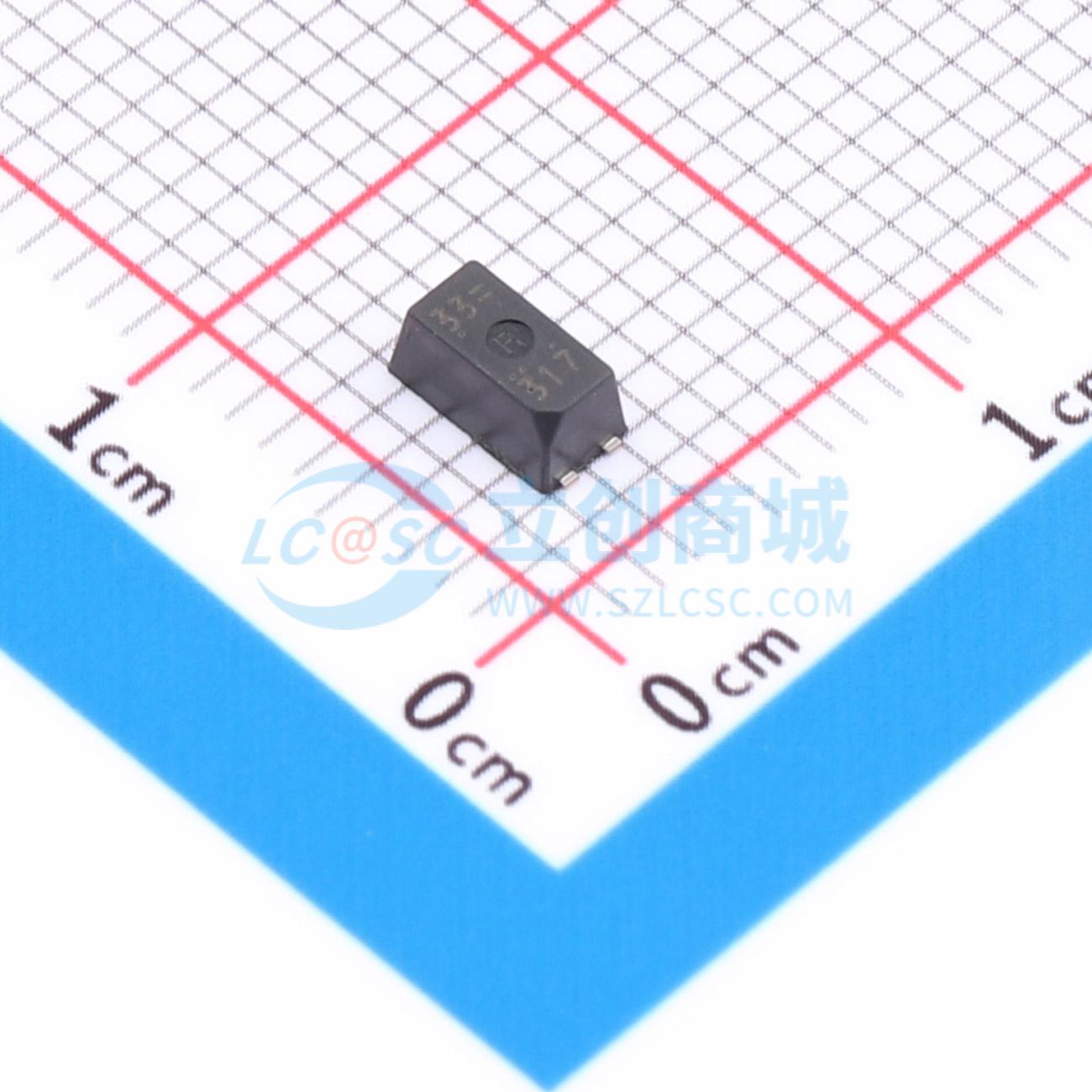

温馨提醒：图片仅供参考，商品以实物为准
PS2933-1-V-F3-AX
DC 2.5kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一种光耦合隔离器，在一个封装中包含一个砷化镓发光二极管和一个NPN硅光电晶体管，适用于高密度安装应用。提供了一种超小型扁平引脚封装，与PS28xx系列相比，安装面积减少了约30%。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2933-1-V-F3-AX
- 商品编号
- C17374335
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 60mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 350V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1V@1mA,2mA | |
| 上升时间(tr) | 20us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 400% | |
| 电流传输比(CTR)最大值/饱和值 | 4500% | |
| 总功耗(Pd) | 160mW | |
| 正向电流(If) | 50mA |
商品概述
PS2933-1是一款光耦合隔离器，在一个封装中集成了一个砷化镓（GaAs）发光二极管和一个NPN硅光电晶体管，适用于高密度安装应用。 该产品采用超小型扁平引脚封装，与PS28xx系列相比，安装面积减少约30%。
商品特性
- 超小型扁平引脚封装（4.6（长）×2.5（宽）×2.1（高）mm）
- 集电极 - 发射极电压高（Vceo = 350 V）
- 隔离电压高（BV = 2500 Vr.r.s.）
- 安全标准：
- 获UL认证：UL1577，单一保护
- 获BSI认证：BS EN 62368-1，附加绝缘
- 获VDE认证：DIN EN 60747-5-5（可选）
应用领域
- 混合集成电路
- 电话
- 交换设备
- 传真机
