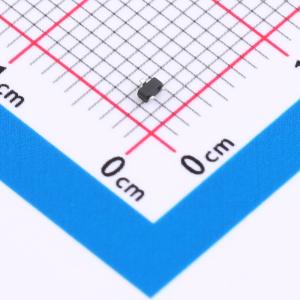

温馨提醒：图片仅供参考，商品以实物为准
DTC115EE3HZGTL
50V 100mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- DTC115EE3HZGTL
- 商品编号
- C17371316
- 商品封装
- SC-75(SOT-416)
- 包装方式
- 编带
- 商品毛重
- 0.163333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 150mW | |
| 晶体管类型 | - | |
| 直流电流增益(hFE) | 82 | |
| 射基极击穿电压(Vebo) | - | |
| 最小输入电压(VI(on)) | 3V@1mA,0.3V |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | 500mV@100uA,5V | |
| 输出电压(VO(on)) | 300mV@5mA,0.25mA | |
| 输入电阻 | 130kΩ | |
| 电阻比率 | 1.2 | |
| 工作温度 | - | |
| 集射极饱和电压(VCE(sat)) | - | |
| 特征频率(fT) | 250MHz | |
| 集电极截止电流(Icbo) | - |
商品特性
- 内置偏置电阻，R1 = R2 = 100 kΩ
- 内置偏置电阻可在不连接外部输入电阻的情况下配置反相器电路（见内部电路）
- 操作时只需设置开/关条件，使电路设计变得简单
- 互补PNP类型：DTA115EE3 HZG
应用领域
- 反相器
- 接口
- 驱动器
