- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

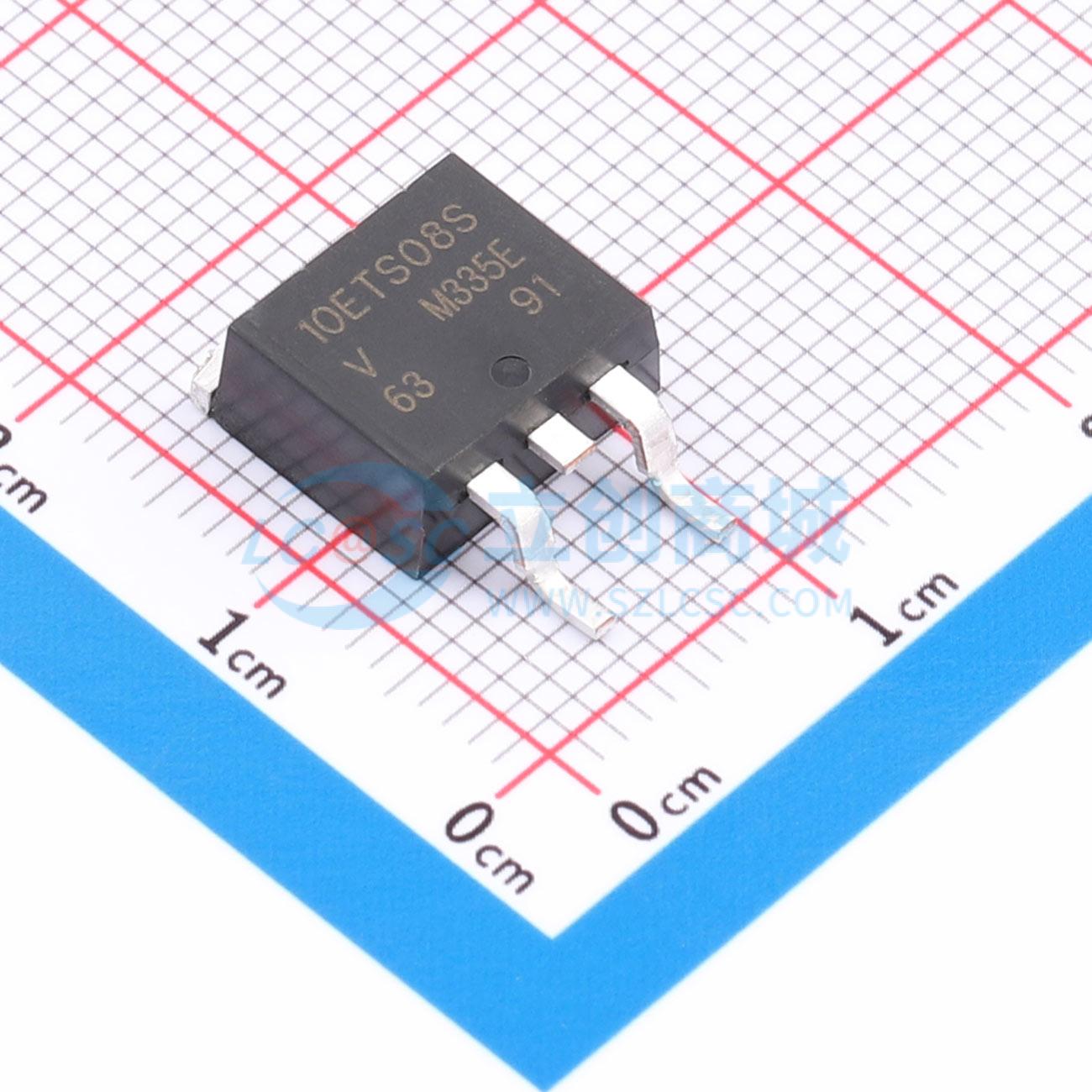

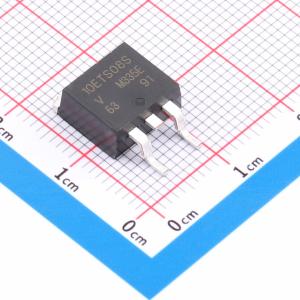

VS-10ETS08STRL-M3
800V 10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 经过优化，具有极低的正向压降和适度的泄漏电流。采用的玻璃钝化技术可使产品在高达150℃的结温下可靠运行。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-10ETS08STRL-M3
- 商品编号
- C17370848
- 商品封装
- TO-263AB
- 包装方式
- 编带
- 商品毛重
- 1.832克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 整流电流 | 10A | |
| 直流反向耐压(Vr) | 800V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.1V@10A | |
| 非重复峰值浪涌电流 (Ifsm) | 160A | |
| 反向电流(Ir) | 50uA | |
| 工作结温范围 | -40℃~+150℃ |
商品概述
VS-10ETS..S-M3整流器系列针对极低正向压降进行了优化，同时具有适度的漏电流。所采用的玻璃钝化技术可在高达150℃的结温下可靠运行。当安装在1平方英寸（650平方毫米）、4盎司（140微米）铜的FR - 4或G - 10材料PCB上时热阻为40℃/W。
商品特性
- 符合J - STD - 020标准的MSL 1级，LF最大峰值温度为245℃
- 玻璃钝化颗粒芯片结
- 根据JEDEC - JESD 47进行设计和鉴定
应用领域
输入整流、Vishay开关和输出整流器（采用相同封装外形）
