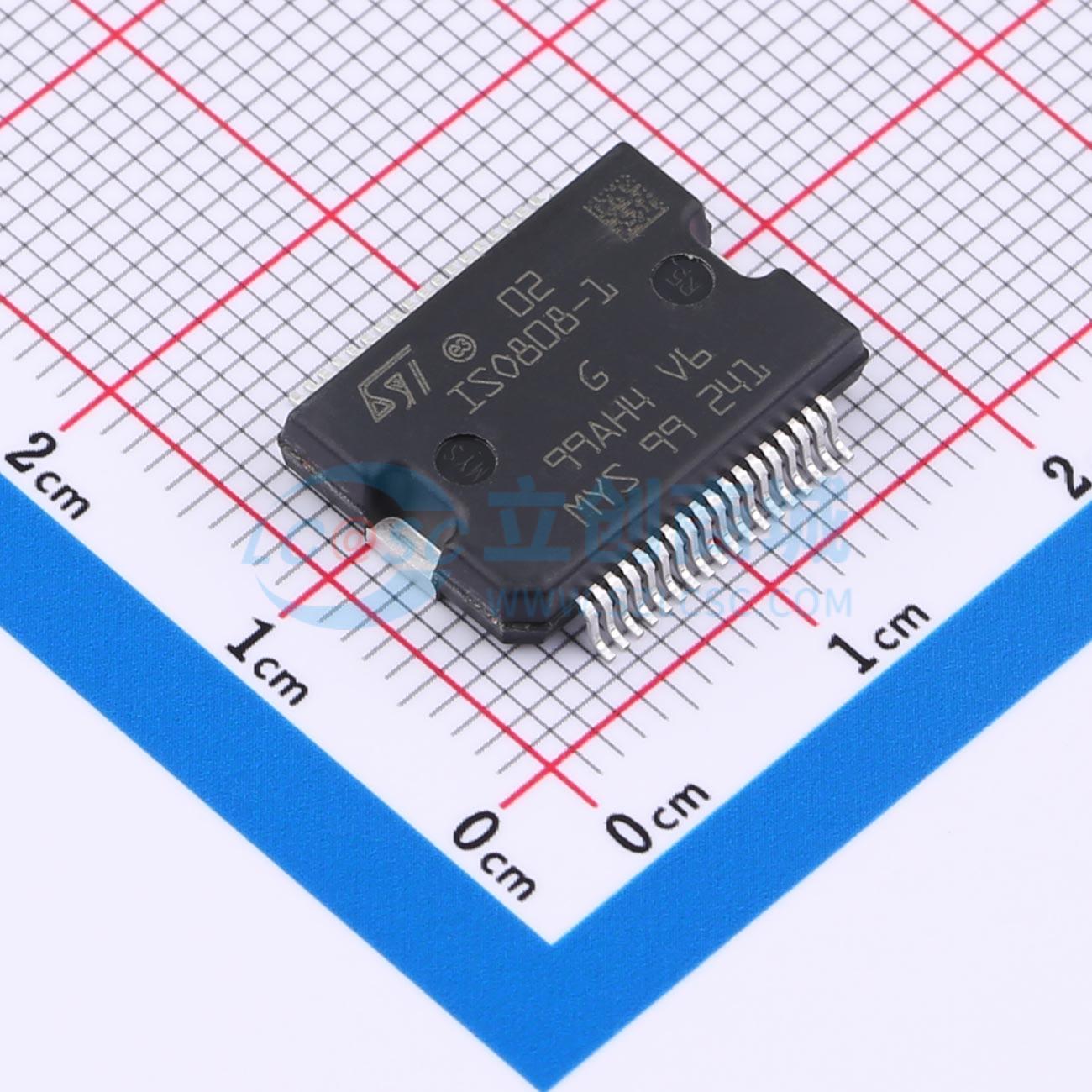

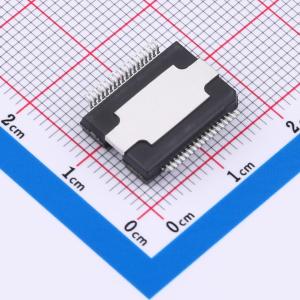

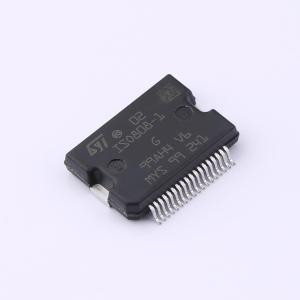

ISO808TR-1

ISO808和ISO808 - 1是具有低电源电流的8通道电流隔离驱动器。每个驱动器包含2个独立的电流隔离电压域（VCC和VDD分别用于处理和控制逻辑级）。这些IC旨在驱动一侧接地的任何类型负载。 每个通道独立的有源通道电流限制（OVL）与热关断（OVT）相结合，可保护器件免受过载影响。 内置热关断功能可保护每个通道免受过温和过载影响：每个过热通道在其结温触发保护阈值（TJSD）后自动关闭。如果其结温降至重启阈值（TJR）以下，通道将重新开启。 额外的外壳温度传感器可保护整个芯片免受过温影响（OVC事件）：如果外壳温度触发TCSD阈值，则过载通道将关闭，仅当外壳温度降至复位阈值（TCR）时才会重启。未过载的通道将继续正常运行。 新增功能包括接地丢失保护、VCC和VDD欠压锁定（带迟滞）以及看门狗。 内部电路提供一个或线连接的非锁存OVT，并通过公共FAULT指示引脚报告。 FAULT是一个开漏、低电平有效、故障指示引脚。 同步控制模式（通过独立驱动SYNC和LOAD引脚）用于减少输出抖动，并同时驱动不同器件的输出。

• VCC(AMR) = 45 V
• 宽处理侧工作范围：VCC = 9.2至36 V
• 每通道RDS(on) = 0.125 Ω（典型值）
• 感性负载快速去磁：VDEMAG(典型值) = VCC - 54V
• 每通道处理侧工作电流：|SO808|OUT < 0.7 A，|SO808 - 1|log = 1A
• 处理侧和逻辑侧电源电流低
• 欠压关断，具有自动重启和迟滞功能
• 逻辑侧5 V和3.3 V TTL/CMOS以及与MCU兼容的I/O
• 公共输出使能/禁用引脚
• 用于禁用IC输出的复位功能
• 高共模瞬态抗扰度
• 输出通道短路保护：ILIM(最小值) = 0.7 A，ILIM(最小值) = 1 A
• 每通道过温保护，各通道热独立
• 外壳过温保护
• 过压保护（VCC钳位）
• 接地丢失和VCC保护
• 公共故障开漏诊断

• 可编程逻辑控制
• 工业PC外设输入/输出
• 数控机床
• 各类负载（电阻性、电容性、电感性）驱动器
