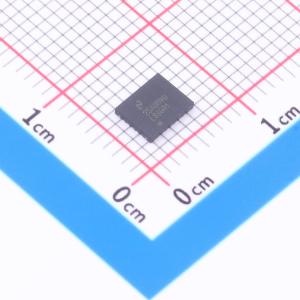

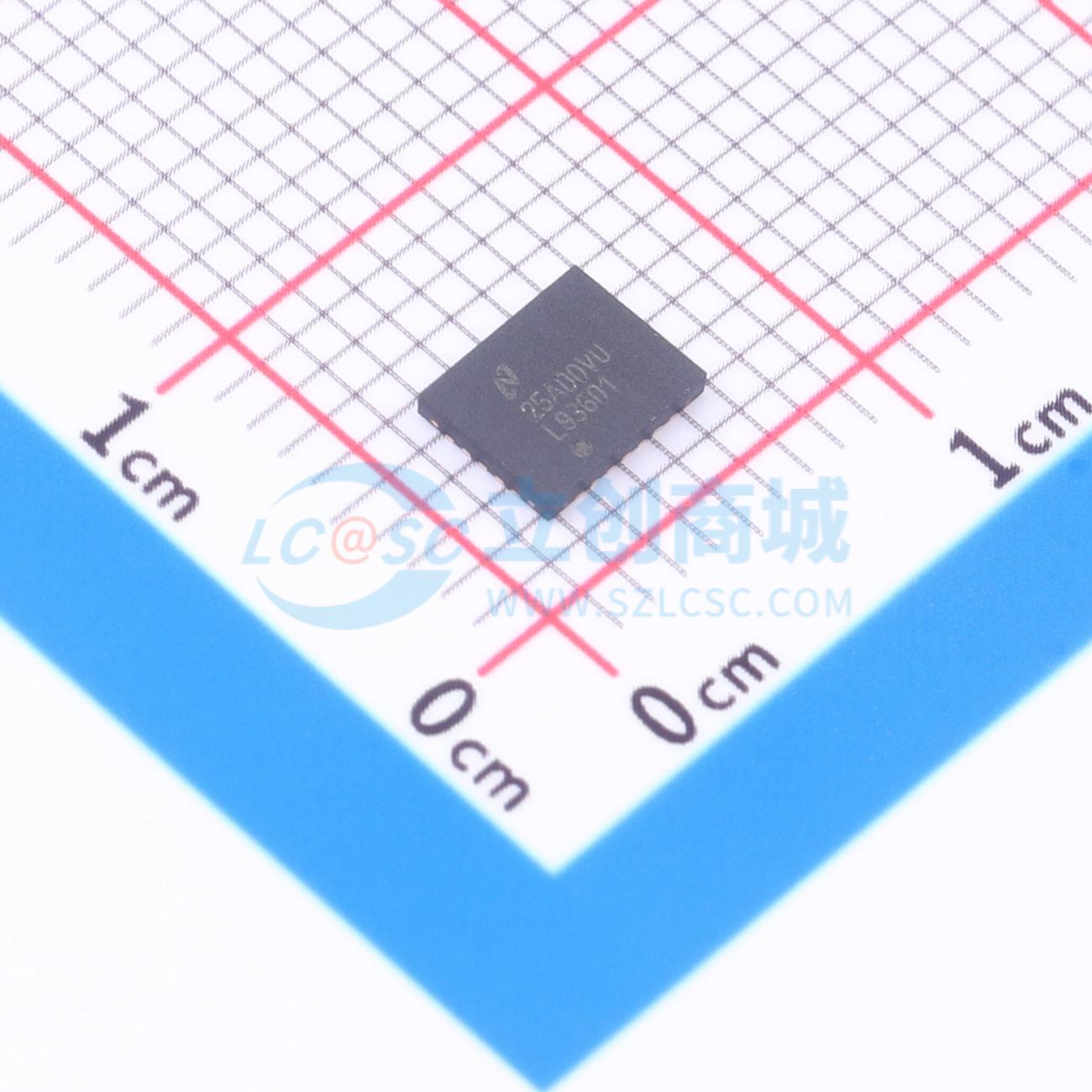

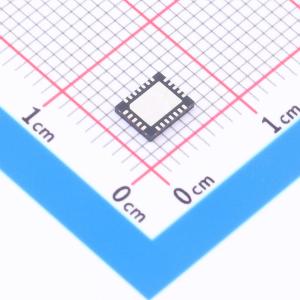

LMP93601NHZR

LMP93601低噪声高增益3通道热电堆传感器AFE

描述: LMP93601 是一款优化的模拟前端(AFE)，适用于最多16 x 16的热电堆阵列和热电堆质量流量传感器。该AFE结合了出色的噪声性能、低偏移电压、高增益和低功耗。
品牌名称: TI(德州仪器)
商品型号: LMP93601NHZR
商品编号: C17369769
商品封装: WQFN-24(4x5)
包装方式: 编带
商品毛重: 0.081666克(g)

商品参数

	属性	参数值
	工作温度	-25℃~+85℃
	通道数	3
	功能特性	上电复位；可编程增益；多路复用器；内部基准源；故障检测

商品概述

LMP93601是一款优化的模拟前端（AFE），适用于高达16 x 16的占位检测热电堆阵列和热电堆质量流量传感器。该AFE在监测热电堆传感器的理想采样率下，兼具出色的噪声性能、低失调电压、高增益和低功耗。 LMP93601是一款精密的16位模数转换器（ADC），采用无引脚WQFN - 24封装。该器件具有三个差分抗电磁干扰（EMI）输入、一个低噪声、高增益的可编程增益放大器（PGA）、一个电平转换电压源、一个内部基准和一个可编程采样率。LMP93601集成了众多功能，并可通过SPI兼容接口进行简单控制，便于对热电堆传感器信号进行精密测量。

商品特性

高增益，可编程至4096
低增益误差漂移，< 10 ppm/℃
低失调电压和漂移；1 μV，50 nV/℃
低输入偏置电流，1.3 nA
低输入失调电流，120 pA
用于电平转换的VCM输出信号，AVDD/3 三个差分抗EMI输入
16位ΔΣ模数转换器
低噪声性能，有效位数（ENOB）15.3位
四种输出数据速率，最高可达1.3 kSPS
用于ADC的内部电压基准
SPI接口传输速率，20 MHz
欠压检测
PGA过范围检测
独立的模拟和数字电源，2.7至5.5 V
低电流消耗，1.1 mA
低功耗关断模式，< 0.1 μA
工作温度 -25至85 ℃

应用领域

热电堆阵列测量
热电堆流量测量
桥式传感器接口
手势识别

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟前端(AFE)
	分辨率(位)	16位
	工作电压	2.7V~5.5V
	信噪比	80dB
