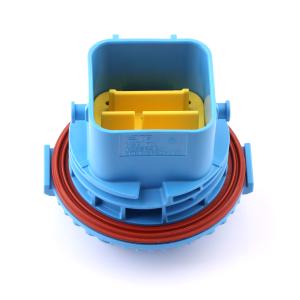

描述: 20位母端连接器包含6部分(TPA、密封圈、塑壳、密封垫、后盖、CPA(可选项))。TPA用来提供端子插入塑胶后的位置保证,及锁紧周向密封圈。密封圈可以提供Plug与Rec.装配后的密封保护。塑壳可以保护端子,固定端子位置,提供固定方式及用不同Coding防错。密封垫可提供连接器和导线的密封保护。后盖用来固定和保护密封垫。CPA是用来卡住塑壳上的卡扣,防止塑壳脱扣。此类产品有A、B、C、D 4种CODING,各种CODING间的housing和后盖零件的颜色及结构存在差异,以防误插,请根据不同的coding对应装配(即公端CODING A装配母端CODING A)。
品牌名称: TE Connectivity(泰科电子)
商品型号: 2-2366509-4
商品编号: C17366916
包装方式: 盒装
商品毛重: 62.5克(g)

商品参数

商品概述

20位母端连接器包含6部分，分别为TPA、密封圈、塑壳、密封垫、后盖和CPA（可选项）。TPA用于提供端子插入塑胶后的位置保证并锁紧周向密封圈；密封圈用于提供公母端连接器装配后的密封保护；塑壳用于保护端子、固定端子位置、提供固定方式以及进行编码防错；密封垫用于提供连接器和导线的密封保护；后盖用于固定和保护密封垫；CPA用于卡住塑壳上的卡扣，防止塑壳脱扣。此类产品有A、B、C、D 4种编码，不同编码的塑壳和后盖零件在颜色和结构上存在差异，以防误插，需根据不同编码对应装配。若插入力过大，需确认是否装错产品，避免错插时过度用力导致产品损坏，若产品损坏需更换后再进行装配。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	胶壳(线对板/线对线)
	插孔结构	6x8P
	排数	6
	每排PIN数	8
	颜色	蓝色

	属性	参数值
	是否带锁扣	不带锁扣
	是否带翅	不带翅
	塑料材质	玻纤增强PBT
	工作温度	-40℃~+125℃
