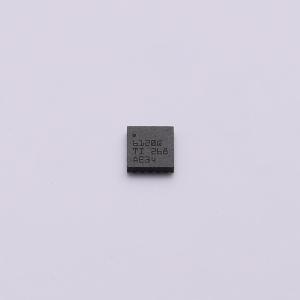

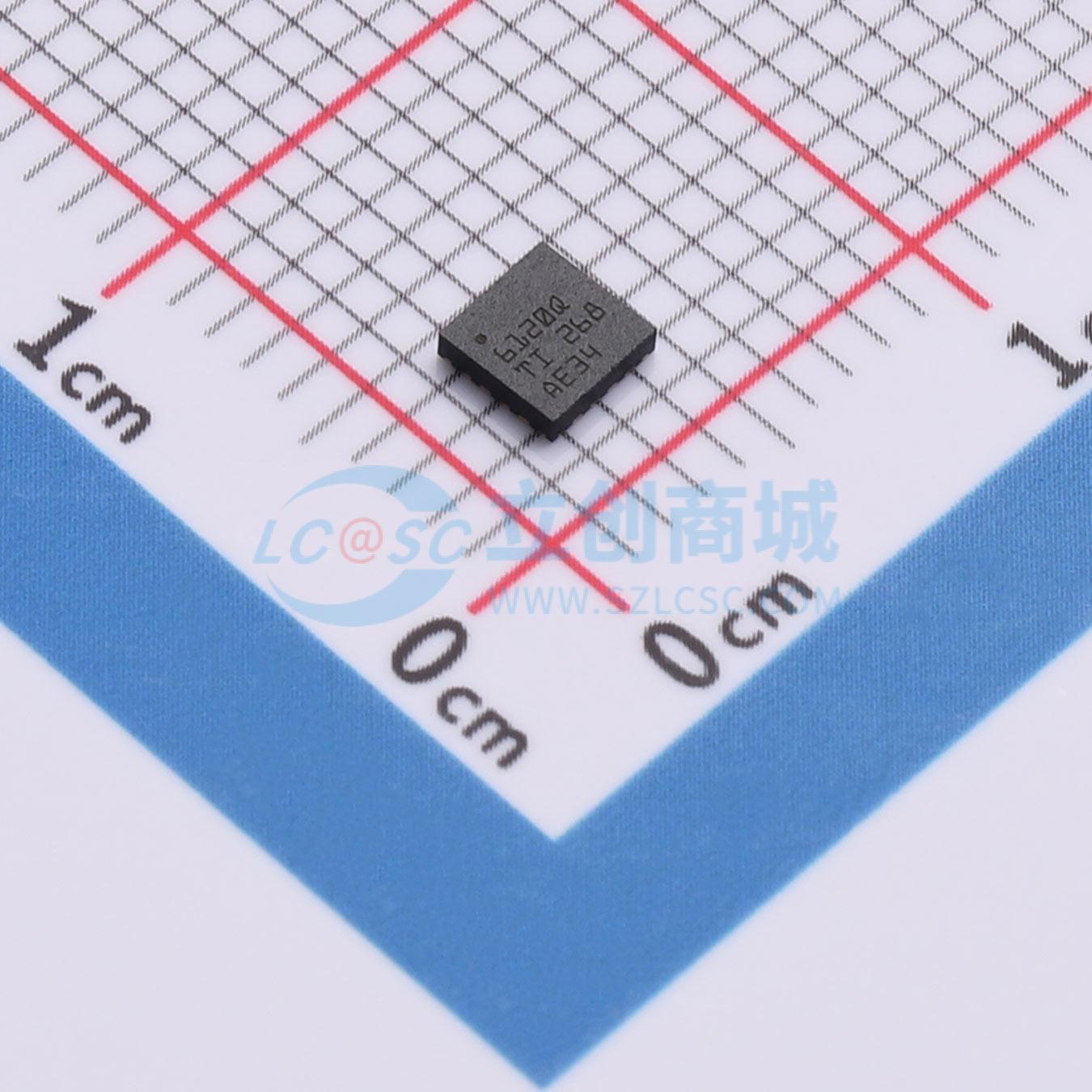

PCM6120QRTERQ1

PCM6120-Q1是一款高性能音频模数转换器（ADC），支持对多达两个模拟通道或四个数字通道进行同步采样，适用于脉冲密度调制（PDM）麦克风输入。该器件支持线路和麦克风输入，并允许单端和差分输入配置。该器件集成了可编程通道增益、数字音量控制、可编程麦克风偏置电压、锁相环（PLL）、可编程高通滤波器（HPF）、双二阶滤波器、低延迟滤波模式，支持高达768 kHz的采样率。该器件支持时分复用（TDM）、I²S或左对齐（LJ）音频格式，并可通过I²C接口进行控制。这些集成的高性能特性，加上能够由3.3 V或1.8 V单电源供电，使该器件成为远场麦克风录音应用中空间受限音频系统的理想选择。 PCM6120-Q1的工作温度范围为-40℃至+125℃，采用20引脚WQFN封装。

• 多通道高性能ADC：
  • 2通道模拟麦克风或线路输入
  • 4通道数字PDM麦克风
  • 最多2个模拟和最多2个数字麦克风通道
• ADC线路和麦克风差分输入性能：
  • 动态范围（DR）：
    • 启用动态范围增强器（DRE）时为123 dB
    • 禁用DRE时为113 dB
  • 总谐波失真加噪声（THD + N）：–95 dB
• ADC通道求和模式，DR性能：
  • 禁用DRE，2通道求和时为116 dB
• ADC输入电压：
  • 差分，2·VRMS满量程输入
  • 单端，1·VRMS满量程输入
• ADC采样率（fS） = 8 kHz至768 kHz
• 可编程通道设置：
  • 通道增益：0 dB至42 dB，步长0.5 dB
  • 数字音量控制：-100 dB至27 dB
  • 增益校准分辨率为0.1 dB
  • 相位校准分辨率为163 ns
• 可编程麦克风偏置或电源电压生成
• 低延迟信号处理滤波器选择
• 可编程HPF和双二阶数字滤波器
• 自动增益控制器（AGC）
• 语音活动检测（VAD）
• I²C控制接口
• 集成高性能音频PLL
• 自动时钟分频器设置配置
• 音频串行数据接口：
  • 格式：TDM、I²S或左对齐（LJ）
  • 字长：16位、20位、24位或32位
  • 主或从接口
• 单电源供电：3.3 V或1.8 V
• I/O电源供电：3.3 V或1.8 V
• 1.8 V AVDD电源的功耗：
  • 采样率为48 kHz时，每通道9.5 mW

• 汽车主动降噪
• 汽车主机
• 后排座椅娱乐系统
• 数字驾驶舱处理单元
• 远程信息处理控制单元
