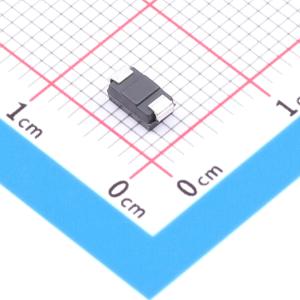

VS-E7MH0112-M3/I

超快速恢复整流器，具有低正向压降、低漏电流和软恢复特性，适用于钳位、缓冲和续流应用

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: VISHAY(威世)
商品型号: VS-E7MH0112-M3/I
商品编号: C17357870
商品封装: DO-214AC(SMA)
包装方式: 编带
商品毛重: 0.107克(g)

商品参数

商品概述

先进的超快速恢复整流器，专门设计用于优化正向电压降和超快速恢复时间。平面结构和铂掺杂寿命控制确保了最佳的整体性能、耐用性和可靠性。这些器件旨在用作反激式辅助电源中的钳位、缓冲和续流二极管，高压MOSFET和IGBT驱动器的自举和去饱和二极管，以及Cuk和SEPIC电路中用于LED照明的高频整流器。它们极其优化的存储电荷和低恢复电流可最大限度地减少开关损耗，并降低开关元件的功耗。

商品特性

超快速恢复时间，降低Qrr，软恢复
最高工作结温175°C
适用于输出和缓冲操作
低正向电压降
低漏电流
符合J-STD-020的MSL 1级，LF最大峰值260°C
符合JESD 201 2类晶须测试

应用领域

反激式辅助电源、高压MOSFET和IGBT驱动器、LED照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	开关二极管
	二极管配置	1个独立式
	耗散功率(Pd)	-
	整流电流	1A
	直流反向耐压(Vr)	1.2kV

	属性	参数值
	正向压降(Vf)	1.8V@1A
	非重复峰值浪涌电流 (Ifsm)	-
	反向电流(Ir)	5uA@1200V
	反向恢复时间(Trr)	75ns
	工作结温范围	-55℃~+175℃
