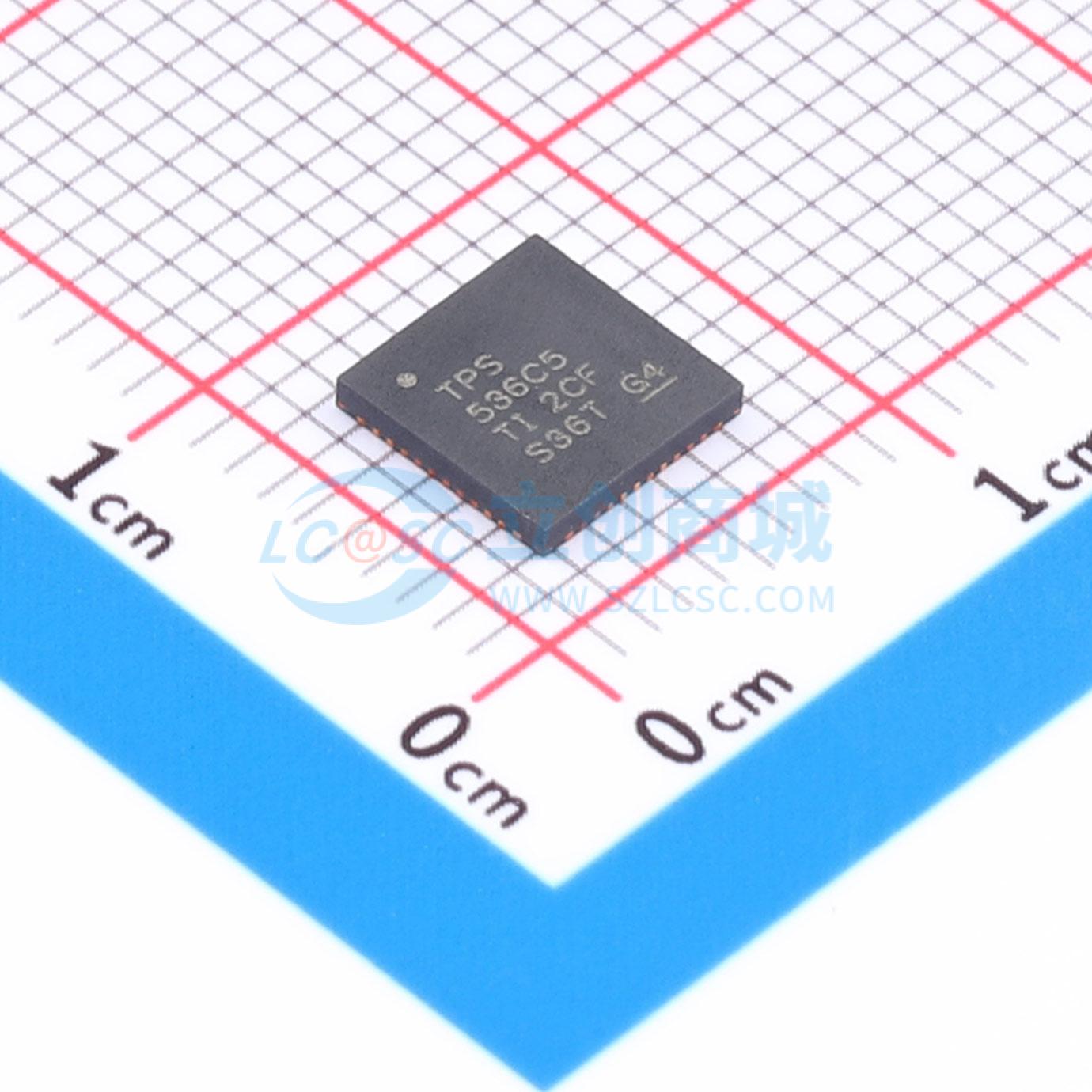

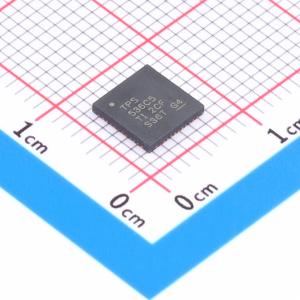

TPS536C5RSLR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS536C5RSLR
商品编号: C17353033
商品封装: VQFN-48(6x6)
包装方式: 编带
商品毛重: 0.410322克(g)

商品参数

	属性	参数值
	商品目录	专业电源管理(PMIC)

	属性	参数值
	功能特性	可调限流；外部补偿；轻载高效模式

商品概述

TPS536C5是一款完全符合AMD SVI3标准的双通道降压控制器，内置非易失性存储器（NVM）和PMBus接口，并且与TI NexFET智能功率级完全兼容。诸如带有下冲抑制（USR）的D - CAP+架构等先进控制特性可提供快速瞬态响应、低输出电容和良好的均流性能。该器件还提供新颖的相位交错策略和动态相位切换功能，以提高不同负载下的效率。对VCORE压摆率和电压定位的可调控制完善了AMD SVI3的特性。此外，该器件支持PMBus通信接口，可向系统报告电压、电流、功率、温度和故障状态的遥测数据。所有可编程参数都可通过PMBus接口进行配置，并可存储在NVM中作为新的默认值，以减少外部元件数量。

TPS536C5器件采用热增强型48引脚QFN封装，工作温度范围为 - 40°C至125°C。

商品特性

输入电压范围：4.5 V至17 V
输出电压范围：0.25 V至5.5 V
双输出支持N + M ≤ 12相，M ≤ 6相
支持原生跨电感电压调节器（TLVR）拓扑
符合AMD SVI3标准
增强型D - CAP+控制，可提供卓越的瞬态性能和出色的动态均流
可编程环路补偿
灵活的相位触发顺序
各相电流校准和报告
动态相位切换，可编程电流阈值，用于优化轻载和重载时的效率
快速相位添加，用于减少下冲
无驱动器配置，用于高效高频开关
与TI NexFET功率级完全兼容，适用于高密度解决方案
精确、可调的电压定位
专利的AutoBalance相电流平衡
可选的每相电流限制
PMBus系统接口，用于遥测电压、电流、功率、温度和故障状态
6.00 × 6.00 mm，48引脚，0.4 mm间距，QFN封装

应用领域

机架服务器
微服务器和塔式服务器
高性能计算
基带单元（BBU）
