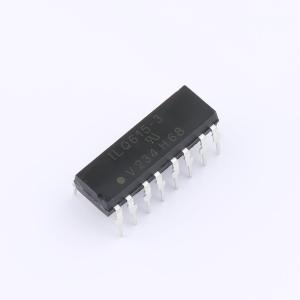

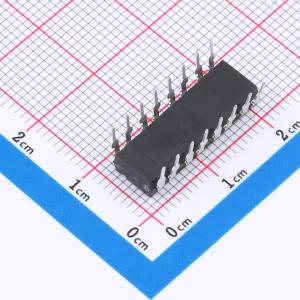

ILQ615-3

光电耦合器，光电晶体管输出（双通道、四通道）

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ILD615、ILQ615 是多通道光电晶体管光耦合器，采用砷化镓红外发光二极管（IRED）发射器和高增益 NPN 光电晶体管。这些器件采用上下引线框架光耦合和双塑封绝缘技术制造，耐受测试电压达 7500 V 交流峰值，工作电压为 1700 Vrms。经过分档的最小/最大和线性电流传输比（CTR）特性使这些器件非常适合用于直流或交流电压检测
品牌名称: VISHAY(威世)
商品型号: ILQ615-3
商品编号: C17351875
商品封装: DIP-16
包装方式: 管装
商品毛重: 2.65克(g)

商品参数

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	AC,DC
	输出类型	光电三极管
	正向压降(Vf)	1.15V
	输出电流	50mA
	隔离电压(Vrms)	4.42kV
	直流反向耐压(Vr)	6V
	负载电压	70V
	输出通道数	4

	属性	参数值
	上升时间(tr)	2us
	下降时间	2us
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	100%
	电流传输比(CTR)最大值/饱和值	200%
	总功耗(Pd)	250mW
	正向电流(If)	60mA
	功能特性	-

商品概述

ILD615、ILQ615 是多通道光电晶体管光耦合器，采用 GaAs 红外发光二极管 (IRED) 发射器和高增益 NPN 光电晶体管。这些器件采用上下引线框架光耦合和双塑封绝缘技术制造，可承受 7500 V 交流峰值测试电压，工作电压为 1700 VRMS。分档的最小/最大和线性电流传输比 (CTR) 特性使这些器件非常适合直流或交流电压检测。取消光电晶体管基极连接可增强对许多工业控制环境中瞬态电噪声的抗扰能力。由于保证了最大非饱和和饱和开关特性，ILD615、ILQ615 可用于中速数据输入/输出和控制系统。分档的最小/最大 CTR 规格便于进行电平检测和开关应用的最坏情况接口计算。在 IF = 1 mA 时保证的 CTR 增强了与 CMOS 逻辑的接口性能。

商品特性

通道间占位面积相同
双通道和四通道封装特点：
- 减少电路板空间
- 降低引脚和元件数量
- 通道间 CTR 匹配更好
- 改善共模抑制
双塑封封装的隔离额定电压为 4420 VRMS

数据手册PDF

放大查看下载PDF
