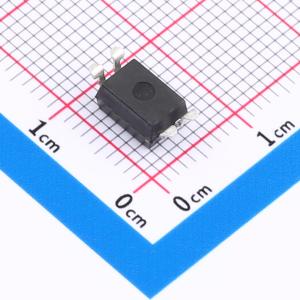

温馨提醒：图片仅供参考，商品以实物为准
PS2501AL-1-F3-A
DC 5kV
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PS2501A - 1和PS2501AL - 1是光耦合隔离器，包含一个砷化镓发光二极管和一个NPN硅光电晶体管，具有出色的性价比。PS2501A - 1采用塑料双列直插式封装（Dual In - line Package，DIP），PS2501AL - 1为用于表面贴装的弯引脚型（鸥翼型）。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- PS2501AL-1-F3-A
- 商品编号
- C17349957
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.30297克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 30mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 130mV@10mA,2mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 150mW | |
| 正向电流(If) | 30mA |
应用领域
- 电源供应
- 电话/传真
- FA/OA设备
- 可编程逻辑控制器
