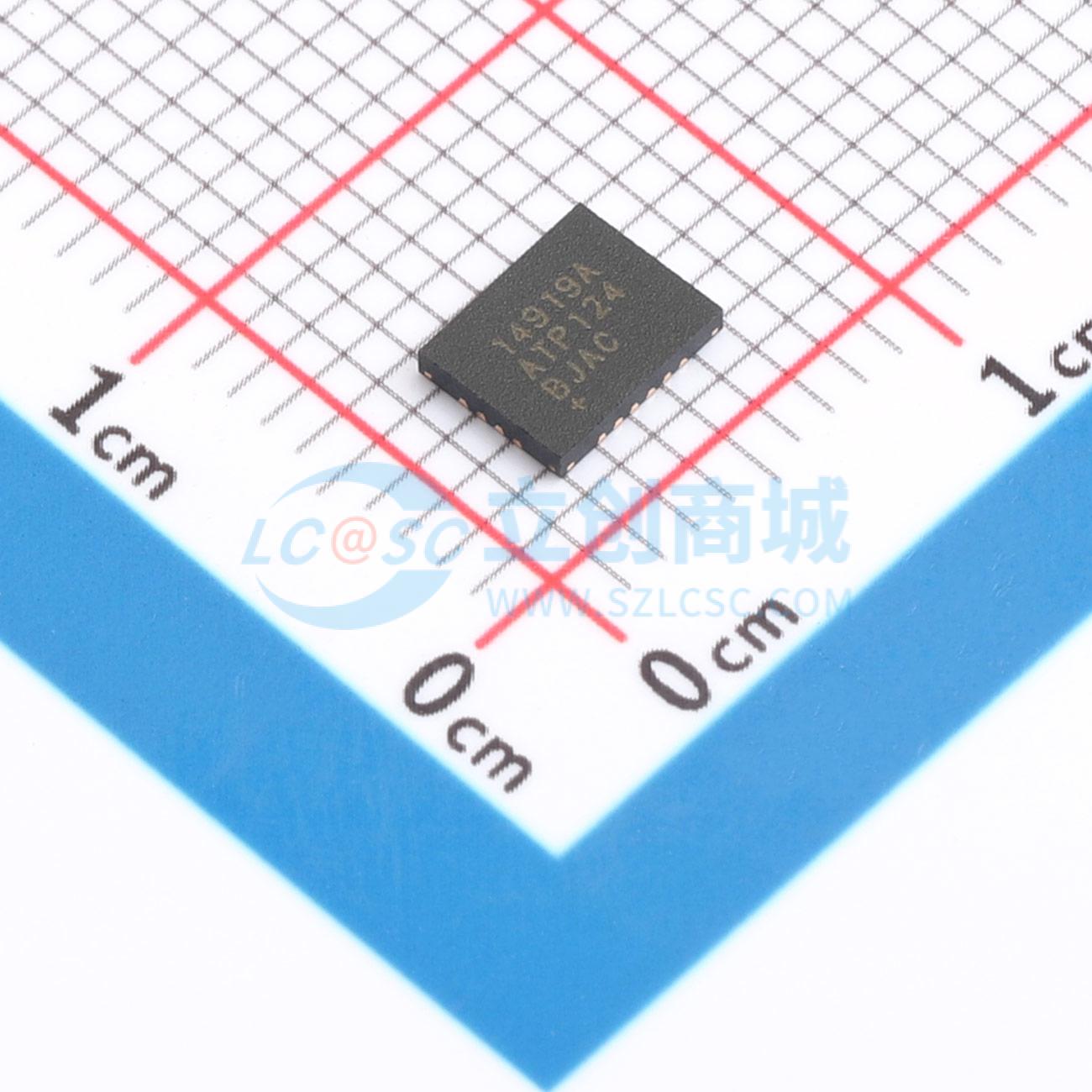

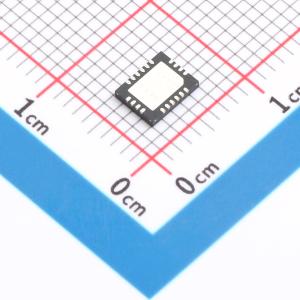

温馨提醒：图片仅供参考，商品以实物为准

MAX14919AATP+T

工业防护型，四通道低侧开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX14919/MAX14919A 工业防护型四通道低边开关的特点是，每通道导通电阻（R o N）典型值为 140mΩ，集成了 ±1kV/42Ω 浪涌保护，可实现稳定运行。通过电阻设置的精确限流功能，可确保工作电流在 100mA 至 800mA 范围内。利用 2 倍浪涌负载电流选项，可支持需要大启动电流或浪涌电流的负载
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14919AATP+T
商品编号: C17347297
商品封装: TQFN-20(4x5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MAX14919/MAX14919A工业防护型四通道低侧开关的特点是，每通道导通电阻（Rₒₙ）为140mΩ（典型值），并集成了±1kV/42Ω浪涌保护，确保可靠运行。通过电阻可设置精确的限流功能，保证工作电流范围在100mA至800mA之间。借助2倍浪涌负载电流选项，可支持需要大启动电流或浪涌电流的负载。输出端可并联以实现更高的负载电流。四个开关采用引脚控制，可实现高达500kHz的简单快速切换。 MAX14919/MAX14919A具备反向电流检测功能。MAX14919通过驱动外部FET为非容性负载实现反向电流保护。MAX14919A具有反向电流指示功能。利用内部高压钳位电路可快速关断感性负载。开关具备短路和过载保护功能。 MAX14919/MAX14919A四通道低侧开关提供6.5mm×6.4mm封装尺寸的20引脚TSSOP封装和4mm×5mm封装尺寸的20引脚TQFN封装，工作温度范围为-40℃至+125℃。

商品特性

5V或7V至60V电源电压
每个输出端800mA负载电流
集成5V/30mA线性稳压器
逻辑电源输入范围为1.62V（最小值）至5.5V（最大值）
5V至48V负载电压范围
高达500kHz的开关频率
10ms内2倍浪涌负载电流选项，降低功耗和散热
每通道140mΩ（典型值）导通电阻
1.7mA（典型值）电源电流
可设置负载电流限制
坚固的设计特性
内部感性能量钳位电压为55V（典型值）
短路保护
针对负载电源错接的反向电流检测
±1kV/42Ω、8μs/20μs浪涌保护
±8kV接触式和±25kV空气间隙静电放电保护
-40℃至+125℃工作环境温度
故障指示功能：
热过载
反向负载电流检测
V₅电源欠压锁定
紧凑的20引脚、6.5mm×6.4mm TSSOP封装
紧凑的20引脚、4mm×5mm TQFN封装

应用领域

工业数字输出
继电器和螺线管驱动器
PLC和DCS系统电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	驱动通道数	4
	工作电压	7V~60V
	上升时间(tr)	70ns
	下降时间(tf)	160ns

	属性	参数值
	传播延迟 tpLH	70ns
	传播延迟 tpHL	105ns
	特性	欠压保护；短路保护；过热保护
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.296V~4.4V
	输入低电平(VIL)	324mV~1.1V
