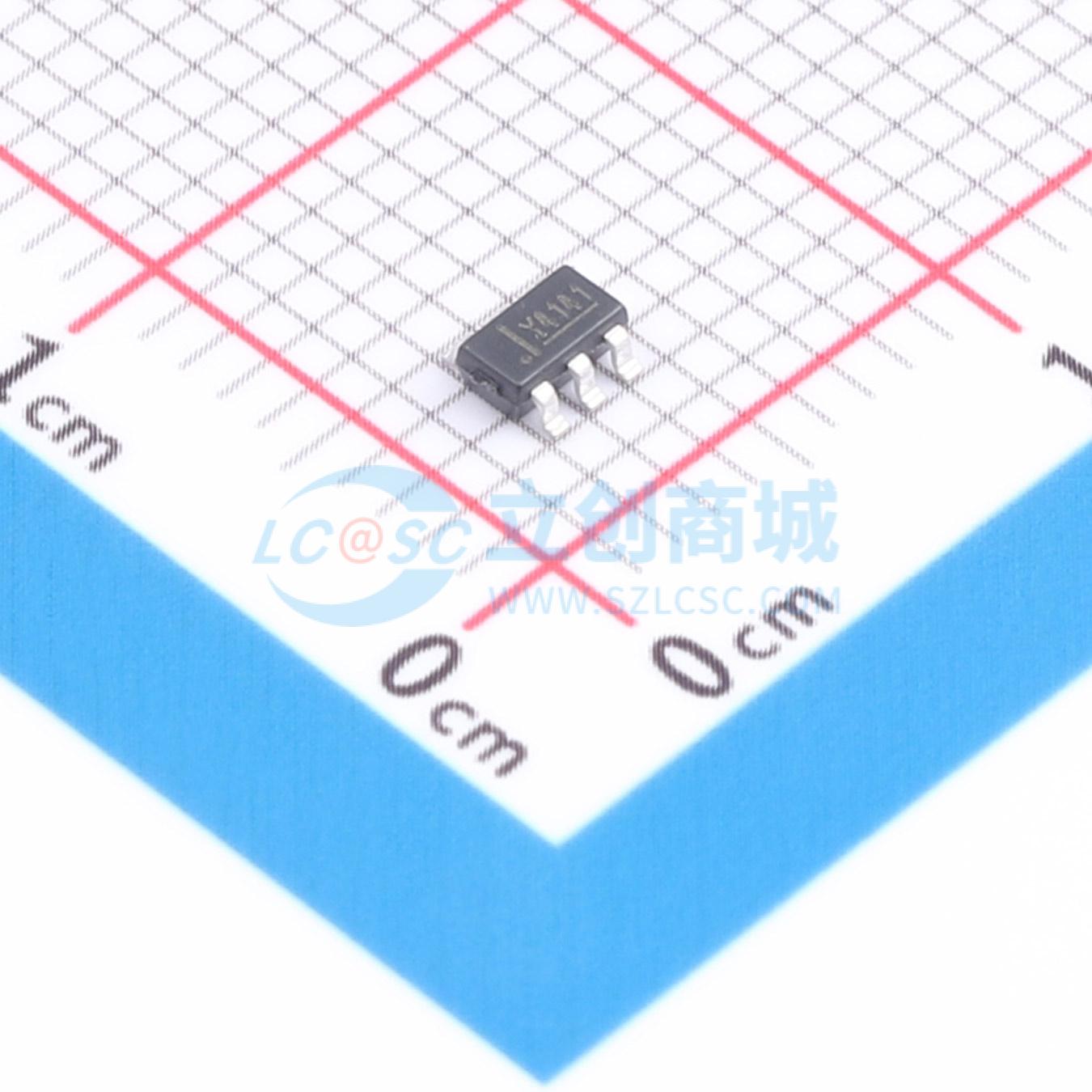

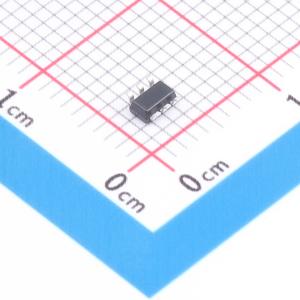

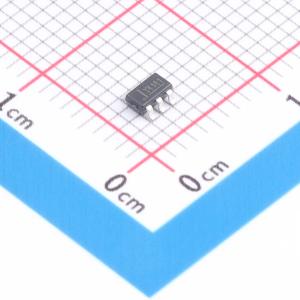

温馨提醒：图片仅供参考，商品以实物为准

IS32LT3178-STLA3-TR

10-200mA恒流LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是可调线性电流器件，具有出色的温度稳定性。只需一个电阻即可将工作电流设置为 10mA 至 200mA。该器件可在 2.9V 至 40V 的输入电压下工作，在 150mA 时的最小电压裕量为 1.0V（典型值）。采用低压差设计，无需开关电容或电感即可驱动接近电源电压的 LED 灯串
品牌名称: ISSI(美国芯成)
商品型号: IS32LT3178-STLA3-TR
商品编号: C17346920
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

IS32LT3177 和 IS32LT3178 是具有优异温度稳定性的可调线性电流器件。仅需一个电阻即可设置从 10mA 到 200mA 的工作电流。这些器件可以在 2.9V 至 40V 的输入电压下工作，在 150mA 时的最小电压裕量为 1.0V（典型值）。由于设计有低压差电压，该器件可以驱动接近电源电压的 LED 串，而无需开关电容或电感。

IS32LT3177/78 通过提供稳定的电流简化了设计，无需额外的电感、FET 或二极管。完整的恒流驱动器只需一个电流设定电阻和一个小的 PCB 面积，使设计既高效又经济。

IS32LT3177 的 EN 引脚可以连接到 VBAT 或 PSM（电源调制）信号以实现高端调光。IS32LT3178 的 EN 引脚可以用作 MCU PWM 调光的 PWM 信号输入。

作为电流沉，它非常适合 LED 照明应用或电源的电流限制器。

该器件采用无铅 SOT23-6 和 SOP-8-EP 封装。

商品特性

低侧电流吸收
- 可通过外部电阻选择从10mA到150mA (SOT23-6)/200mA (SOP-8-EP)进行调节
宽输入电压范围
- 2.9V至40V (IS32LT3178)
- 5V至40V (IS32LT3177) 在150mA时典型压降为1.0V
最高可达1kHz PWM输入（仅IS32LT3178）
保护特性：
- 高于145℃时，每升高1K温度电流减少0.6%以实现热保护
- 输出电流限制
- 热关断
小封装内最高可达0.77W (SOT23-6)/2.32W (SOP-8-EP)的功率耗散
符合RoHS标准（无铅）封装
通过AEC-Q100认证

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.9V~40V
	开关频率	1kHz
	通道数	1
	输出电流	200mA

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+125℃
