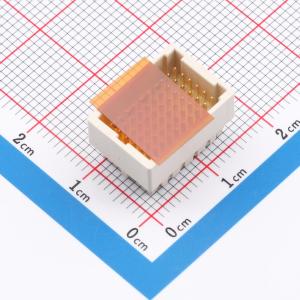

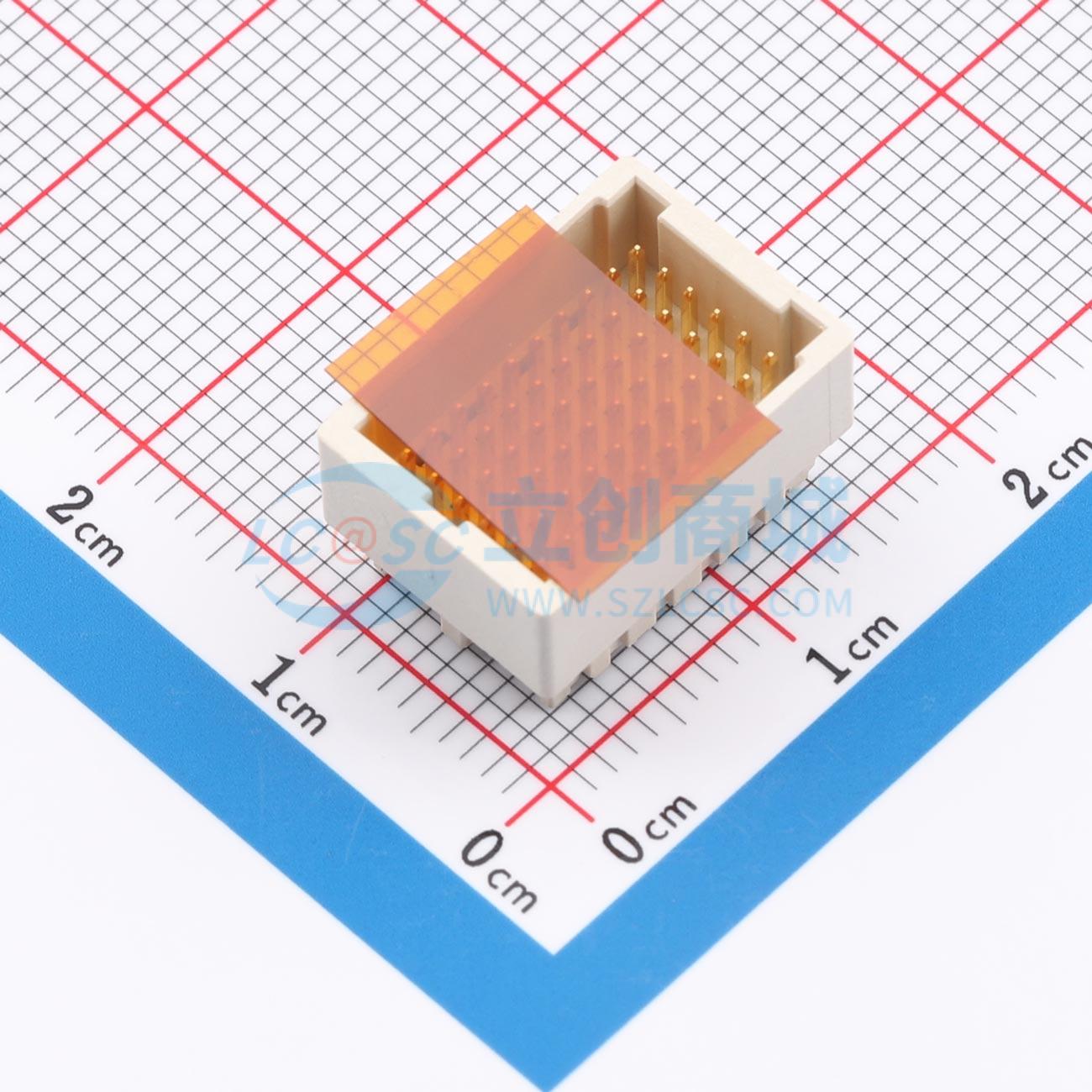

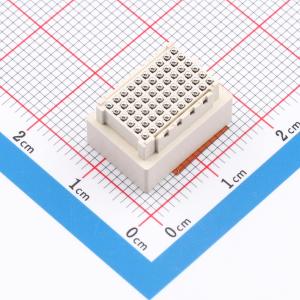

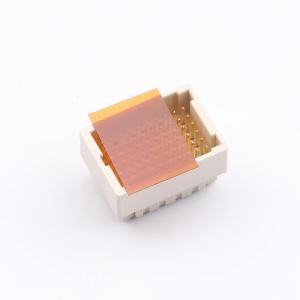

2102079-1

6x10P 间距:1.27mm 立贴

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TE Connectivity(泰科电子)
商品型号: 2102079-1
商品编号: C17345466
商品封装: SMD
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	触头镀层	铅锡
	工作温度	-55℃~+125℃
	额定电压	-
	塑料材质	-
	阻燃等级	-
	附加特征	-
	颜色	-
	Z轴-板上高度	9.15mm
	X轴-板上底边长度(间距线)	15.67mm
	Y轴-板上底边宽度	11mm

商品概述

TE的Mezalok HS夹层连接器专为坚固嵌入式计算的堆叠或夹层应用而设计。这些连接器采用了用于可分离接口的四重冗余Mini-Box触点系统，有60、114和320针可选，堆叠高度可选10、12、15、17和18mm。Mezalok HS连接器符合VITA 47和72 HALT测试要求，具有抗冲击和抗振动能力。114针连接器符合VITA 61标准。这些坚固且用途广泛的连接器具有较宽的工作温度范围、出色的热稳定性，数据速率可达32+ Gb/s，非常适合高速嵌入式计算应用。使用标准BGA表面贴装工艺可轻松完成Mezalok HS连接器的安装。

商品特性

114针模块符合VITA 61标准
有60、114和320针可选
堆叠高度有10、12、15、17和18mm可选
坚固的表面贴装夹层连接器，具有500次插拔耐久性
与VITA 42连接器相比，热循环稳定性得到改善，可承受-55°C至+125°C的2000次热冲击循环
插拔时采用防误插设计
支持高达32+ Gb/s的数据速率
Mini-Box触点系统提供四个接触点，实现超高可靠性
LCP塑料外壳具有出色的热稳定性和低释气性
兼容BGA板连接，支持标准表面贴装工艺和出色的热稳定性

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线对板针座
	插针结构	6x10P
	间距	1.27mm
	安装方式	立贴
	参考系列	-
	总PIN数	60P
	排数	6
	每排PIN数	10
	行距	1.27mm
	额定电流	-
	触头材质	磷青铜
