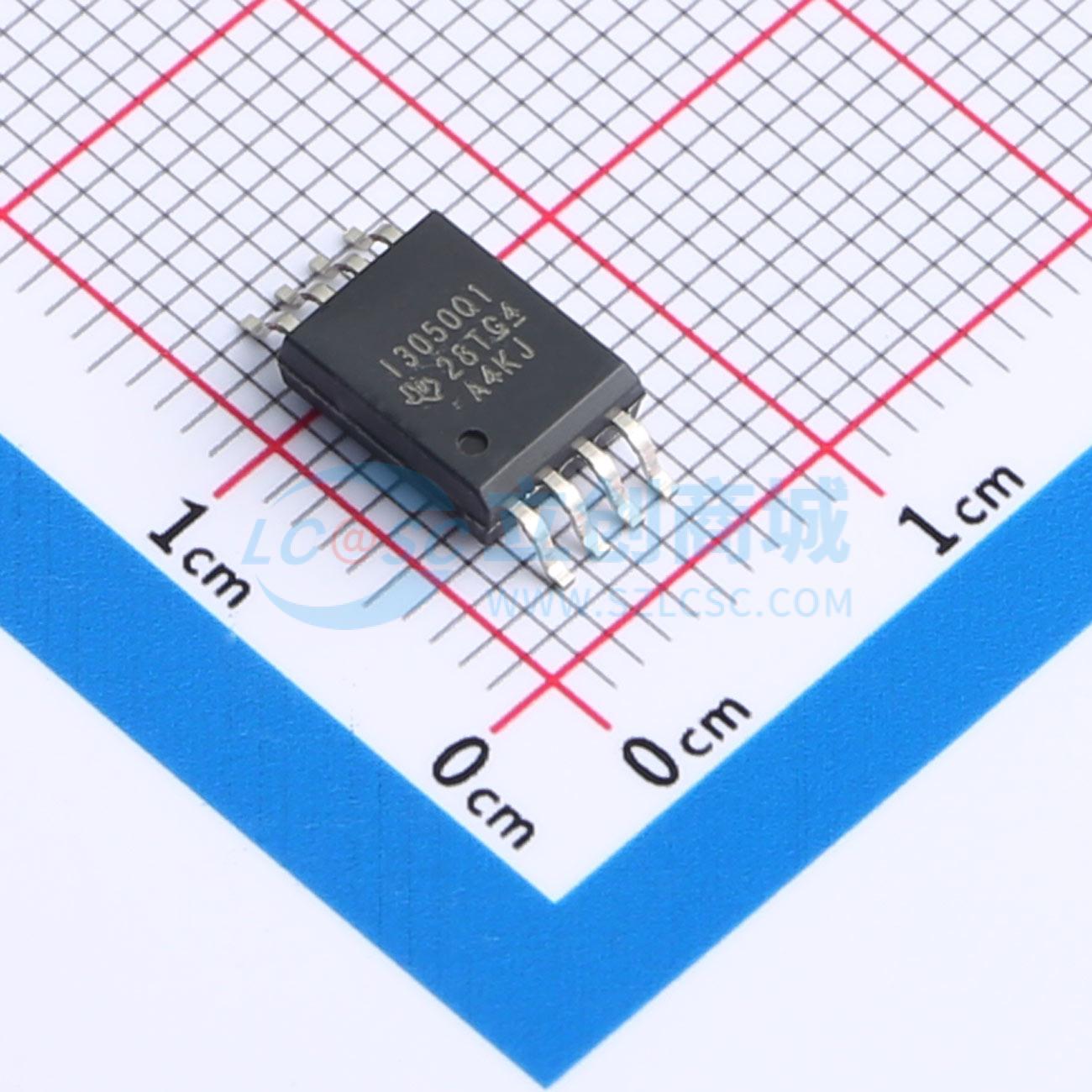

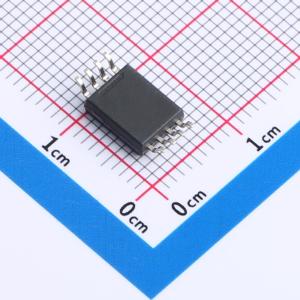

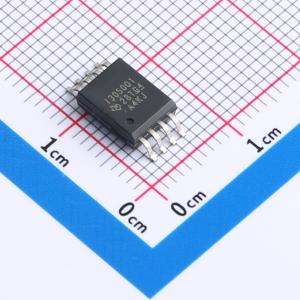

TPSI3050QDWZRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPSI3050-Q1是一款完全集成的隔离式开关驱动器，与外部电源开关结合使用时，可构成完整的隔离式固态继电器(SSR)。当标称栅极驱动电压为10V、峰值拉电流和灌电流为1.5/3.0A时，可以选择多种外部电源开关来满足各种应用需求。TPSI3050-Q1可通过初级侧电源自行产生次级偏置电源，因此无需隔离式次级电源偏置。而且，TPSI3050-Q1可以有选择性地向外部配套电路供电，以满足不同的应用需求。
品牌名称: TI(德州仪器)
商品型号: TPSI3050QDWZRQ1
商品编号: C17341959
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

商品概述

TPSI3050-Q1是一款完全集成的隔离式开关驱动器，与外部电源开关结合使用时，可构成完整的隔离式固态继电器(SSR)。当标称栅极驱动电压为10V、峰值拉电流和灌电流为1.5/3.0A时，可以选择多种外部电源开关来满足各种应用需求。TPSI3050-Q1可通过初级侧电源自行产生次级偏置电源，因此无需隔离式次级电源偏置。而且，TPSI3050-Q1可以有选择性地向外部配套电路供电，以满足不同的应用需求。

TPSI3050-Q1根据所需的输入引脚数量，支持两种工作模式。在双线模式（通常用于驱动机械继电器）中，控制开关仅需两个引脚，并支持6.5V至48V的宽工作电压范围。在三线模式中，由外部提供3V至5.5V的初级侧电源，并通过独立的使能引脚控制开关。TPSI3050S-Q1具有可实现开关控制的一次性启用功能，且仅在三线模式下可用。此功能对于驱动SCR非常有用，通常只需要一个电流脉冲即可触发。

次级侧可为驱动多种电源开关提供10V的浮动稳压电源轨，无需次级偏置电源。具体用途包括为直流应用驱动单个电源开关，或为交流应用驱动两个背靠背电源开关，以及各种类型的SCR。TPSI3050-Q1集成式隔离保护功能非常稳健，与传统机械继电器和光耦合器相比，其可靠性更高、功耗更低，且温度范围更宽。

使用从PXFR引脚到VSSP的外部电阻器在七个功率等级设置中选择一个，以调节TPSI3050-Q1的功率传输。此操作可根据应用需求权衡功率损耗与次级侧功耗。

商品特性

无需隔离式次级电源
驱动外部功率晶体管或SCR
5-kVRMS reinforced isolation
具有1.5/3A峰值拉电流和灌电流的10-V栅极驱动
适用于外部辅助电路的最高50mW电源
支持交流或直流开关
支持双线或三线模式
七电平功率传输，电阻可选
功能安全型
可提供用于功能安全系统设计的文档
符合面向汽车应用的AECQ - 100标准
温度等级1：-40至+125°C，TA
安全相关认证
符合DIN EN IEC 60747 - 17（VDE0884 - 17）标准的7071Vₚₖ滑强型隔离
符合UL1577标准且长达1分钟的5kVRMS隔离

应用领域

固态继电器(SSR)
电池管理系统
车载充电器
混合动力、电动和动力总成系统
楼宇自动化
工厂自动化和控制

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	5000
	输入侧工作电压	3V~5.5V
	拉电流(IOH)	1.5A
	灌电流(IOL)	3A

	属性	参数值
	工作温度	-40℃~+125℃@(Ta)
	上升时间(tr)	6ns
	下降时间(tf)	5ns
	静态电流(Iq)	36uA
	CMTI(kV/us)	100kV/us
