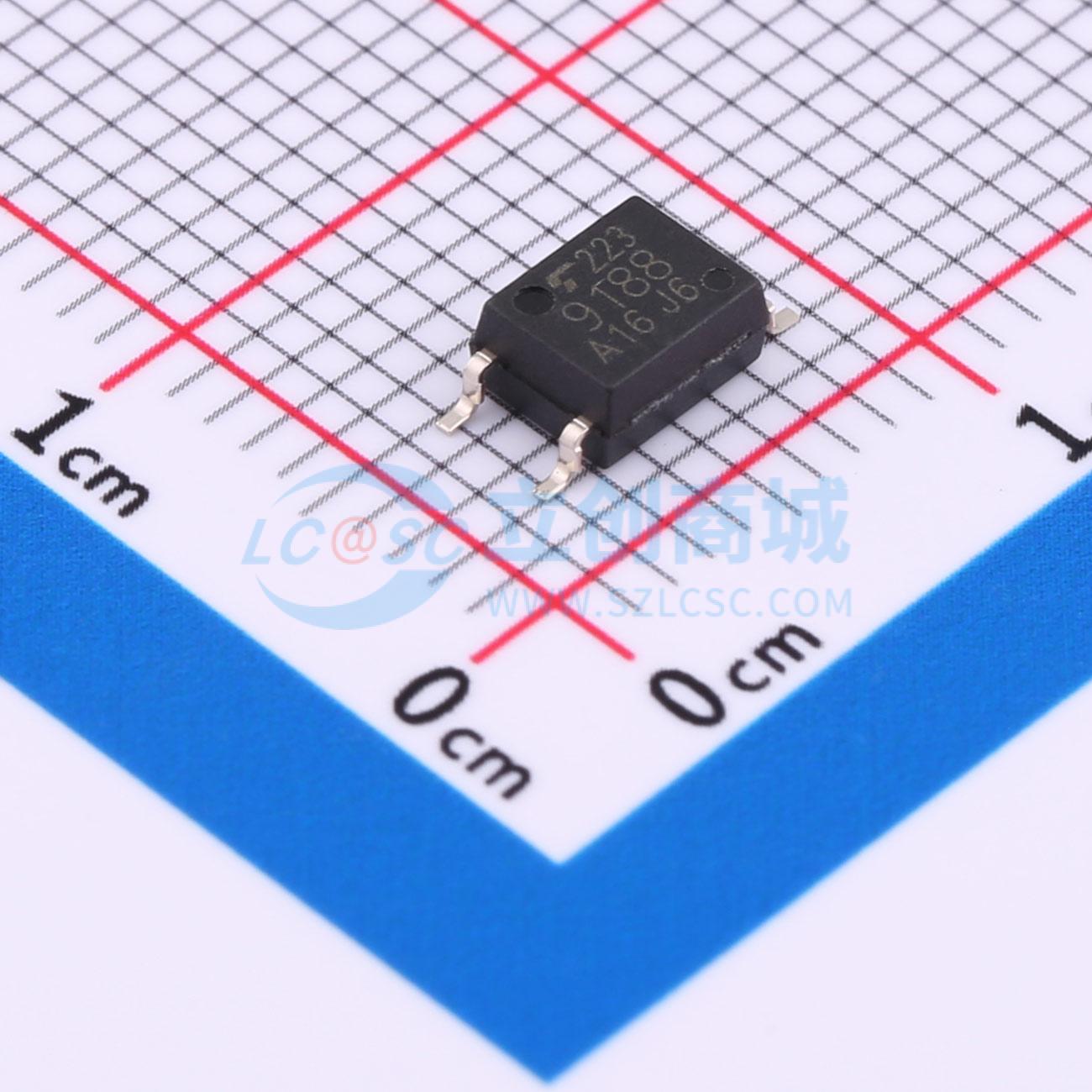

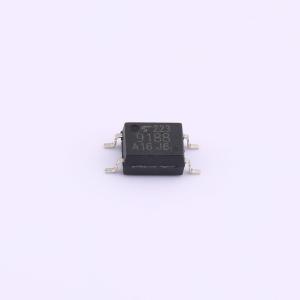

温馨提醒：图片仅供参考，商品以实物为准
TLX9188(GBTPL,F
DC 3.75kV
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLX9188由与红外LED光耦合的光电晶体管组成。TLX9188采用非常小巧轻薄的SO6（4引脚）封装，可保证在高温环境下工作（最高环境温度Ta = 125 °C）。由于集电极和发射极之间的击穿电压较高（VCEO = 200 V），TLX9188适用于电池管理系统
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLX9188(GBTPL,F
- 商品编号
- C17336323
- 商品封装
- SOIC-4-175mil
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.27V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 200V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@8mA,2.4mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -40℃~+125℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 30mA | |
| 功能特性 | - |
商品概述
TLX9188由与红外LED光耦合的光电晶体管组成。TLX9188采用非常小巧轻薄的SO6(4引脚)封装，可保证高温环境下工作（最高环境温度Ta = 125 ℃）。集电极 - 发射极间具有高击穿电压（VCEO = 200 V），TLX9188适用于电池管理系统。
商品特性
- 高温工作：最高环境温度Ta = 125 ℃
- 集电极 - 发射极间高击穿电压：VCEO = 200 V
- 集电极 - 发射极电压：最小200 V
- 电流传输比：最小50%至最大600%，GB等级：最小100%至最大600%
- 隔离电压：最小3750 Vrms
- 工作温度：-40至125 ℃
- 通过AEC - Q101认证
应用领域
- 不同电路电位间的信号传输
- 混合动力汽车（HEV）和电动汽车（EV）应用
- 电池管理系统（BMS）
