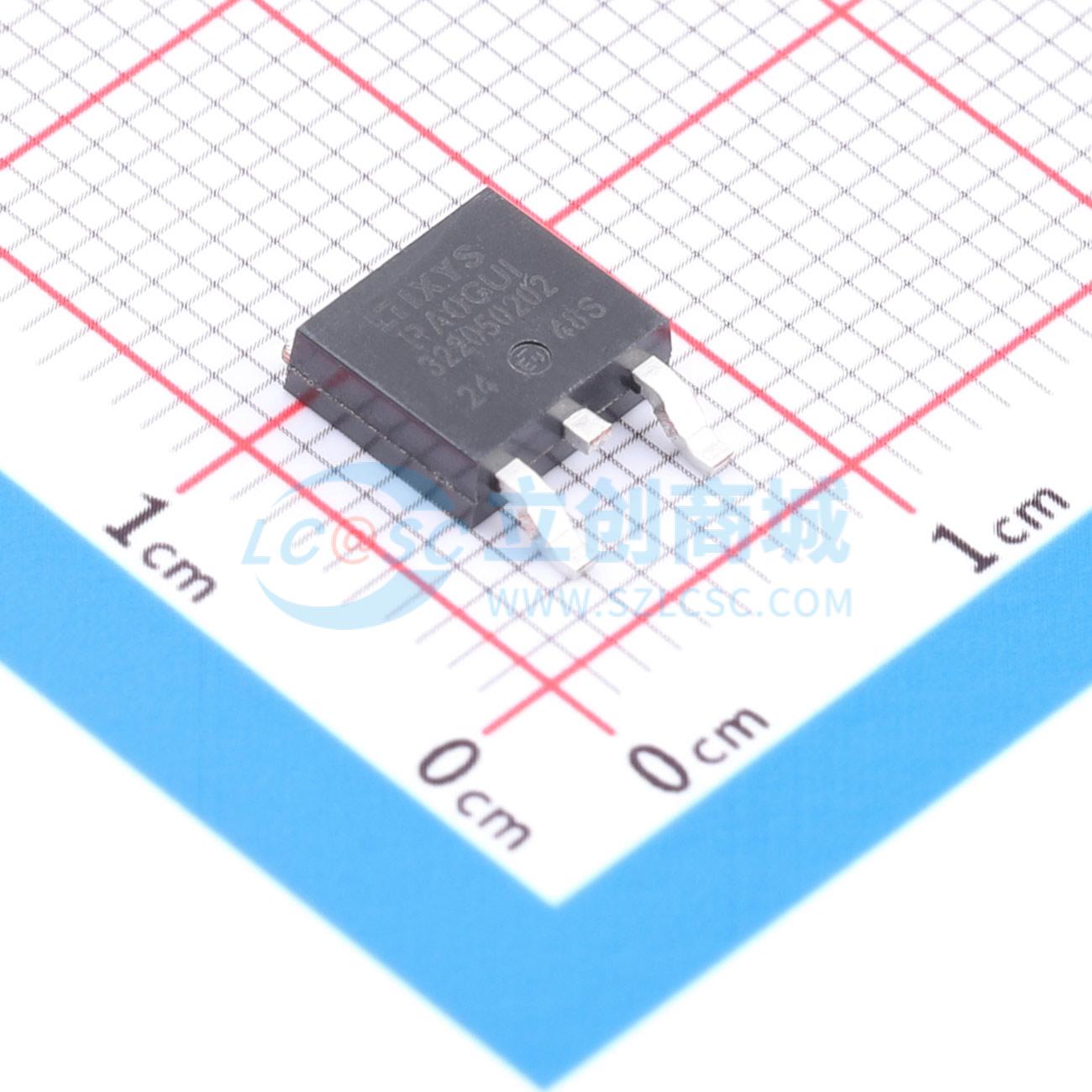

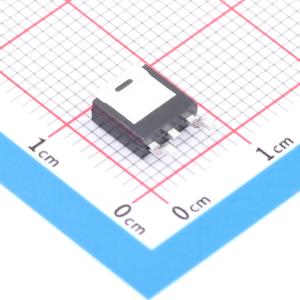

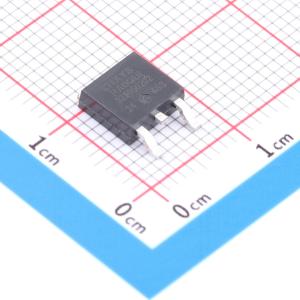

DPG10IM300UC-TRL

高性能快速恢复二极管，低损耗、软恢复，适用于开关电源和不间断电源

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Littelfuse/IXYS
商品型号: DPG10IM300UC-TRL
商品编号: C17326459
商品封装: TO-252AA
包装方式: 编带
商品毛重: 0.78克(g)

商品参数

商品概述

HiPerFRED是高性能快速恢复二极管，具有低损耗和软恢复特性的单二极管。产品型号为DPG10IM300UC，产品标记为PAOGUI。IRMS通常受引脚到芯片电阻或芯片电流能力的限制。在一种情况下，对于一个芯片电位有多个引脚的产品，通过将引脚连接为一个触点可以提高电流能力。产品标记中，D代表二极管，P代表HiPerFRED，Gτ代表极快，10代表电流额定值（单位：A），M代表单二极管，300代表反向电压（单位：V），UC代表TO - 252AA（DPak）封装。

商品特性

平面钝化芯片
极低的漏电流
极短的恢复时间
改善的热性能
极低的Irm值
非常软的恢复特性
雪崩电压额定值确保可靠运行
软反向恢复以降低EMI/RFI
低Irm可降低：
- 二极管内的功耗
- 换向开关的导通损耗

应用领域

高频开关器件的反并联二极管、抗饱和二极管、缓冲二极管、续流二极管、开关模式电源（SMPS）整流器、不间断电源（UPS）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	开关二极管
	二极管配置	1个独立式
	耗散功率(Pd)	65W
	整流电流	10A
	直流反向耐压(Vr)	300V

	属性	参数值
	正向压降(Vf)	1.27V@10A
	非重复峰值浪涌电流 (Ifsm)	-
	反向电流(Ir)	1uA@300V
	反向恢复时间(Trr)	35ns
	工作结温范围	-55℃~+175℃
