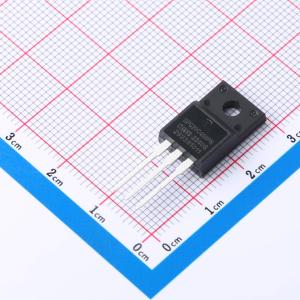

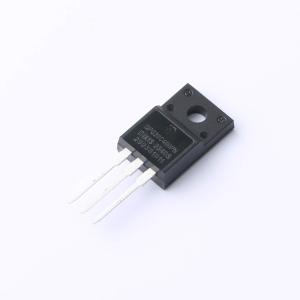

温馨提醒：图片仅供参考，商品以实物为准
DPG20C400PN
耐压:400V 电流:10A 反向恢复时间：45ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：平面钝化芯片。 极低的泄漏电流。 极短的恢复时间。 改善的热性能。 极低的Irm值。 非常软的恢复特性。应用：高频开关设备的反并联二极管。 抗饱和二极管
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- DPG20C400PN
- 商品编号
- C17325691
- 商品封装
- TO-220ABFP
- 包装方式
- 管装
- 商品毛重
- 2.894克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.32V@10A | |
| 直流反向耐压(Vr) | 400V | |
| 整流电流 | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA@400V | |
| 反向恢复时间(Trr) | 45ns | |
| 工作结温范围 | -55℃~+175℃ | |
| 耗散功率(Pd) | 35W | |
| 非重复峰值浪涌电流 (Ifsm) | 150A |
商品概述
D代表二极管，P代表HiPerFRED，G代表极快，20代表电流额定值（单位：A），C代表共阴极，400代表反向电压（单位：V），PN代表TO - 220ABFP（3）
商品特性
- 平面钝化芯片
- 极低的漏电流
- 极短的恢复时间
- 改进的热性能
- 极低的反向峰值电流（Irm）值
- 非常软的恢复特性
- 雪崩电压额定，确保可靠运行
- 软反向恢复，降低电磁干扰/反向恢复（EMI/RR）
- 低Irm可降低：
- 二极管内的功率损耗
- 换向开关的导通损耗
应用领域
- 高频开关器件的反并联二极管
- 抗饱和二极管
- 缓冲二极管
- 续流二极管
- 开关模式电源（SMPS）中的整流器
- 不间断电源（UPS）
