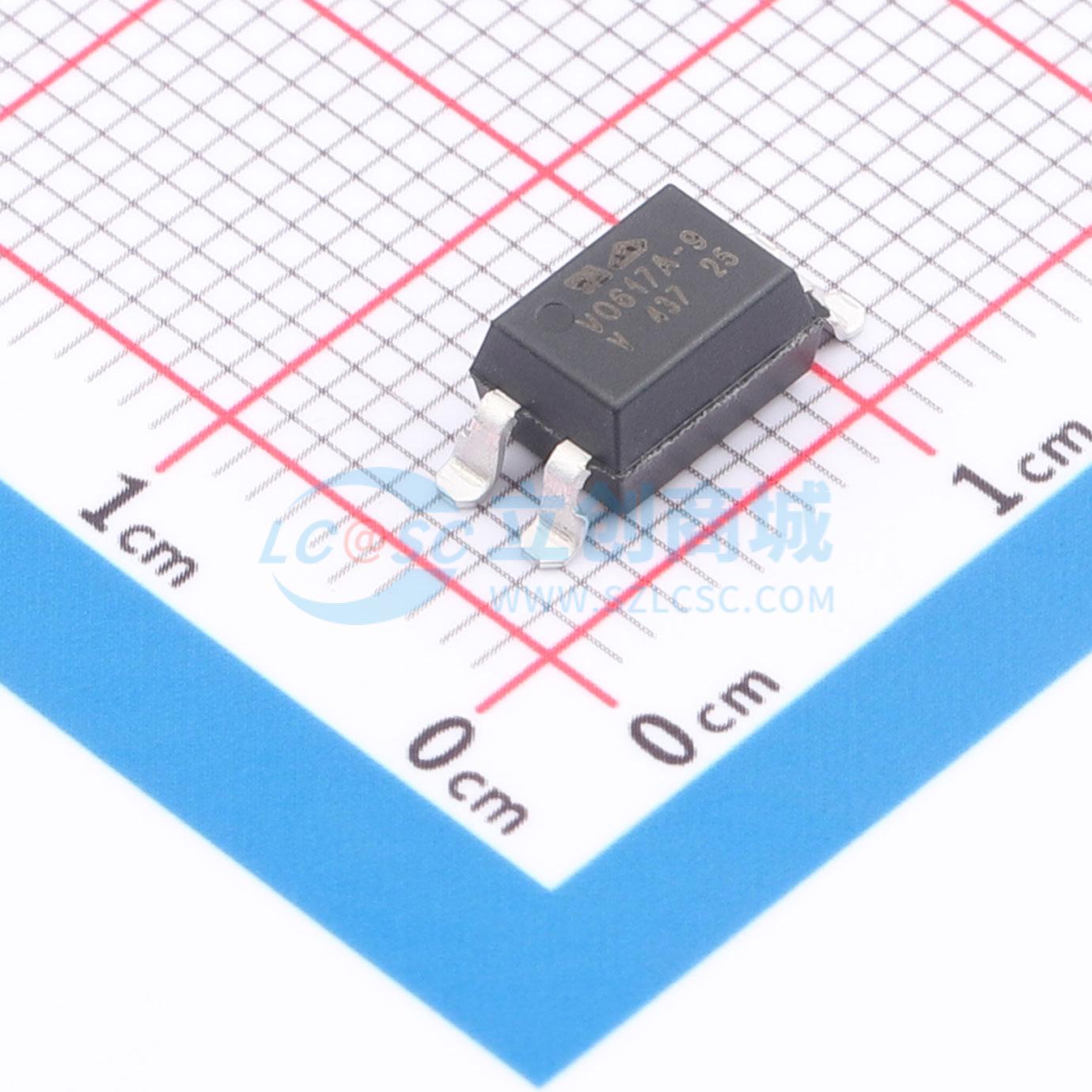

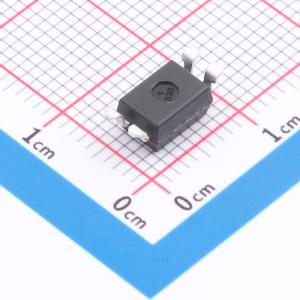

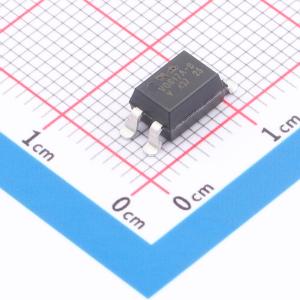

VO617A-9X017T

DC 5.3kV

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 额定温度为110°C的VO617A具有高电流传输比、低耦合电容和高隔离电压的特点。这些耦合器采用了砷化镓（GaAs）红外发光二极管，该二极管与硅平面光电晶体管检测器进行光耦合，并封装在塑料DIP - 4封装中。这些耦合器件用于在两个电气隔离的电路之间进行信号传输
品牌名称: VISHAY(威世)
商品型号: VO617A-9X017T
商品编号: C17321711
商品封装: SMD-4P
包装方式: 编带
商品毛重: 0.42克(g)

商品参数

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.35V
	输出电流	50mA
	隔离电压(Vrms)	5.3kV
	直流反向耐压(Vr)	6V
	负载电压	80V
	输出通道数	1

	属性	参数值
	集射极饱和电压(VCE(sat))	250mV@5mA,5mA
	上升时间(tr)	4.6us
	下降时间	15us
	工作温度	-55℃~+110℃
	电流传输比(CTR)最小值	200%
	电流传输比(CTR)最大值/饱和值	400%
	总功耗(Pd)	200mW
	正向电流(If)	60mA
	功能特性	-

商品概述

额定温度为110℃的VO617A具有高电流传输比、低耦合电容和高隔离电压的特点。这些耦合器采用了砷化镓红外发光二极管，该二极管与硅平面光电晶体管探测器进行光耦合，并封装在塑料DIP - 4封装中。这些耦合器件用于两个电气隔离电路之间的信号传输。耦合器可端部堆叠，间距为2.54 mm。选择选项6和选项8时，爬电距离和电气间隙大于8.0 mm。此版本符合IEC 60950（DIN VDE 0805）标准，在最高400 VRMS或直流工作电压下具备加强绝缘性能。

商品特性

工作温度范围：-55℃至+110℃
电流传输比（CTR）随正向电流变化具有良好的线性度
隔离电压：5300 VRMS
集电极 - 发射极电压高，VCEO = 80 V
饱和电压低
符合RoHS标准
无卤
开关时间快
电流传输比（CTR）衰减小
耦合电容低
环保型
可端部堆叠，间距为0.100英寸（2.54 mm）（2008年5月起）
共模干扰抗扰度高

应用领域

交流适配器
开关电源（SMPS）
可编程逻辑控制器（PLC）
工厂自动化
