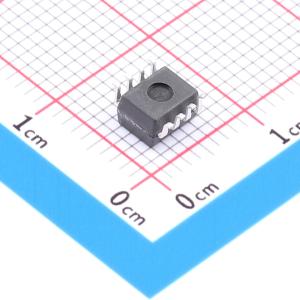

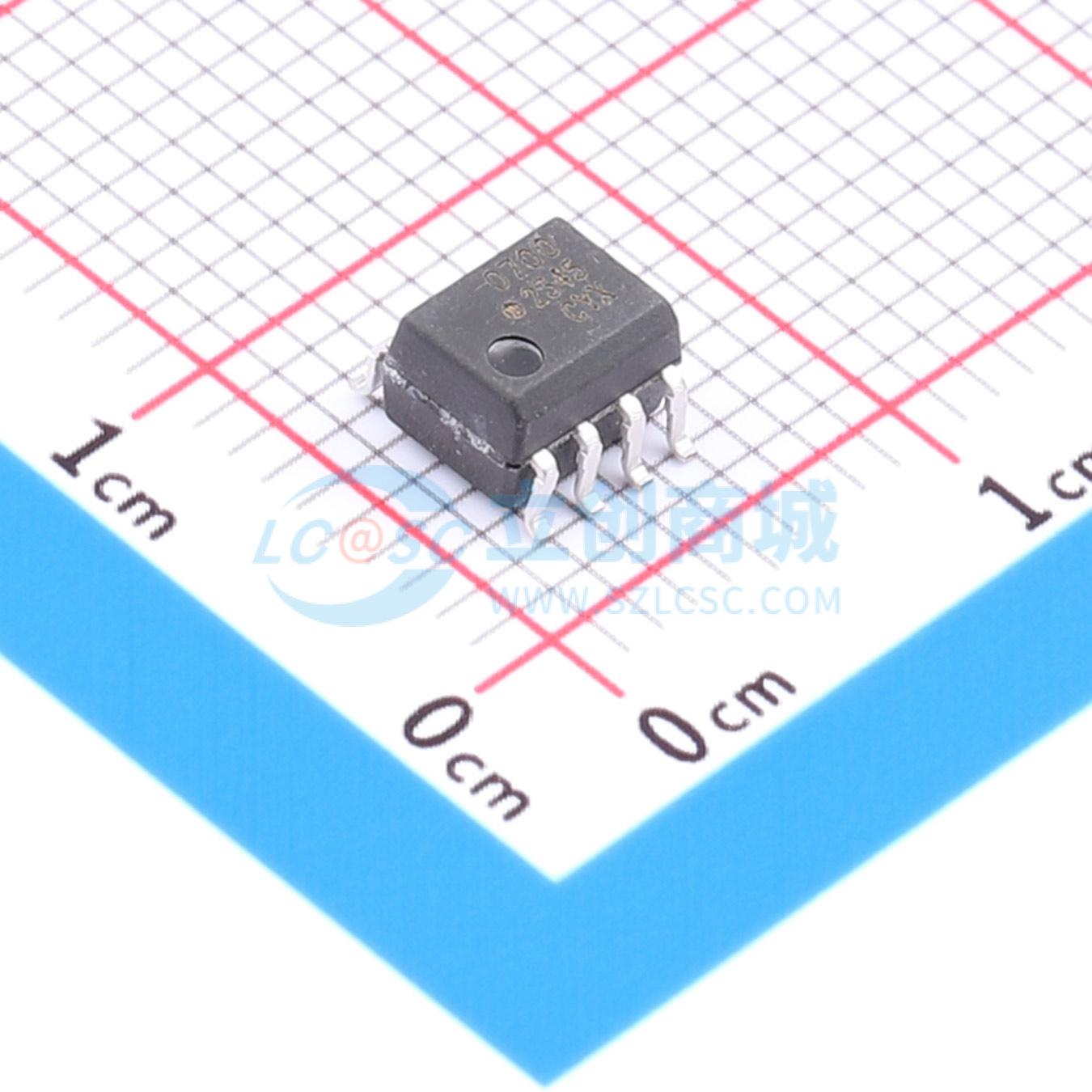

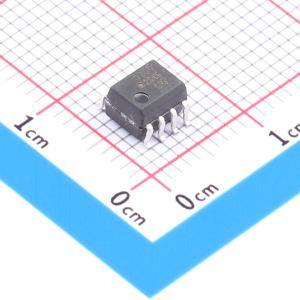

HCPL-0700-000E

DC 3.75kV

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这些高增益系列耦合器使用发光二极管和集成高增益光电探测器，在输入和输出之间提供极高的电流传输比。光电二极管和输出级的独立引脚可实现与TTL兼容的饱和电压和高速运行。如有需要，VCC和VO端子可以连接在一起，以实现传统的光电达林顿操作。基极接入端子允许进行增益带宽调整
品牌名称: Broadcom(博通)
商品型号: HCPL-0700-000E
商品编号: C17320727
商品封装: SO-8
包装方式: 管装
商品毛重: 1克(g)

商品参数

	属性	参数值
	输出通道数	1
	工作温度	-40℃~+85℃
	电流传输比(CTR)最小值	300%
	电流传输比(CTR)最大值/饱和值	2600%
	总功耗(Pd)	135mW
	正向电流(If)	1.6mA
	功能特性	集电极开路输出

商品概述

这些高增益系列耦合器采用发光二极管和集成高增益光电探测器，以在输入和输出之间提供极高的电流传输比。光电二极管和输出级的独立引脚可实现与TTL兼容的饱和电压和高速运行。如有需要，可将VCC和VO端子连接在一起，以实现传统的光电达林顿运行。基极接入端子允许进行增益带宽调整。6N139、HCPL - 0701和HCNW139适用于CMOS、LSTTL或其他低功耗应用。在0至70°C的工作范围内，仅需0.5mA的LED电流，即可保证最小400%的电流传输比。6N138、HCPL - 0700和HCNW138主要设计用于TTL应用。在0至70°C的温度范围内，对于1.6mA（1 TTL单位负载）的LED电流，电流传输比（CTR）最小为300%。最小300%的CTR允许使用2.2kΩ上拉电阻在1 TTL负载下运行。

商品特性

高电流传输比 - 典型值为2000%（HCNW139/138典型值为4500%）
低输入电流要求 – 0.5 mA
TTL兼容输出 - 典型VOL为0.1V
在0°C至70°C的温度范围内保证性能
基极接入允许进行增益带宽调整
高输出电流 - 60mA
安全认证
UL认证 - 按照UL 1577标准，1分钟耐压3750Vrms，1分钟耐压5000Vrms*
CSA认证
IEC/EN/DIN EN 60747 - 5 - 5认证，HCNW139和HCNW138的VIORM = 1414V峰值
提供8引脚DIP或SOIC - 8封装或宽体封装

应用领域

大多数逻辑系列的接地隔离 - TTL/TTL、CMOS/TTL、CMOS/CMOS、LSTTL/TTL、CMOS/LSTTL
低输入电流线路接收器
高压绝缘（HCNW139/138）
EIA RS - 232C线路接收器
电话振铃检测器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	达林顿晶体管
	正向压降(Vf)	1.4V
	输出电流	60mA
	隔离电压(Vrms)	3.75kV
	直流反向耐压(Vr)	5V
	负载电压	7V
