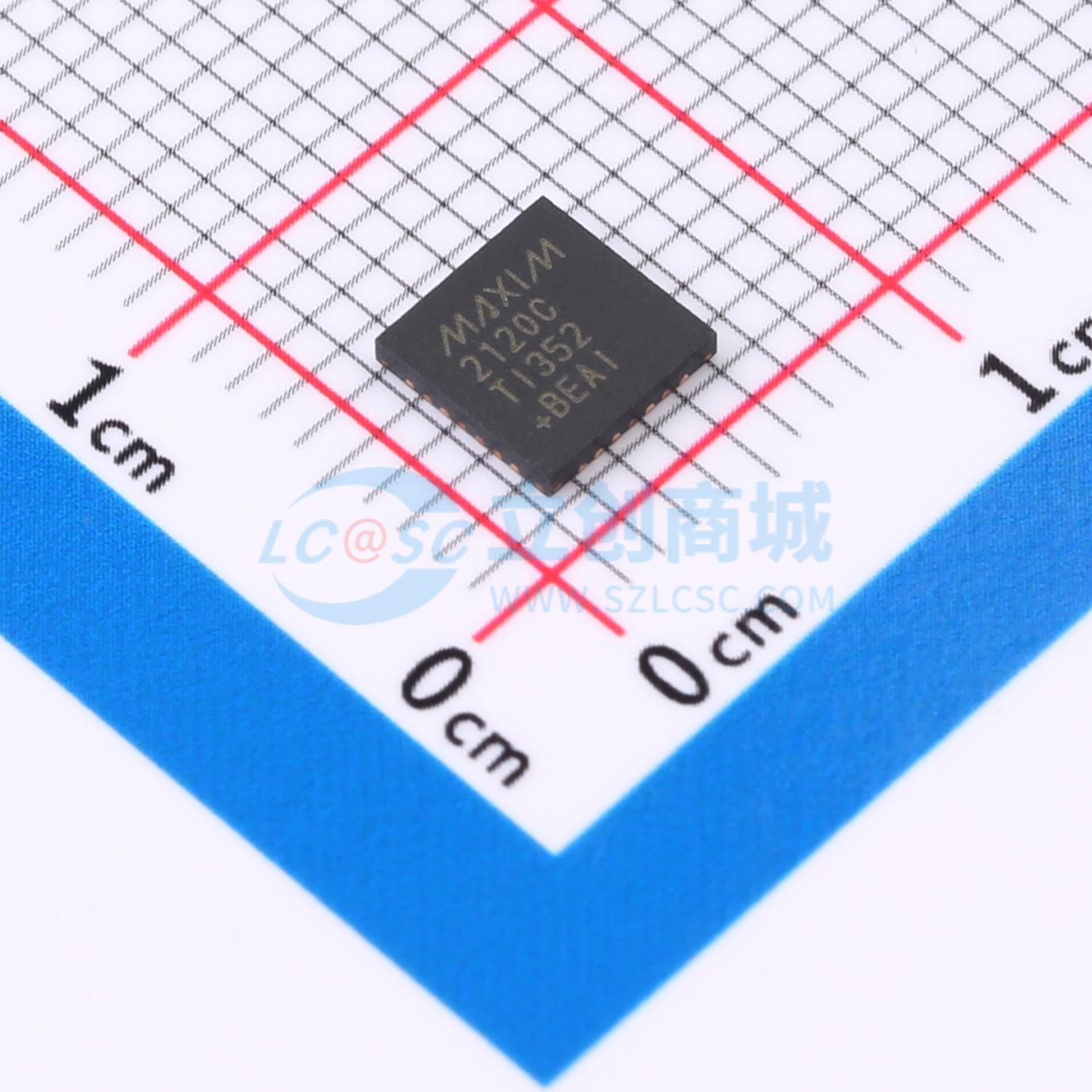

MAX2120CTI+

MAX2120低成本直接转换调谐器IC专为卫星机顶盒和VSAT应用设计。该IC适用于QPSK、数字视频广播（DVB-S）、DSS和免费接收应用。

MAX2120使用宽带I/Q下变频器将来自LNB的卫星信号直接转换为基带。工作频率范围从925MHz到2175MHz。

该器件包括一个低噪声放大器（LNA）和RF可变增益放大器、I和Q下变频混频器，以及具有可编程截止频率控制功能的基带低通滤波器和数字控制的基带可变增益放大器。RF和基带可变增益放大器共同提供了超过80dB的增益控制范围。该IC几乎与所有QPSK解调器兼容。

MAX2120还包括完全单片化的VCO和完整的频率合成器。此外，还提供了一个片上晶体振荡器，并带有缓冲输出，用于驱动额外的调谐器和解调器。合成器编程和设备配置通过2线串行接口完成。该IC具有VCO自动选择（VAS）功能，可以自动选择合适的VCO。对于多调谐器应用，该设备可以配置为拥有两个2线接口地址之一。在低功耗待机模式下，信号路径被关闭，而参考振荡器、数字接口和缓冲电路保持活动状态，从而在单调谐器和多调谐器应用中降低功耗的方法。

MAX2120是目前最先进的DBS调谐器。低噪声系数消除了对外部LNA的需求。只需少量无源组件即可构成完整的DVB、DBS或VSAT RF前端解决方案。该调谐器采用非常小的28引脚薄型QFN封装。

• DirecTV 和 Dish Network 卫星广播系统
• DVB-S
• 双向卫星系统
• VSATs（小型卫星终端）
• 免费接收信号
