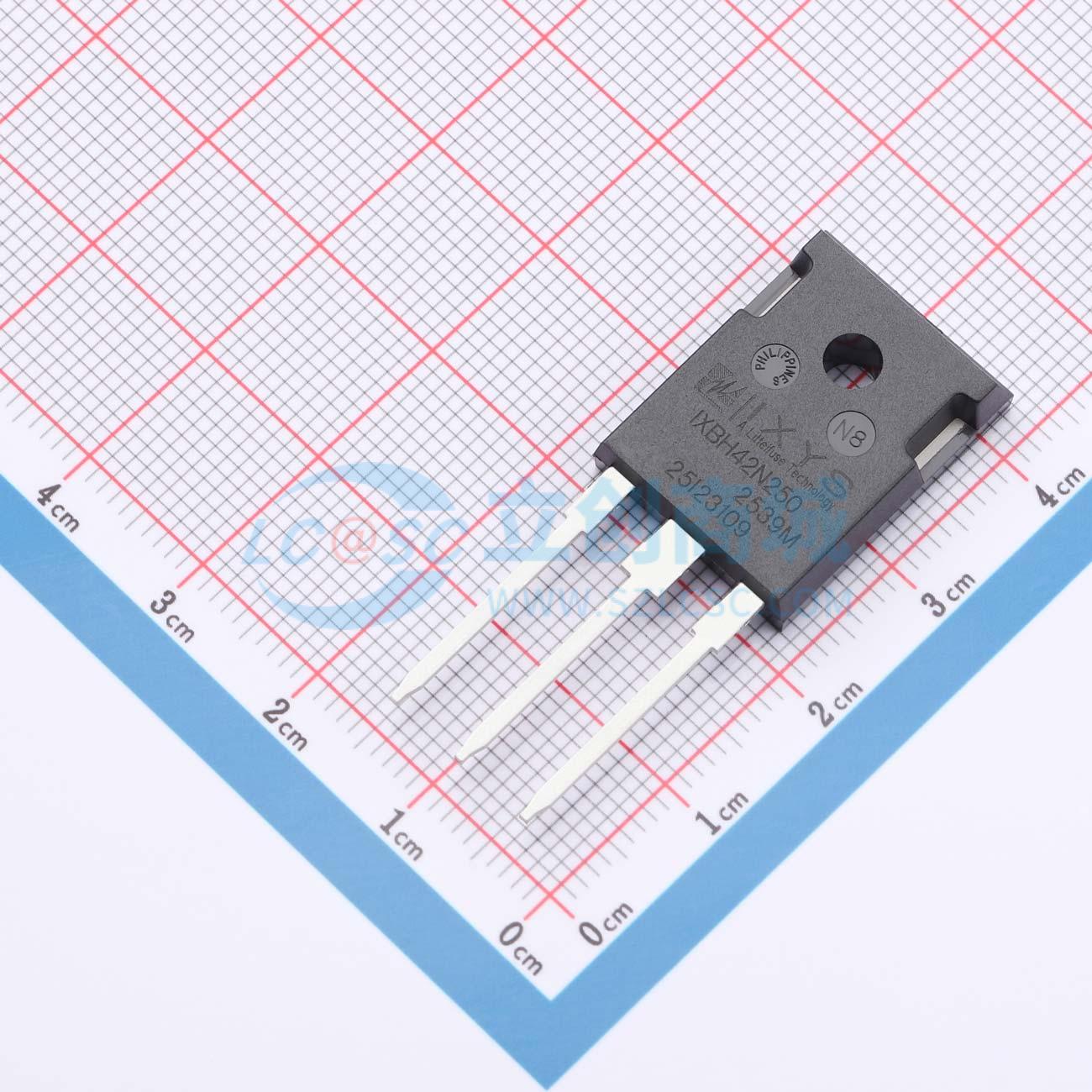

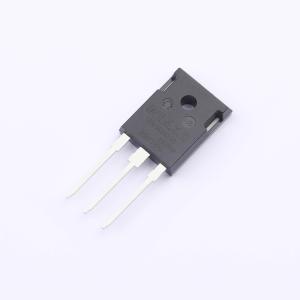

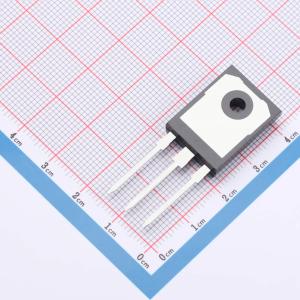

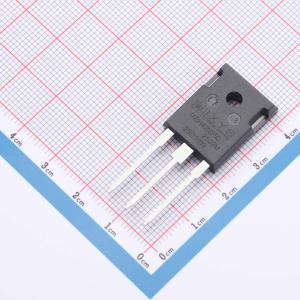

温馨提醒：图片仅供参考，商品以实物为准
IXBH42N250
2.5kV 104A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：高阻断电压。 国际标准封装。 反并联二极管。 低传导损耗。 低栅极驱动要求。 高功率密度。应用：开关模式和谐振模式电源。 不间断电源 (UPS)
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXBH42N250
- 商品编号
- C17316820
- 商品封装
- TO-247AD
- 包装方式
- 管装
- 商品毛重
- 7.562克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 500W | |
| 集射极击穿电压(Vces) | 2.5kV | |
| 集电极电流(Ic) | 104A | |
| 集射极饱和电压(VCE(sat)) | 3V@42A,15V | |
| 栅极阈值电压(Vge(th)) | 3V@1mA | |
| 栅极电荷量(Qg) | 200nC |
| 属性 | 参数值 | |
|---|---|---|
| 输出电容(Coes) | 170pF | |
| 反向传输电容(Cres) | 56pF | |
| 开启延迟时间(Td(on)) | 72ns | |
| 关断延迟时间(Td(off)) | 445ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | 1.7us | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品特性
- 高阻断电压
- 国际标准封装
- 反并联二极管
- 低传导损耗
- 低栅极驱动要求
- 高功率密度
应用领域
- 开关模式和谐振模式电源
- 不间断电源 (UPS)
- 激光发生器
- 电容放电电路
- 交流开关
