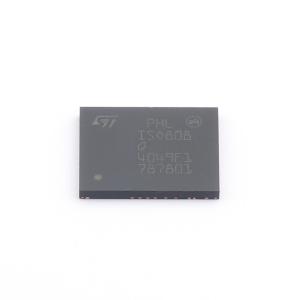

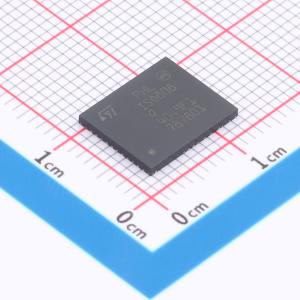

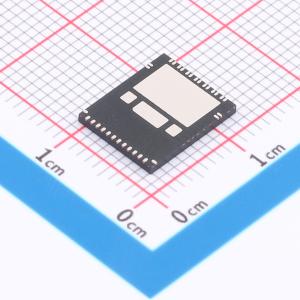

ISO808QTR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是电流隔离的 8 通道驱动器，具有低电源电流。每个驱动器包含 2 个独立的电流隔离电压域（Vcc 和 VDD 分别用于过程和控制逻辑级）。该集成电路用于驱动任何一侧接地的负载。主动通道电流限制（OVL）与热关断（OVT）相结合，每个通道相互独立，可保护设备免受过载影响
品牌名称: ST(意法半导体)
商品型号: ISO808QTR
商品编号: C17313231
商品封装: TFQFPN-32
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	导通时间(Ton)	15us
	截止时间(Toff)	43us
	输入类型	DC
	工作温度	-40℃~+125℃
	总功耗(Pd)	-
	绝缘电阻	-
	功能特性	欠压锁定；内置看门狗；使能/复位引脚；过温保护；过压保护；感性负载消磁

商品概述

ISO808、ISO808-1（PowerSO-36）和ISO808Q、ISO808Q-1（TFQFPN32）是galvanic隔离的8通道驱动器，具有低供电电流。每个驱动器包含两个独立的galvanic隔离电压域（VCC和VDD分别对应工艺和控制逻辑阶段）。该IC用于驱动一侧接地的各种负载。主动通道电流限制（OVL）与每个通道独立的热关断（OVT）相结合，保护器件免受过载。内置热关断保护每个通道免受过热和过载：每个过热通道在其结温触发保护阈值（T_JSD）后自动关闭。若结温降至重启阈值（T_JR）以下，通道将重新开启。额外的外壳温度传感器保护整个芯片免受过热（OVC事件）：若外壳温度触发T_CSD阈值，则过载通道关闭，仅当外壳温度降至复位阈值（T_CR）以下时才重启。未过载的通道继续正常工作。其他嵌入式功能包括接地丢失保护、VCC和VDD欠压锁定（带迟滞）以及看门狗。内部电路提供OR连线的非锁存OVT，该OVT在公共FAULT指示引脚上报告。FAULT是一个开漏、低电平有效故障指示引脚。同步控制模式（通过独立驱动SYNC和LOAD引脚）用于减少输出抖动并同时驱动不同设备的输出。

商品特性

V_CC(AMR)=45V
宽工艺侧工作范围VCC=9.2至36V
每通道R_DS(on)=0.125Ω（典型值）
感性负载快速退磁V_DEMAG(TYP)=VCC-54V
每通道工艺侧工作电流：ISO808/ISO808Q输出电流<0.7A；ISO808-1/ISO808Q-1输出电流<1A
低工艺和逻辑侧供电电流
欠压关断带自动重启和迟滞
逻辑侧5V和3.3V TTL/CMOS及MCU兼容I/O
公共输出使能/禁用引脚
IC输出禁用的复位功能
高共模瞬态抗扰度
输出通道短路保护：ISO808/ISO808Q的I_LIM(MIN)=0.7A；ISO808-1/ISO808Q-1的I_LIM(MIN)=1A
每通道过温保护，通道间热独立
外壳过温保护
过压保护（Vcc钳位）
接地丢失和VCC保护
公共故障开漏诊断
符合IEC 61000-4-2、IEC 61000-4-4、IEC 61000-4-5和IEC 61000-4-8标准
UL1577和UL508认证
PowerSO-36和TFQFPN32封装

应用领域

可编程逻辑控制
工业PC外设输入输出
数控机床
各种负载（电阻性、电容性、感性）的驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	固态继电器(MOS输出)
	触点形式	-
	连续负载电流	700mA
	负载电压	-
	正向压降(Vf)	-
	正向电流(If)	-
	导通电阻	125mΩ
	隔离电压(Vrms)	2.5kV
