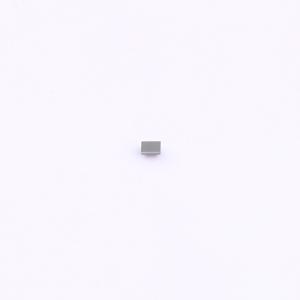

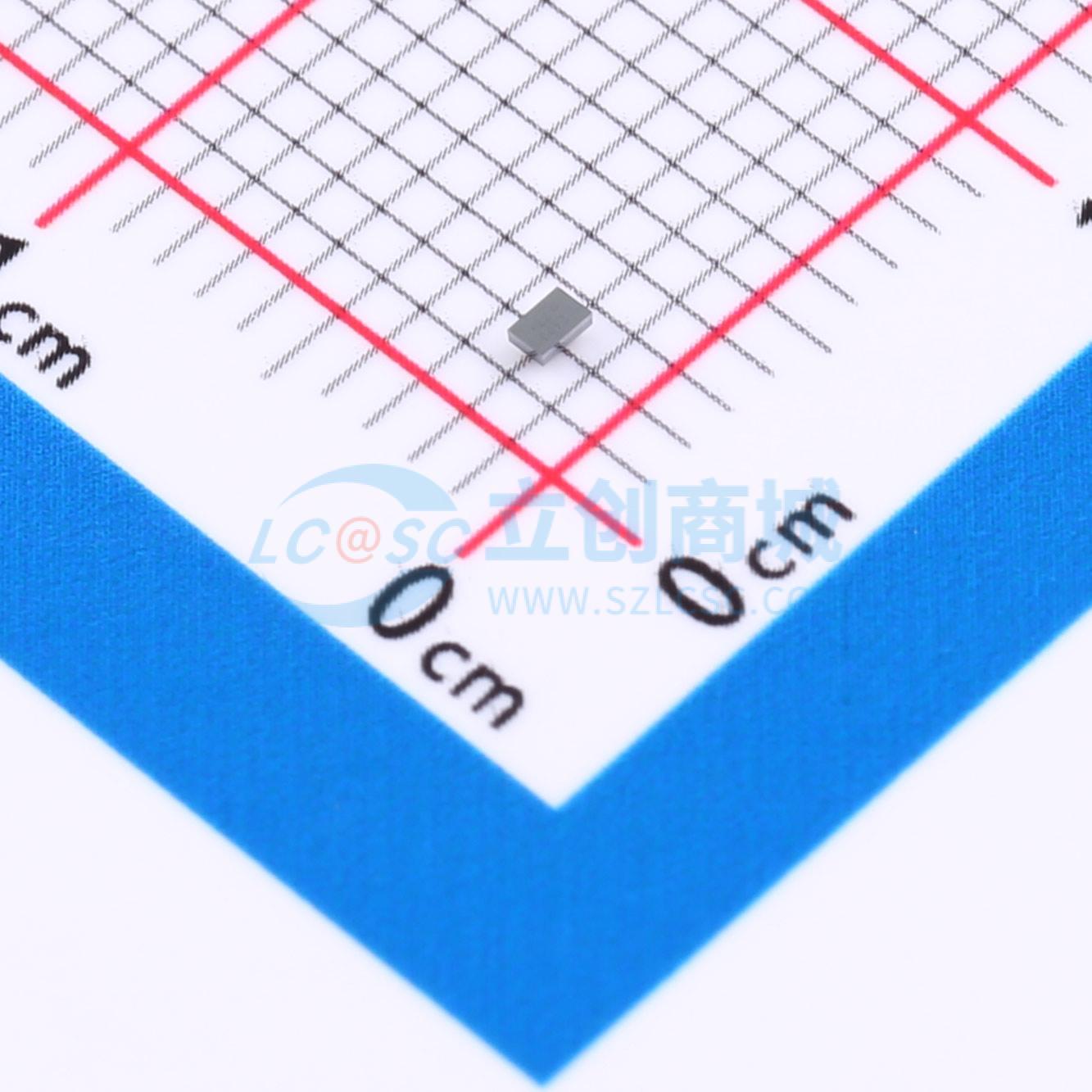

TCK22893G,LF

具备过流限制功能的负载开关集成电路

SMT扩展库PCB免费打样

描述: TCK22xxxG、TCK2065G 和 TCK1024G 是用于电源管理的负载开关 IC，具备过流限制功能，具有低导通电阻、超低静态电流、高输出电流和宽输入电压范围的特点。在 V(IN)=5.0 V、IOUT = -0.15 A 负载条件下，典型导通电阻仅为 31 mΩ。此外，这些器件还具备热关断功能和输出自动放电功能
品牌名称: TOSHIBA(东芝)
商品型号: TCK22893G,LF
商品编号: C17312663
商品封装: WCSPE-6(0.8x1.2)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

TCK22xxxG、TCK2065G和TCK1024G是用于电源管理的负载开关IC，具备过流限制功能，具有低导通电阻、超低静态电流、高输出电流和宽输入电压范围的特点。在VIN = 5.0 V、IOUT = -0.15 A负载条件下，典型导通电阻仅为31 mΩ。此外，这些器件还具备热关断功能和输出自动放电功能。这些器件采用0.4 mm间距的超小型封装WCSP6E（0.8 mm×1.2 mm，厚度：0.55 mm）。因此，它们非常适合需要高密度电路板组装的便携式应用，如手机。

商品特性

过流限制功能 |ICL| = 400/740/1110/1540 mA（可选）
热关断功能
浪涌电流抑制
输出自动放电功能
真正的反向电流阻断功能（可选）
欠压锁定功能（可选）
低导通电阻：在VIN = 5.0 V、IOUR = -0.15 A时，RON = 31 mΩ（典型值）
在VIN = 3.3 V、IOUR = -0.15 A时，RON = 40 mΩ（典型值）
在VIN = 1.8 V、IOUR = -0.15 A时，RON = 70 mΩ（典型值）
低静态电流：在VIN = 5.5 V、IOUT = 0 mA时，IQ = 25 μA（典型值）
控制端与地之间下拉连接
超小型封装：WCSP6E（0.8 mm×1.2 mm，厚度：0.55 mm）
重量：1 mg（典型值）

应用领域

需要高密度电路板组装的便携式应用，如手机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	1.11A

	属性	参数值
	工作电压	1.4V~5.5V
	导通电阻	31mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；过流保护(OCP)
