WP934SA/LILYLGD引脚图
  • 引脚图
  • 焊盘图

温馨提醒：图片仅供参考，商品以实物为准

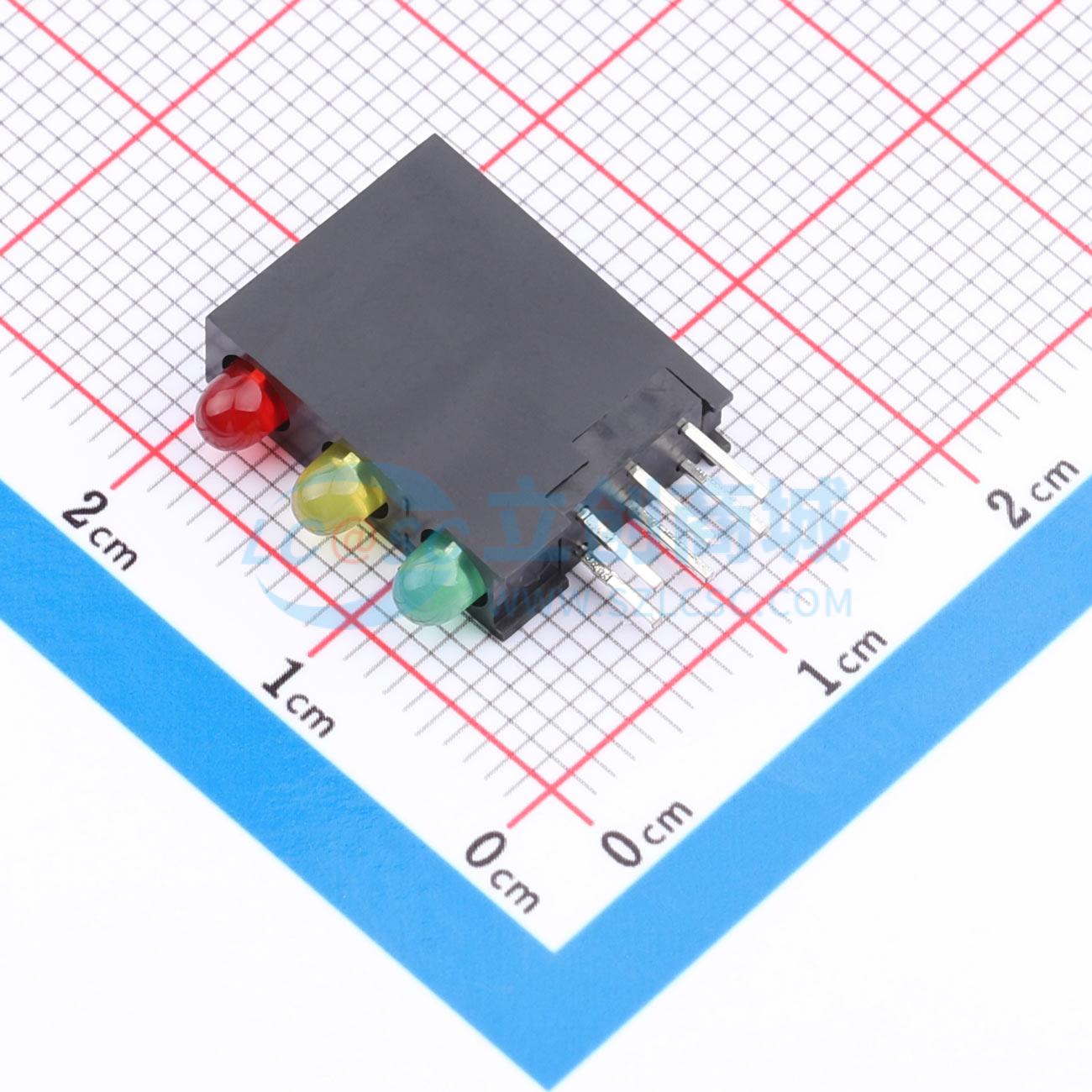

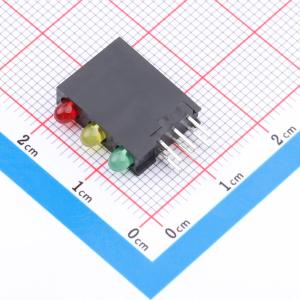

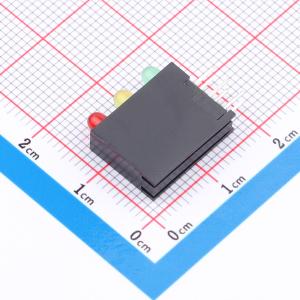

WP934SA/LILYLGD

红色,黄色,翠绿色

品牌名称
Kingbright(今台)
商品型号
WP934SA/LILYLGD
商品编号
C17306082
商品封装
插件​
包装方式
管装
商品毛重
1克(g)

商品参数

属性参数值
商品目录发光二极管/LED
灯头类型2.9mm圆形灯头
发光颜色红色,黄色,翠绿色
正向压降(Vf)1.7V；1.9V；1.85V
功率75mW；75mW；62.5mW
正向电流30mA；25mA
波长568nm；588nm；617nm
峰值波长617nm；588nm；568nm
属性参数值
二极管配置-
透镜颜色雾状红色透镜,雾状黄色透镜,雾状绿色透镜
色温-
发光强度2mcd；0.6mcd；1.5mcd
发光角度50°
载带方式-
工作温度-40℃~+85℃

商品概述

高效红色光源颜色器件由磷化镓上的磷砷化镓制成橙色发光二极管；黄色光源颜色器件由磷化镓上的磷砷化镓制成黄色发光二极管；绿色光源颜色器件由磷化镓绿色发光二极管制成。

商品特性

  • 预修剪引脚，便于PC安装
  • 黑色外壳增强对比度
  • 高可靠性，寿命以年计
  • 外壳UL等级：94V - 0
  • 外壳材料：66型尼龙
  • 无卤
  • 符合RoHS标准

应用领域

  • 状态指示灯
  • 照明器
  • 标识应用
  • 装饰和娱乐照明
  • 商业和住宅建筑照明
