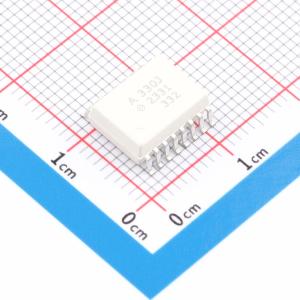

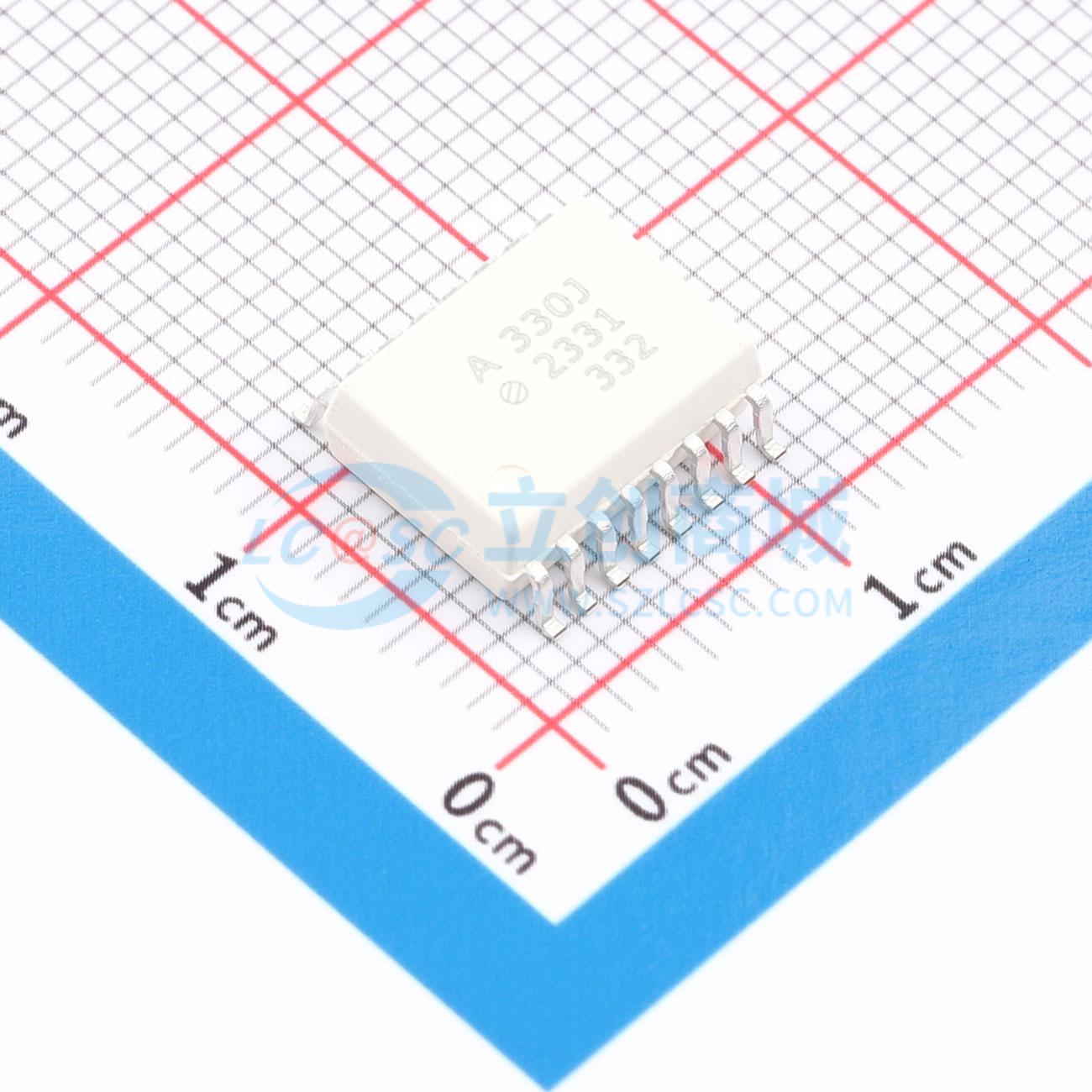

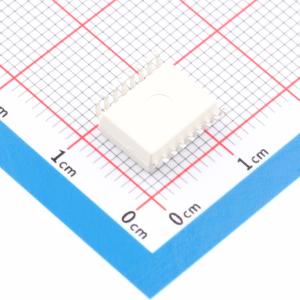

温馨提醒：图片仅供参考，商品以实物为准

ACPL-330J-000E

IGBT栅极驱动光耦合器，集成去饱和检测、UVLO故障反馈、有源米勒钳位和自动故障复位

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Broadcom(博通)
商品型号: ACPL-330J-000E
商品编号: C17302995
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 1.59克(g)

商品参数

商品概述

ACPL - 330J是一款先进的1.5A输出电流、易于使用的智能栅极驱动器，它使IGBT VCE故障保护变得紧凑、经济且易于实现。诸如集成VCE检测、欠压锁定（UVLO）、“软”IGBT关断、隔离开路集电极故障反馈和有源米勒钳位等特性，提供了最大的设计灵活性和电路保护。ACPL - 330J包含一个AlGaAs LED，该LED与带有功率输出级的集成电路进行光耦合。ACPL - 330J非常适合驱动电机控制逆变器应用中使用的功率IGBT和MOSFET。这些光耦合器提供的电压和电流使其非常适合直接驱动额定值高达1200V和100A的IGBT。对于额定值更高的IGBT，ACPL - 330J可用于驱动一个分立功率级，该功率级驱动IGBT栅极。ACPL - 330J的绝缘电压为VIORM = 1414VPEAK。

商品特性

最大峰值输出电流1.5A
最小峰值输出电流1.0A
在温度范围内最大传播延迟250ns
1.0A有源米勒钳位。若不使用，钳位引脚短接至VEE
米勒钳位
去饱和检测
带迟滞的欠压锁定保护（UVLO）
隔离开路集电极故障反馈
“软”IGBT关断
固定静音时间（通常为26μs）后自动故障复位
采用SO - 16封装
最大脉冲宽度失真（PWD）100ns
在VCM = 1500V时，最小共模抑制比（CMR）为50kV/μs
最大电源电流ICC(max) < 5mA
宽VCC工作范围：在温度范围内为15V至30V
宽工作温度范围：-40°C至105°C
安全认证：UL认证，5000VRMS持续1分钟，CSA认证，IEC/EN/DIN - EN 60747 - 5 - 5 VIORM = 1414VPEAK

应用领域

隔离IGBT/功率MOSFET栅极驱动
交流和无刷直流电机驱动
工业逆变器和不间断电源（UPS）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	工作电压	1.6V
	隔离电压(Vrms)	5kV

	属性	参数值
	通道数	1
	工作温度	-40℃~+105℃
	功能特性	欠压锁定；开集电极输出
