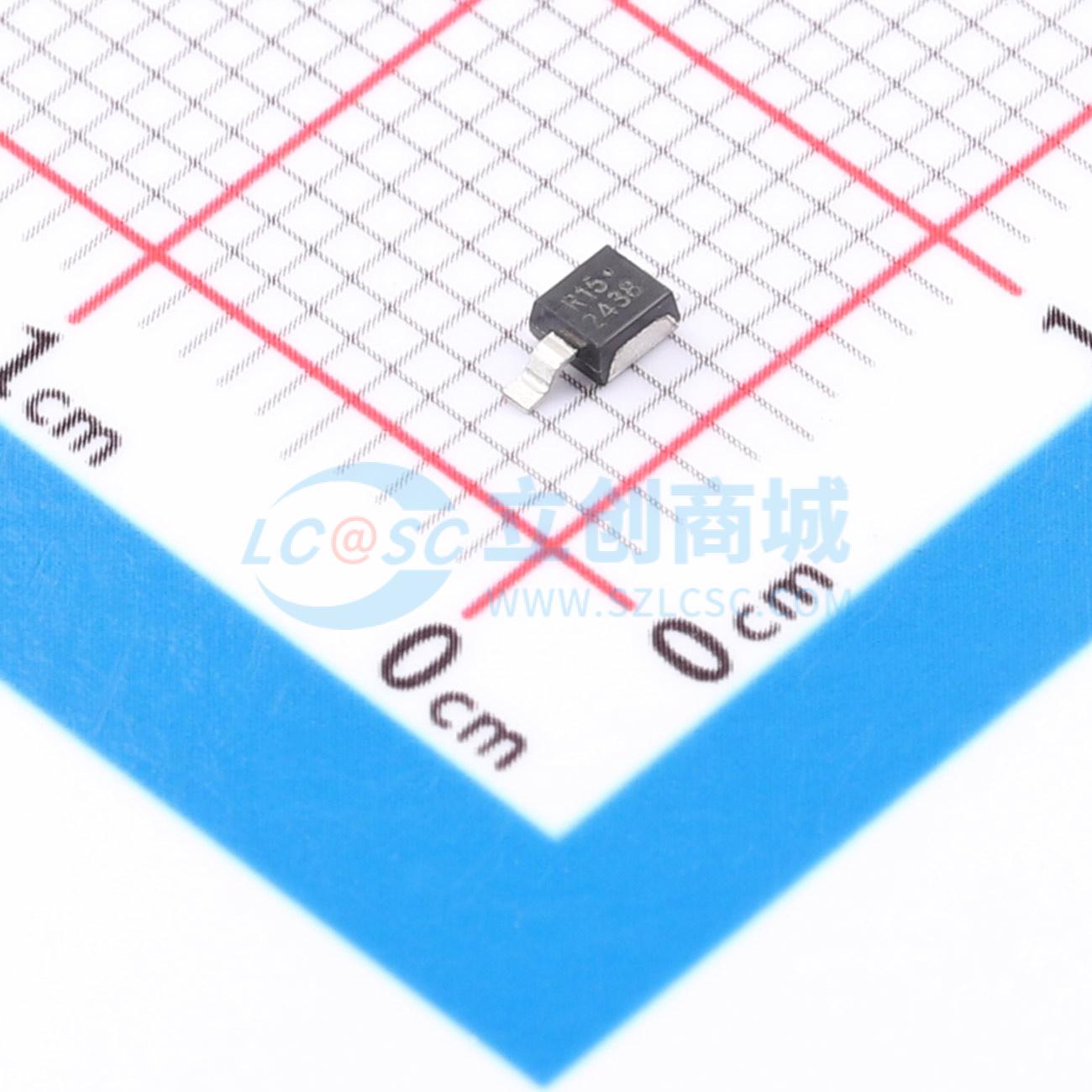

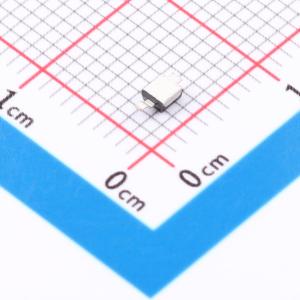

UPR15E3/TR7

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MICROCHIP(美国微芯)
商品型号: UPR15E3/TR7
商品编号: C17296757
商品封装: DO-216
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

美高森美（Microsemi）的UPR5e3、UPR10e3和UPR15e3 Powermite高效整流器符合RoHS标准，具备优化的正向电压特性，反向阻断能力高达150伏。它们非常适合高频运行的表面贴装应用。除了尺寸优势外，Powermite封装的特点包括全金属底部，可消除组装过程中焊剂滞留的可能性，以及独特的锁定片，可作为从芯片到安装平面的高效热通道，实现外部散热，且结到外壳（底部）的热阻非常低。其创新设计使该器件非常适合与自动插入设备配合使用。

商品特性

低热阻DO - 216封装，适用于更高电流操作
超快恢复时间25纳秒
后缀为e3的型号符合RoHS标准
集成锁定底部金属片，提供高效热通道
低正向电压
全金属底部消除焊剂滞留
与自动插入设备兼容
低外形，最大高度1毫米

应用领域

开关和稳压电源、电荷泵电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	开关二极管
	二极管配置	-
	耗散功率(Pd)	-
	整流电流	2.5A
	直流反向耐压(Vr)	150V

	属性	参数值
	正向压降(Vf)	975mV@2A
	非重复峰值浪涌电流 (Ifsm)	-
	反向电流(Ir)	2uA@150V
	反向恢复时间(Trr)	25ns
	工作结温范围	-55℃~+150℃
