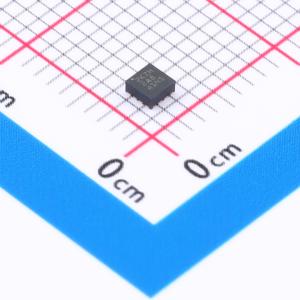

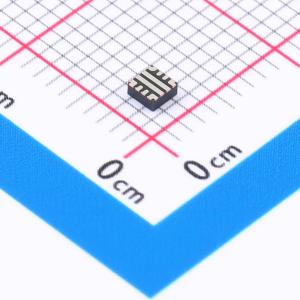

温馨提醒：图片仅供参考，商品以实物为准

TPS22811LRPWR

2.7V - 16V, 10 - A, 6 - mΩ负载开关，带可调过压保护和电流监测

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是高度集成的小封装电源分配解决方案，允许使用最少的外部组件对电源轨进行控制和监控。可使用一个外部电容器调节输出压摆率和浪涌电流。若输入超过可调过压阈值，通过切断输出保护负载免受输入过压影响。集成快速跳闸响应，在稳态时保护输出免受严重故障影响。能提供输出负载电流的精确模拟检测以及数字电源良好指示，以帮助进行系统监控和诊断。采用2mm×2mm、10引脚HotRod QFN封装，可提高热性能并减小系统尺寸。工作结温范围为 -40℃至 +125℃。
品牌名称: TI(德州仪器)
商品型号: TPS22811LRPWR
商品编号: C17294173
商品封装: VQFN-10-HR(2x2)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

TPS22811x 是一款采用小型封装的高度集成配电解决方案。该器件允许使用数量尽可能少的外部组件来控制和监控电源轨。可以使用单个外部电容器来调节输出压摆率和浪涌电流。通过在输入超过可调过压阈值时切断输出，可以保护负载免受输入过压情况的影响。该器件集成了快速跳变响应，可提供保护，防止在稳态期间输出侧出现严重故障。此类器件可提供输出负载电流的准确模拟检测以及数字电源正常状态指示，从而帮助进行系统监控和诊断。器件采用 2mm × 2mm 10 引脚 HotRod™ QFN 封装，旨在改善热性能并减小系统尺寸。此类器件的额定工作结温范围为 –40℃ 至 +125℃。

商品特性

宽工作输入电压范围:2.7V 至 16V，最大值为 20V
具有低导通电阻的集成 FET:RON = 6 mΩ（典型值）
可调节的输出压摆率控制 (dVdt)
具有可调节欠压锁定阈值 (UVLO) 的高电平有效使能输入
具有可调节欠压锁定阈值 (UVLO) 的低电平有效使能输入
快速过压保护，可调节过压锁定 (OVLO)，响应时间为 1.2μs（典型值）
模拟负载电流监测器输出 (IMON)，I > 3A 时精度为 ±9%
在稳态条件下通过快速跳变响应实现短路保护，响应时间为 640ns（典型值），固定阈值
过热保护
具有可调节阈值 (PGTH) 的电源正常状态 (PG) 指示
快速输出放电
小尺寸:QFN 2mm × 2mm，0.45mm 间距

应用领域

光学模块
服务器/PC 主板/附加卡
企业路由器/数据中心交换机
工业 PC
UHDTV

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	工作电压	2.7V~16V

	属性	参数值
	最大连续电流	10A
	导通电阻	6mΩ
	功能特性	-
	工作温度	-40℃~+125℃
