- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

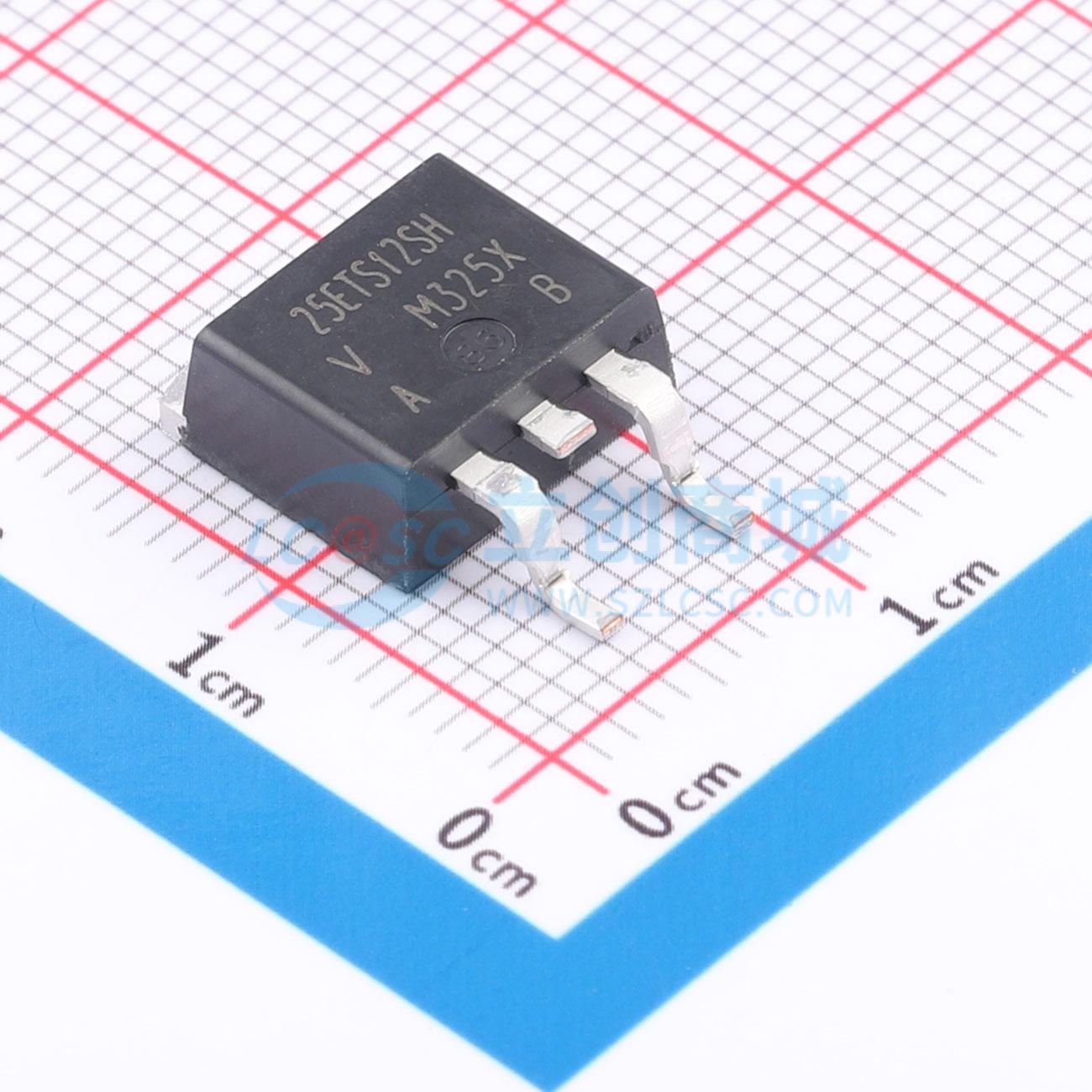

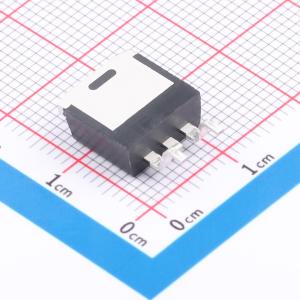

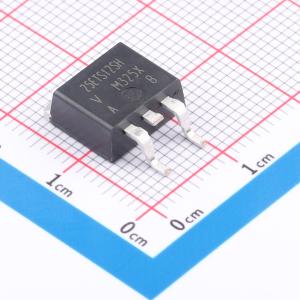

VS-25ETS12SLHM3
1.2kV 25A
- 描述
- 经过优化，可实现极低的正向电压降，并具有适度的漏电流。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-25ETS12SLHM3
- 商品编号
- C17292330
- 商品封装
- TO-263AB
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 独立式 | |
| 正向压降(Vf) | 1.14V@25A | |
| 直流反向耐压(Vr) | 1.2kV |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 25A | |
| 反向电流(Ir) | 100uA@1200V | |
| 非重复峰值浪涌电流 (Ifsm) | 255A | |
| 工作结温范围 | -40℃~+175℃ |
商品概述
VS - 25ETS12SLHM3高压系列整流器针对极低正向压降进行了优化，同时具有适度的漏电流。
商品特性
- 符合J - STD - 020标准的MSL 1级，LF最大峰值温度为245℃
- 最高工作结温为175℃
- 玻璃钝化颗粒芯片结
- 通过AEC - Q101认证
- 符合JESD 201 1A类晶须测试
- 为可靠的交流电源整流提供灵活解决方案
- 适用于直流充电站的高浪涌、低VF坚固阻断二极管
应用领域
- 输入整流
- 车载和非车载电动汽车/混合动力汽车电池充电器
