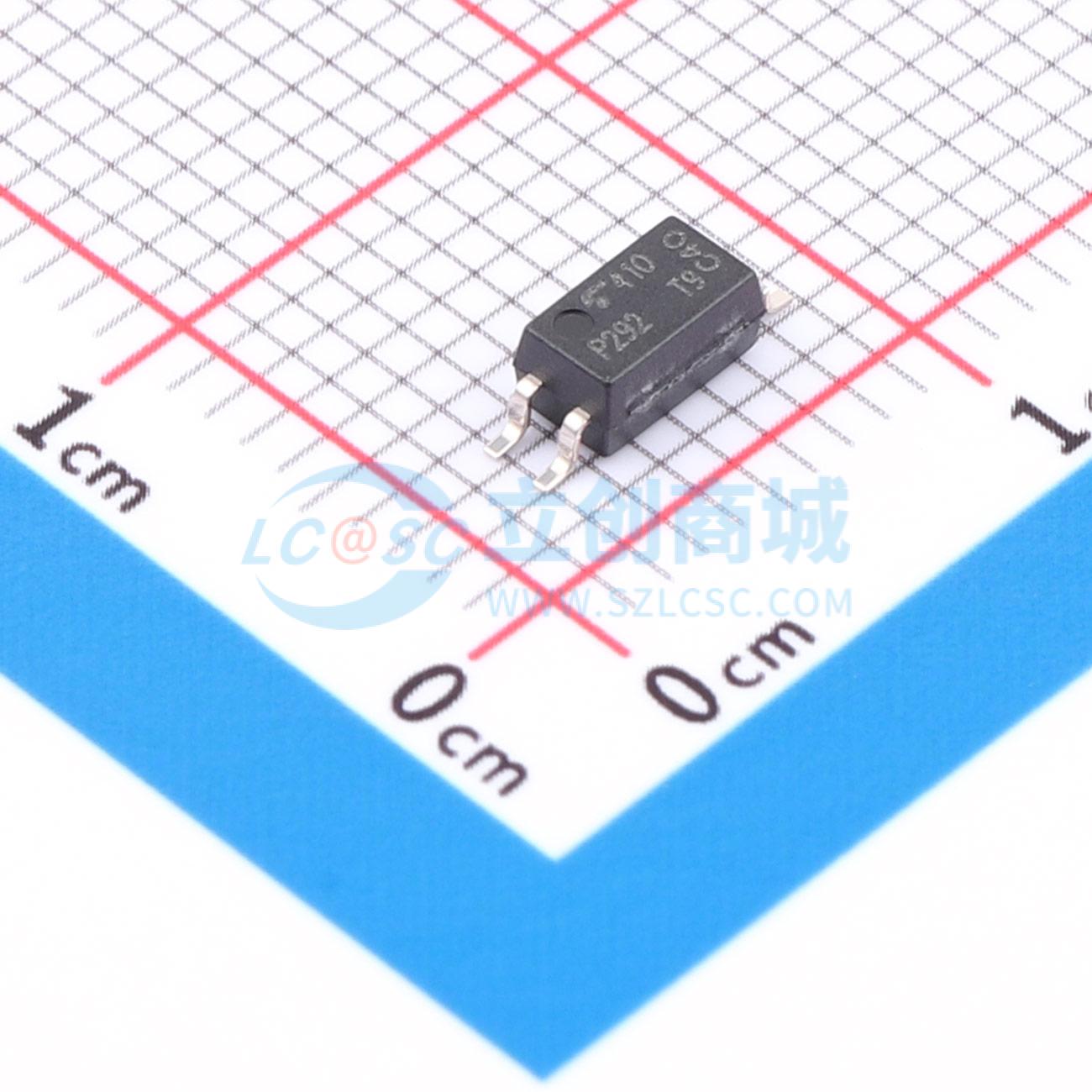

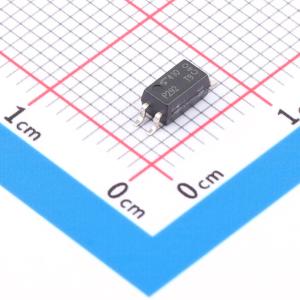

温馨提醒：图片仅供参考，商品以实物为准

TLP292(E

光电耦合器，红外LED与光电晶体管

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLP292 是一款高隔离、交流低输入型光电耦合器，采用 SO4 封装，由光电晶体管与两个反并联红外发光二极管进行光耦合组成。由于 TLP292 保证了高隔离电压（3750 Vrms）和较宽的工作温度范围 Ta = -55 至 125 °C，因此适用于小型开关电源和可编程控制器等高密度表面贴装应用。
品牌名称: TOSHIBA(东芝)
商品型号: TLP292(E
商品编号: C17292085
商品封装: SOIC-4-4.55mm
包装方式: 管装
商品毛重: 0.211823克(g)

商品参数

TLP292是一款高隔离、低交流输入型光电耦合器，采用SO4封装，由光电晶体管与两个反并联红外LED光耦合组成。由于TLP292保证了高隔离电压（3750 Vrms）和较宽的工作温度范围Ta = -55至125 ℃，因此适用于小型开关电源和可编程控制器等高密度表面贴装应用。

集电极 - 发射极电压：80 V（最小值）
电流传输比：50 %（最小值）（IF = ±0.5 mA，VCE = 5 V）GB等级：100 %（最小值）（IF = ±0.5 mA，VCE = 5 V）
隔离电压：3750 Vrms（最小值）
工作温度：-55至125 ℃
安全标准 UL认证：UL 1577，文件编号E67349 cUL认证：CSA组件验收服务编号5A，文件编号E67349 VDE认证：EN 60747 - 5 - 5，EN 62368 - 1 CQC认证：GB4943.1，GB8898 泰国工厂
