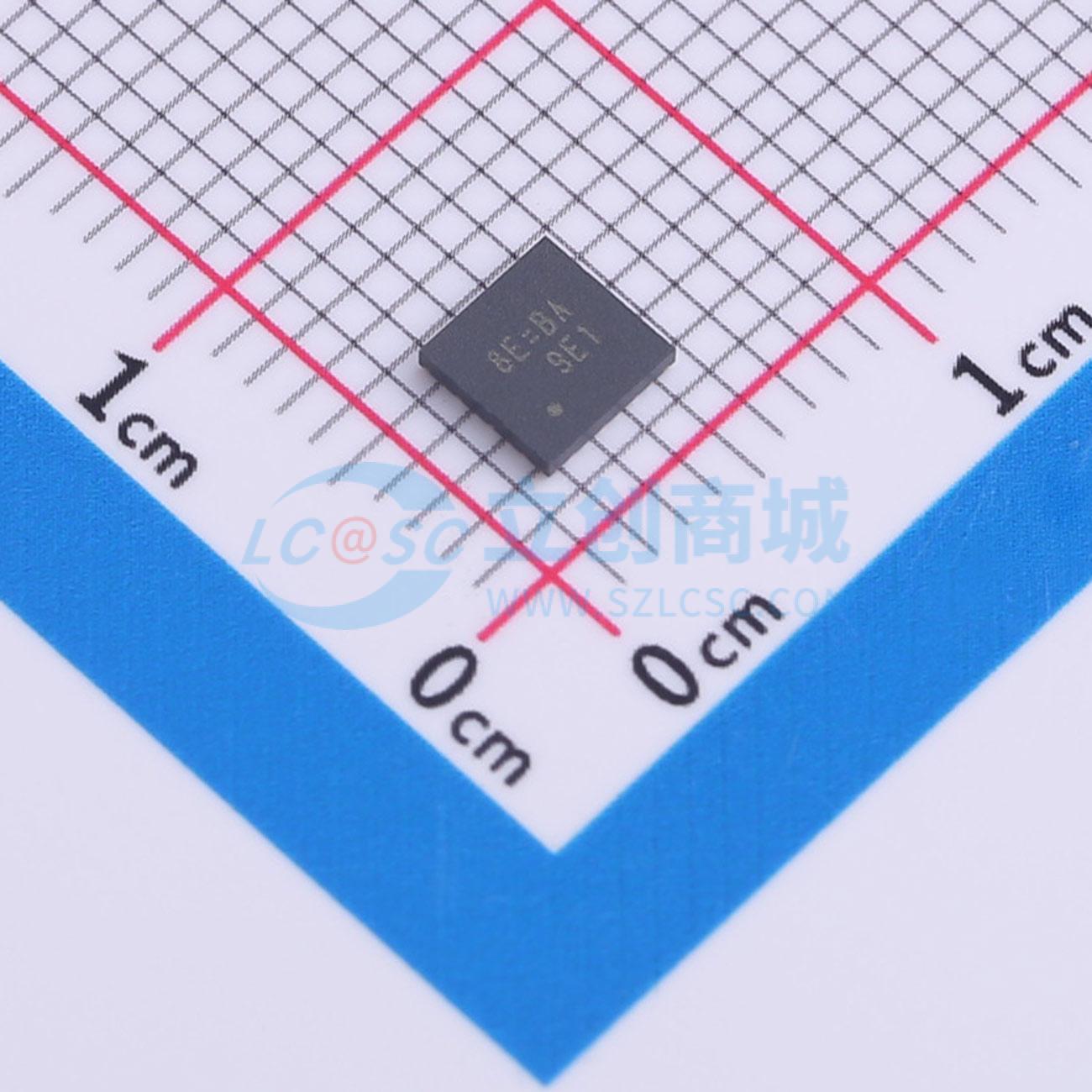

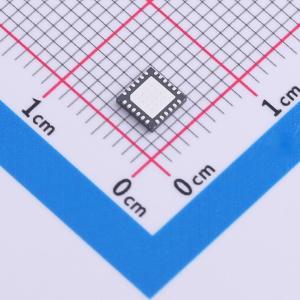

温馨提醒：图片仅供参考，商品以实物为准

RTQ2105GQWT-QA

36V输入，3A高效率同步降压转换器

描述: RTQ2105-QA 是一款3A,高效率,峰值电流模式控制的同步降压转换器,适用于汽车应用。该设备可在3V至36V的输入电压范围内工作,并具有负载瞬态响应快、环路稳定性好的特点。
品牌名称: RICHTEK(立锜)
商品型号: RTQ2105GQWT-QA
商品编号: C17291564
商品封装: WQFN-24(4x4)
包装方式: 编带
商品毛重: 0.186854克(g)

商品参数

商品概述

RTQ2105是一款3A高效电流模式同步降压转换器，专为汽车应用优化。该器件的输入电压范围为3V至36V，可承受高达42V的负载突降瞬态电压，简化了输入浪涌保护设计。该器件可将输出电压编程设置在0.8V至输入电压之间。采用集成低RDS(ON)功率MOSFET的低静态电流设计，可在宽负载范围内实现高效率。具有简单外部补偿的峰值电流模式控制允许使用小型电感器，从而实现快速瞬态响应和良好的环路稳定性。 300kHz至2200kHz的宽开关频率，在选择输出滤波元件时可实现效率和尺寸的优化。超低最小导通时间即使在非常高的降压比下也能实现恒定频率运行。对于对开关噪声敏感的应用，其可从300kHz至2200kHz进行外部同步。可选的扩频频率调制进一步帮助系统设计人员更好地进行EMC管理。 RTQ2105提供精确的恒流和恒压调节。非常适合用于USB功率传输或超级电容器充电。对于使用长电缆的应用，RTQ2105还提供电缆压降补偿，以在长电缆末端保持精确的调节。 RTQ2105提供完整的保护功能，如输入欠压锁定、输出欠压保护、过流保护和热关断。逐周期电流限制可防止输出短路，软启动可消除启动期间的输入电流浪涌。RTQ2105采用WETWQFN - 24SL 4x4（W型）封装。推荐的结温范围为-40℃至150℃。

商品特性

通过AEC - Q100 1级认证
宽输入电压范围
- 4V至36V（VOUT稳定后的稳态运行）
- 3V至36V（软启动完成后）
最大输出电流：3A
峰值电流模式控制
集成70mΩ开关和70mΩ同步整流器
低静态电流：40μA
快速60ns最小开关导通时间
超短65ns最小开关关断时间
可调且可同步的开关频率：300kHz至2.2MHz
轻载时可选PSM/FPWM模式
可选扩频频率调制以降低EMI
外部可调软启动
电源正常指示
使能控制
针对VOUT = 5V应用，可调节输出电压并具备电缆压降补偿
恒流（CC）和恒压（CV）调节
0.8V ±1.5% CV参考精度
可调电流限制
相邻引脚短路保护
内置欠压锁定（UVLO）、欠压保护（UVP）、过温保护（OTP）
结温范围：-40℃至150℃

应用领域

汽车系统
汽车摄像头模块和汽车驾驶舱系统
联网汽车系统
分布式电源系统中的负载点调节器
数字机顶盒
宽带通信
USB电源充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	800mV~36V
	输出电流	3A
	开关频率	300kHz~2.2MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
