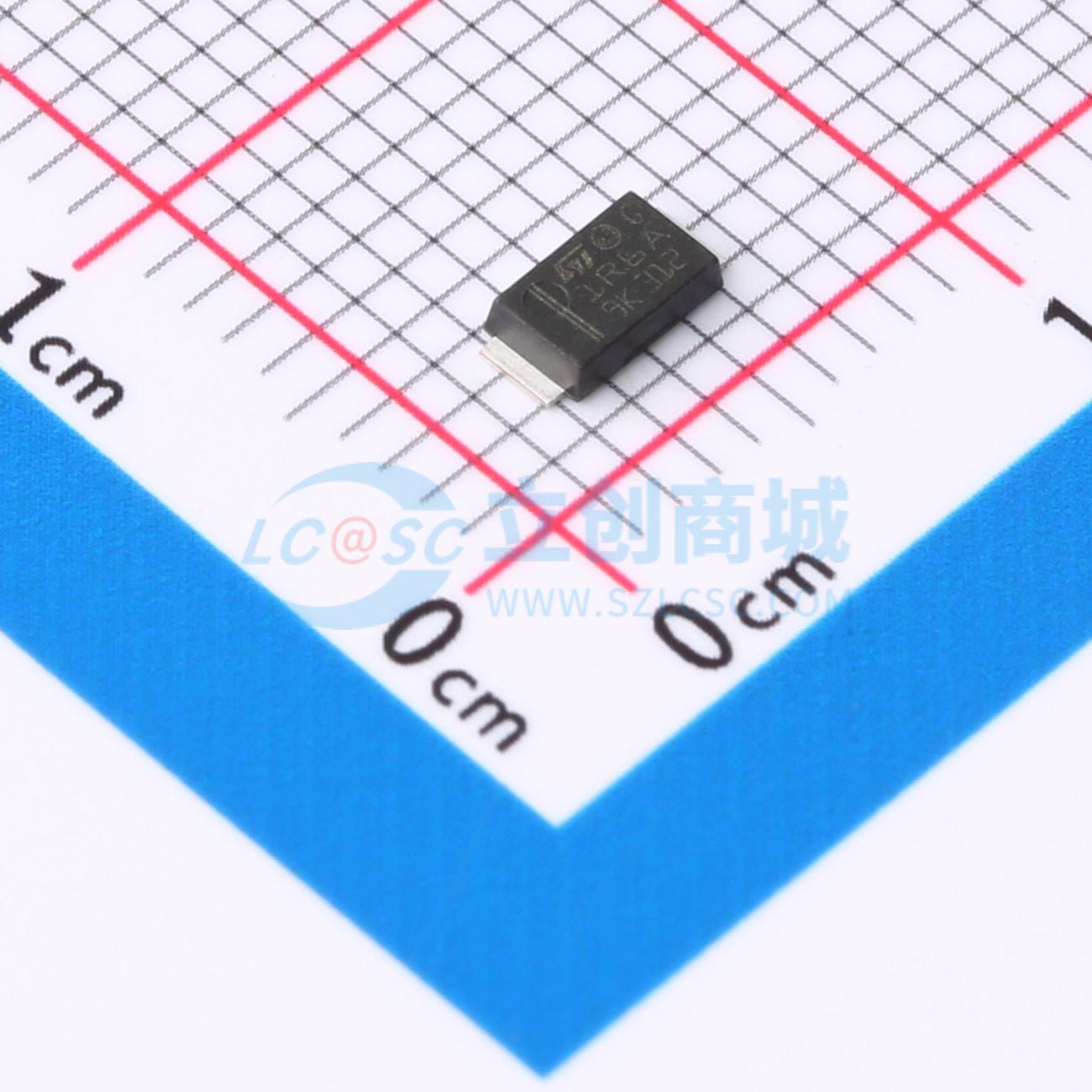

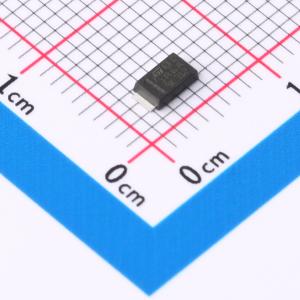

温馨提醒：图片仅供参考，商品以实物为准
STTH1R06AF
600V 1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 超快恢复功率整流器采用SOD128Flat封装，以节省空间。专为能量回收模块中的钳位功能或功率校正电路中的升压二极管而设计。正向压降和恢复时间之间的平衡提供了优化的性能。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH1R06AF
- 商品编号
- C17290793
- 商品封装
- SOD-128
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关二极管 | |
| 二极管配置 | 1个独立式 | |
| 耗散功率(Pd) | - | |
| 整流电流 | 1A | |
| 直流反向耐压(Vr) | 600V |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.9V@1A | |
| 非重复峰值浪涌电流 (Ifsm) | 20A | |
| 反向电流(Ir) | 1uA@600V | |
| 反向恢复时间(Trr) | 45ns | |
| 工作结温范围 | - |
商品概述
STTH1R06AF是一款超快恢复功率整流器，采用SOD128Flat封装以节省空间。它特别设计用于能量回收模块中的钳位功能或功率校正电路中的升压二极管。正向压降和恢复时间之间的平衡提供了优化性能。
商品特性
- 超快恢复
- 低功率损耗
- 高浪涌能力
- 低泄漏电流
- 高结温
- 符合ECOPACK2标准
- 环氧树脂符合UL94 V0标准
- 无铅封装
应用领域
- 钳位功能
- 升压二极管
- PFC（功率因数校正）
